Isotra Vivera Technisches Handbuch Seite 23

Ausmessung und Montage der rollladen in den Sturz HELUZ
Büchsen für die Führungsschienen können ins Isolationssandwich eingesenkt werden. Die Führungsschienen der Rollladen kann man eben-
falls mittels der Halterungen an den Fensterrahmen befestigen.

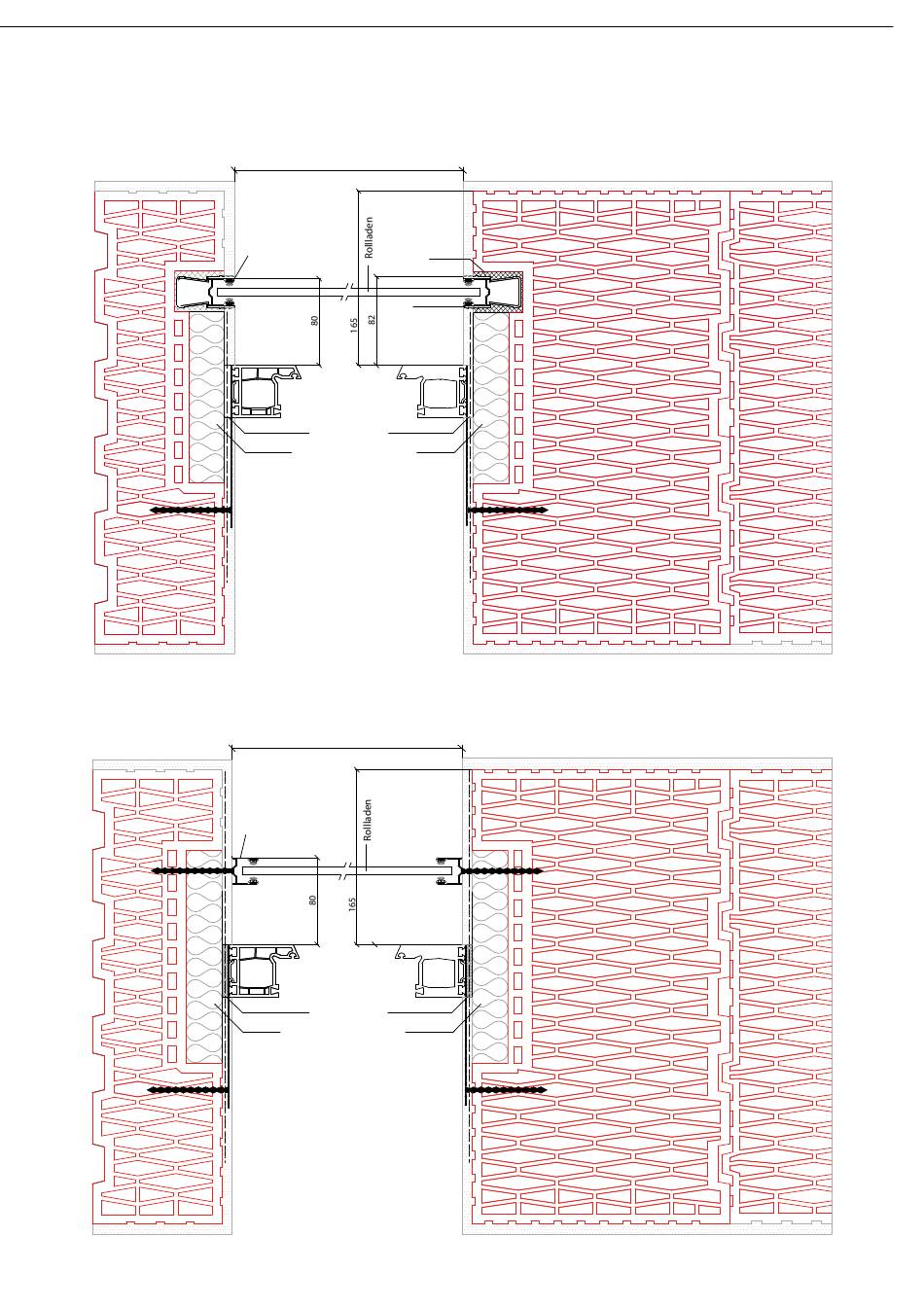

Bestückung der Rollladenbüchse mit der eingesenkten Führungsschiene- Standardmontage
Die Schraube Fisher FFS oder FFSZ für Fensterrahmen oder geeignete Rahmendübel mit einer Länge von min. 80 mm verwenden.
Bestückung der Führungsschiene der Rollladen an der Leibung
Die Schraube Fisher FFS oder FFSZ für Fensterrahmen oder geeignete Rahmendübel mit einer Länge von min. 80 mm verwenden.
Rollladenbreite
Führungsschiene
Montageschaum
In die Leibung
eingesenkte
Büchse der Füh-
rungsschiene
Montageschaum
Isolierung mit einer Dicke
von 30 mm
Rollladenbreite
Führungsschiene-
bracket
Montageschaum
Isolierung mit einer Dicke
von 30 mm
23
AUSSEnroLLLädEn
