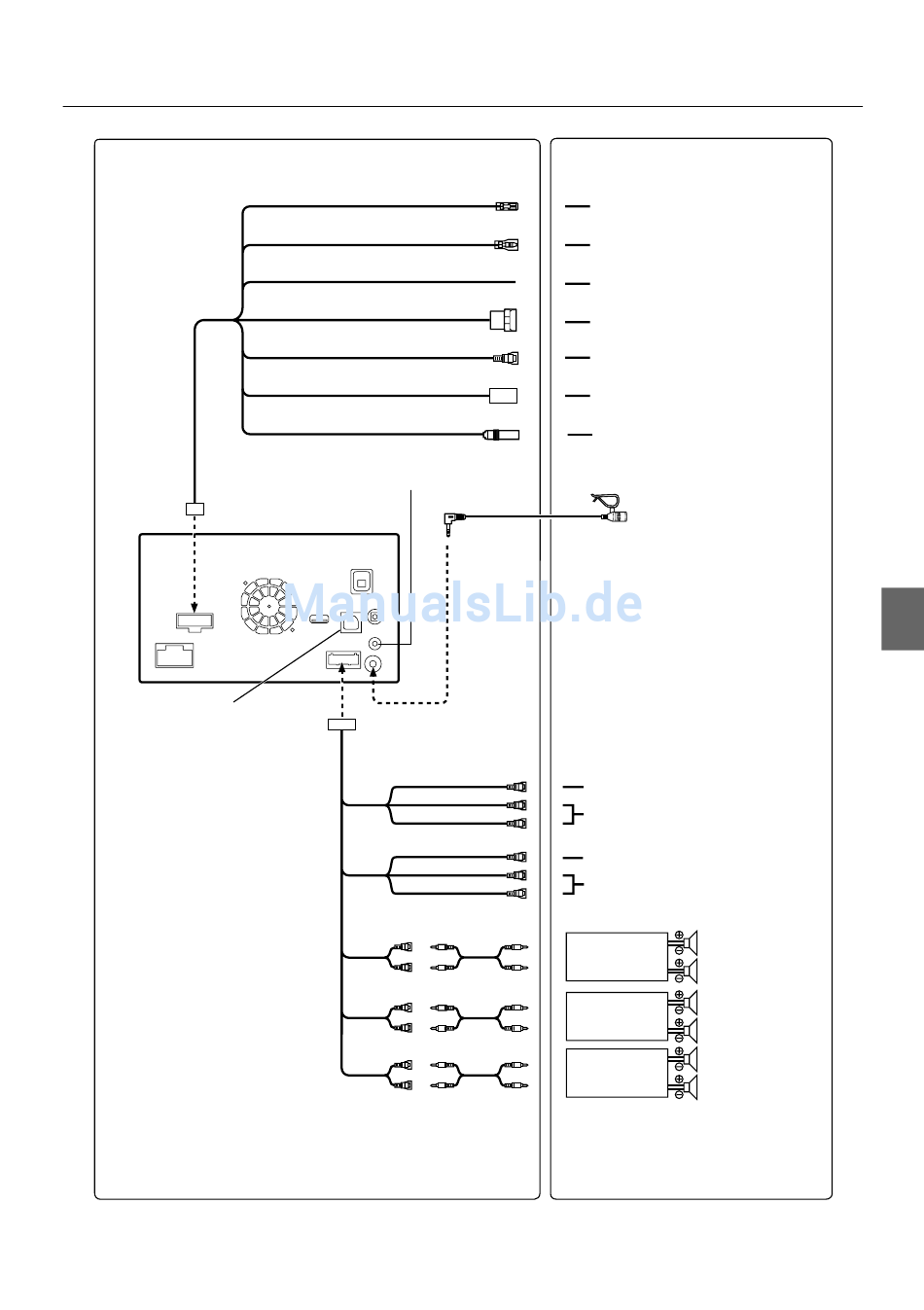

Collegamenti 2/2
Collegarlo al box interfaccia display
opzionale della vettura.
REMOTE OUT
(marrone)
REMOTE IN
(marrone)
SPEED SENSOR
(verde/bianco)
CAMERA1
CAMERA2
All'antenna DAB
(giallo)
(rosso)
(bianco)
(giallo)
(rosso)
(bianco)
Al conduttore di ingresso del telecomando
Al cavo di uscita del telecomando
Alla linea impulsi di velocità del veicolo
Alla telecamera anteriore/posteriore
Alla telecamera posteriore/altra telecamera/
telecamera
Connettore 4P (non in uso)
Alla scatola interfaccia del telecomando sullo
sterzo
Microfono (in dotazione)
Al terminale di uscita video
Ai terminali di uscita audio (L/R)
Al terminale di ingresso video
Ai terminali di ingresso audio (L/R)
Posteriore sinistro
Amplificatore
Posteriore destro
Anteriore sinistro
Amplificatore
Anteriore destro
Amplificatore Subwoofer
15
-IT
