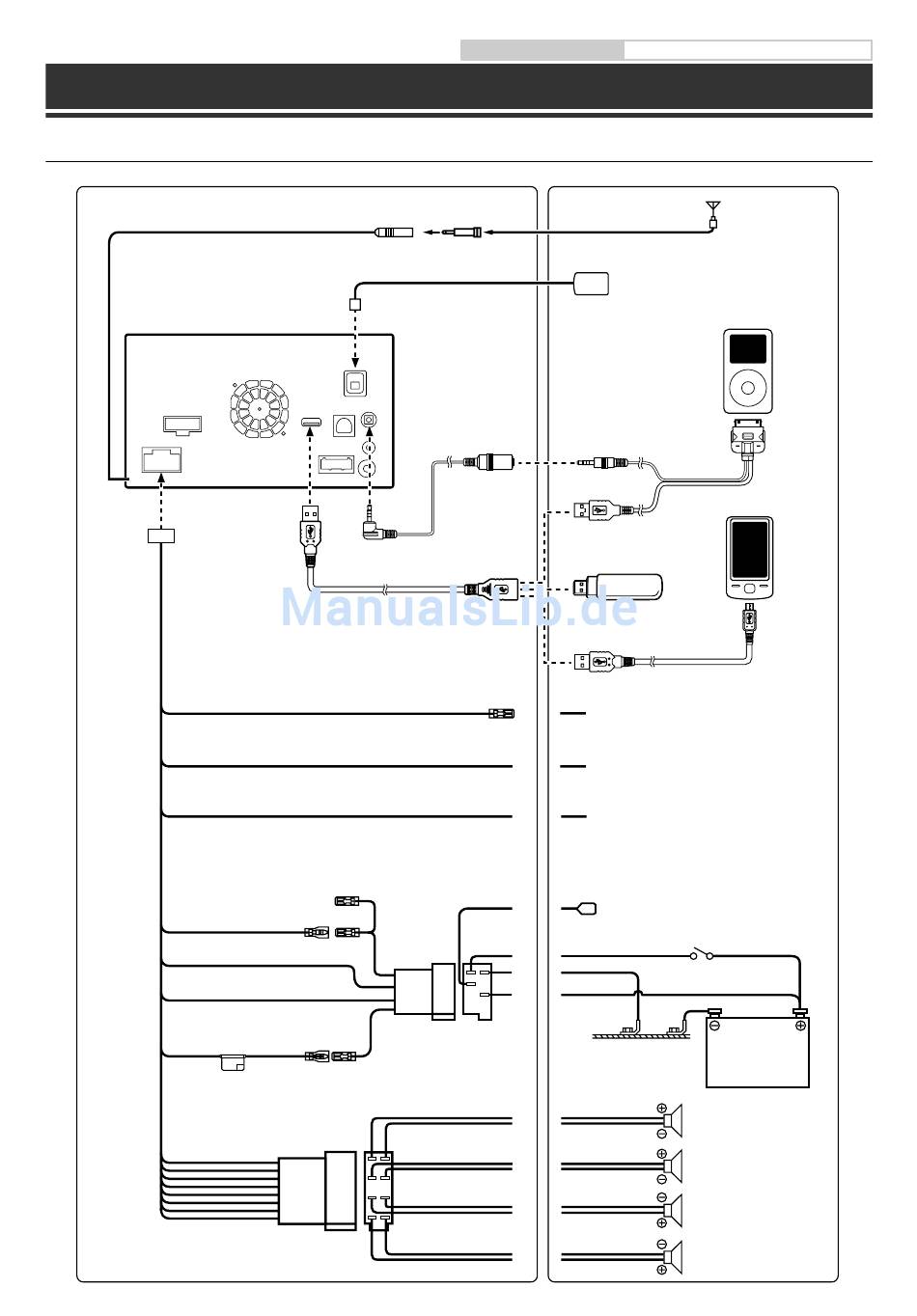

Aansluitingen

Aansluitingen 1/2
14
-NL
iPod VIDEO AV-verlengkabel
(Meegeleverd met KCU-461iV)
USB-verlengkabel
(Meegeleverd)
REMOTE TURN-ON
(Blauw/Wit)
REVERSE
(Oranje/Wit)
PARKING BRAKE
(Geel/Blauw)
IGNITION
(Rood)
GND
(Zwart)
POWER ANT
(Blauw)
BATTERY
(Geel)
10A
Gebruikershandleiding
Aansluitset KCU-461iV
(Apart verkrijgbaar)
USB-geheugen (Apart
verkrijgbaar)
Naar versterker of equalizer
Naar plus-zijde van de achterlichtsignaalkabel van
de wagen
Naar signaalkabel van handrem
(Groen)
(Groen/Zwart)
(Wit)
(Wit/Zwart)
(Grijs/Zwart)
(Grijs)
(Paars/Zwart)
(Paars)
Aansluitingen
Antenne
ISO-antenneaansluiting
GPS-antenne (Meegeleverd)
iPod/iPhone
(Apart verkrijgbaar)
Nokia-telefoon
(Apart verkrijgbaar)
Aansluitset voor Nokia-telefoon
KCU-230NK (Apart verkrijgbaar)
Naar elektrische antenne
Contactsleutel
Accu
Linksachter
Linksvoor
Luidsprekers
Rechtsvoor
Rechtsachter
