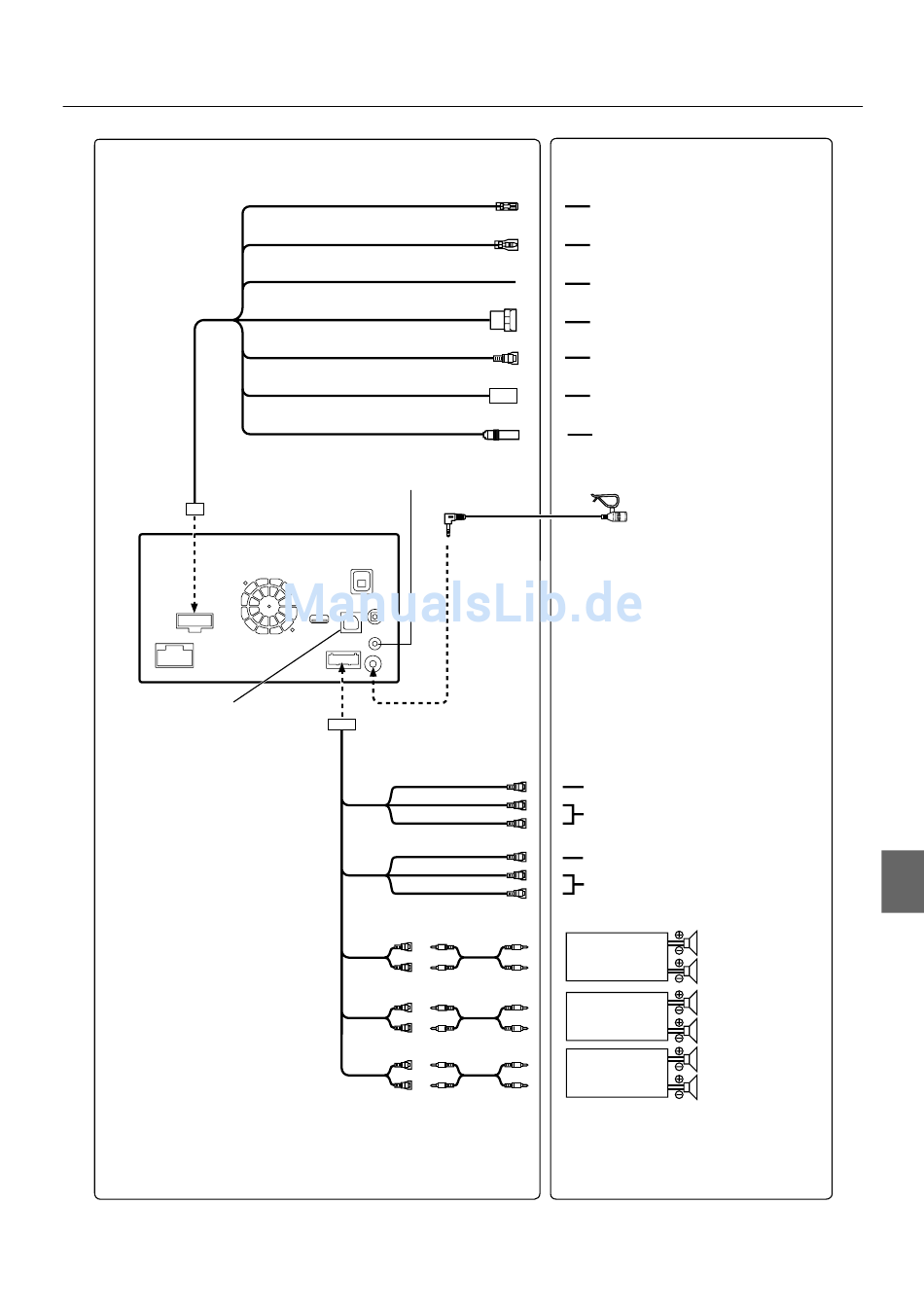

Соединения 2/2
Подключите разъем к интерфейсному
блоку автомобильного дисплея.
REMOTE OUT
(Коричневый)
REMOTE IN
(Коричневый)
SPEED SENSOR
(Зеленый/белый)
CAMERA1
CAMERA2
К антенне DAB
(Желтый)
(Красный)
(Белый)
(Желтый)
(Красный)
(Белый)
К входному проводу ДУ
К выходному проводу ДУ
К линии приостановки скорости автомобиля
К передней камере/камере заднего вида
К задней камере/другого вида
Разъем 4P (не используется)
К блоку интерфейсу рулевого пульта ДУ
Микрофон (в комплекте)
К разъему видеовыхода
К разъемам аудиовыхода (R, L)
К разъему видеовхода
К разъемам аудиовхода (R, L)
Тыловой левый
Сабвуфер
Тыловой правый
Фронт. левый
Сабвуфер
Фронт. правый
Сабвуфер Усилитель
