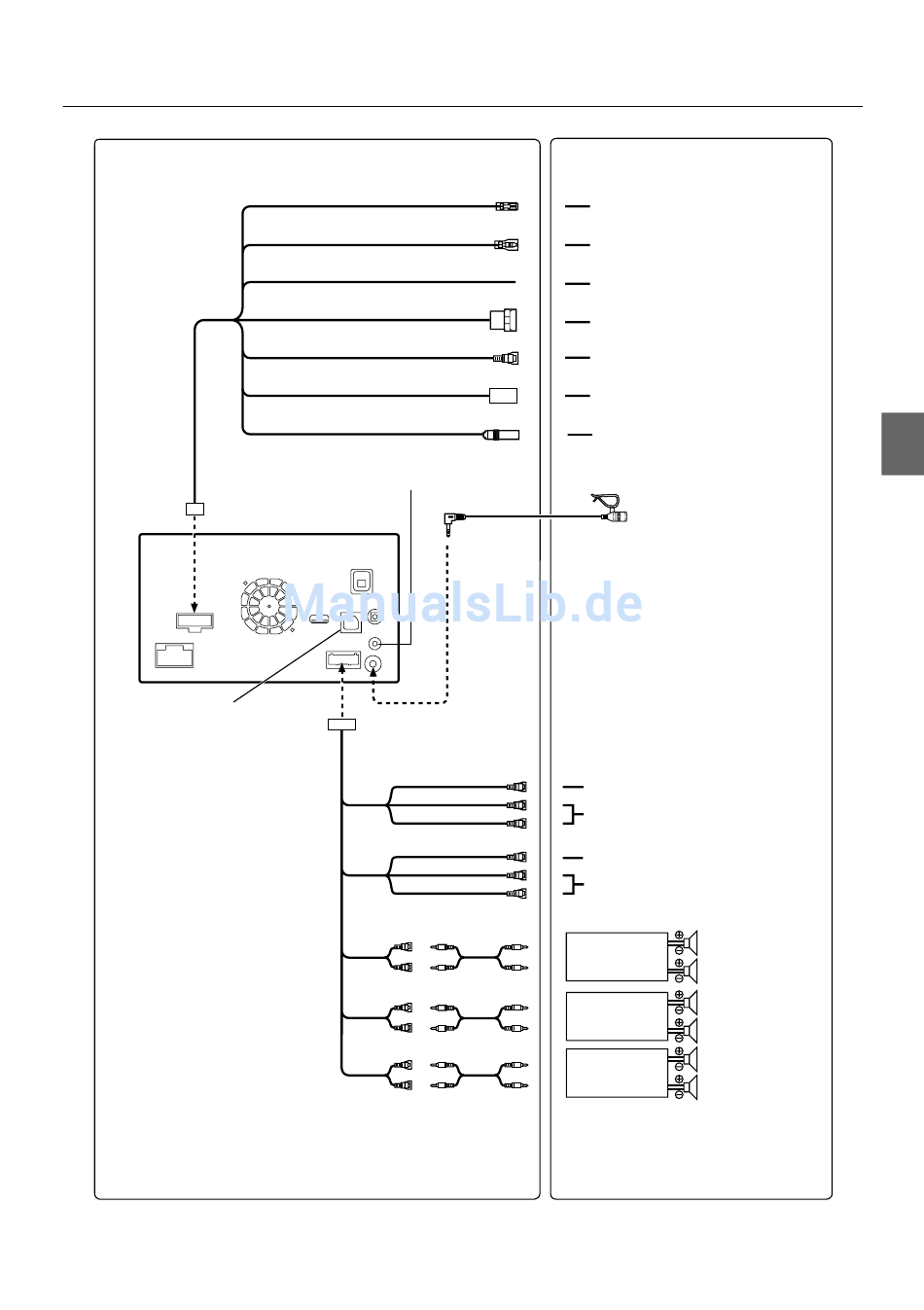

Raccordements 2/2
Connectez ceci au boîtier optionnel de
l'interface d'affichage pour véhicule.
REMOTE OUT
(Brun)
REMOTE IN
(Brun)
SPEED SENSOR
(Vert/Blanc)
CAMERA1
CAMERA2
Vers l'antenne DAB
(Jaune)
(Rouge)
(Blanc)
(Jaune)
(Rouge)
(Blanc)
Vers le fil d'entrée de la télécommande
Vers fil de sortie de la télécommande
À la ligne du capteur de vitesse du véhicule
Pour la Caméra frontale/de recul
À la caméra arrière/autre
Connecteur 4P (non utilisé)
Vers le boîtier d'interface de la télécommande
au volant
Microphone (fourni)
Vers borne de sortie vidéo
Vers bornes de sortie audio (R, L)
Vers la borne d'entrée vidéo
Vers les bornes d'entrée audio (R, L)
Arrière gauche
Amplificateur
Arrière droite
Avant gauche
Amplificateur
Avant droite
Amplificateur Caissons de graves
