Alpine INE-W925R Kurzanleitung Seite 107

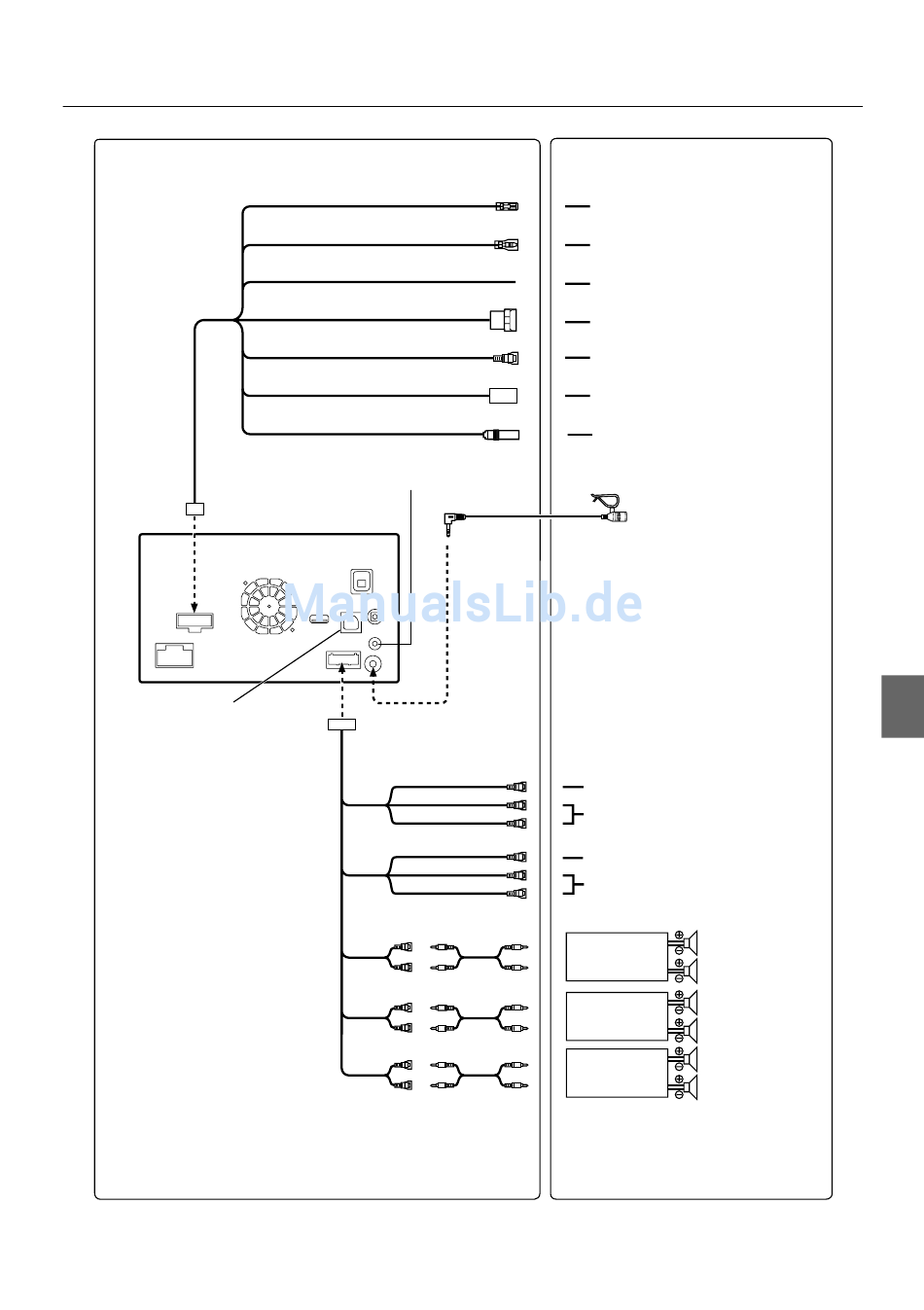

Anslutningar 2/2
Anslut denna till boxen för fordonets
bildskärmsgränssnitt (tillval).
REMOTE OUT
(Brun)
REMOTE IN
(Brun)
SPEED SENSOR
(Grön/Vit)
CAMERA1
CAMERA2
Till DAB-antenn
(Gul)
(Röd)
(Vit)
(Gul)
(Röd)
(Vit)
Till fjärrstyrningsingång
Till fjärrstyrningsutgångens kabel
Till fordonets hastighetspausledning
Till Front/Backkamera
Till Back-/Annan/kamera
4P-anslutning (används ej)
Till rattstyrningens gränssnittsdosa
Mikrofon (medföljer)
Till videoutgångsanslutning
Till ljudutgångsanslutningar (R, L)
Till videoingångsanslutning
Till ljudingångsanslutningar (R, L)
Vänster bak
Förstärkare
Höger bak
Vänster fram
Förstärkare
Höger fram
Förstärkare Subwoofers
