WimTec PROOF W5 HyPlus Montage- Und Bedienungsanleitung Seite 6

DE
PROOF W5

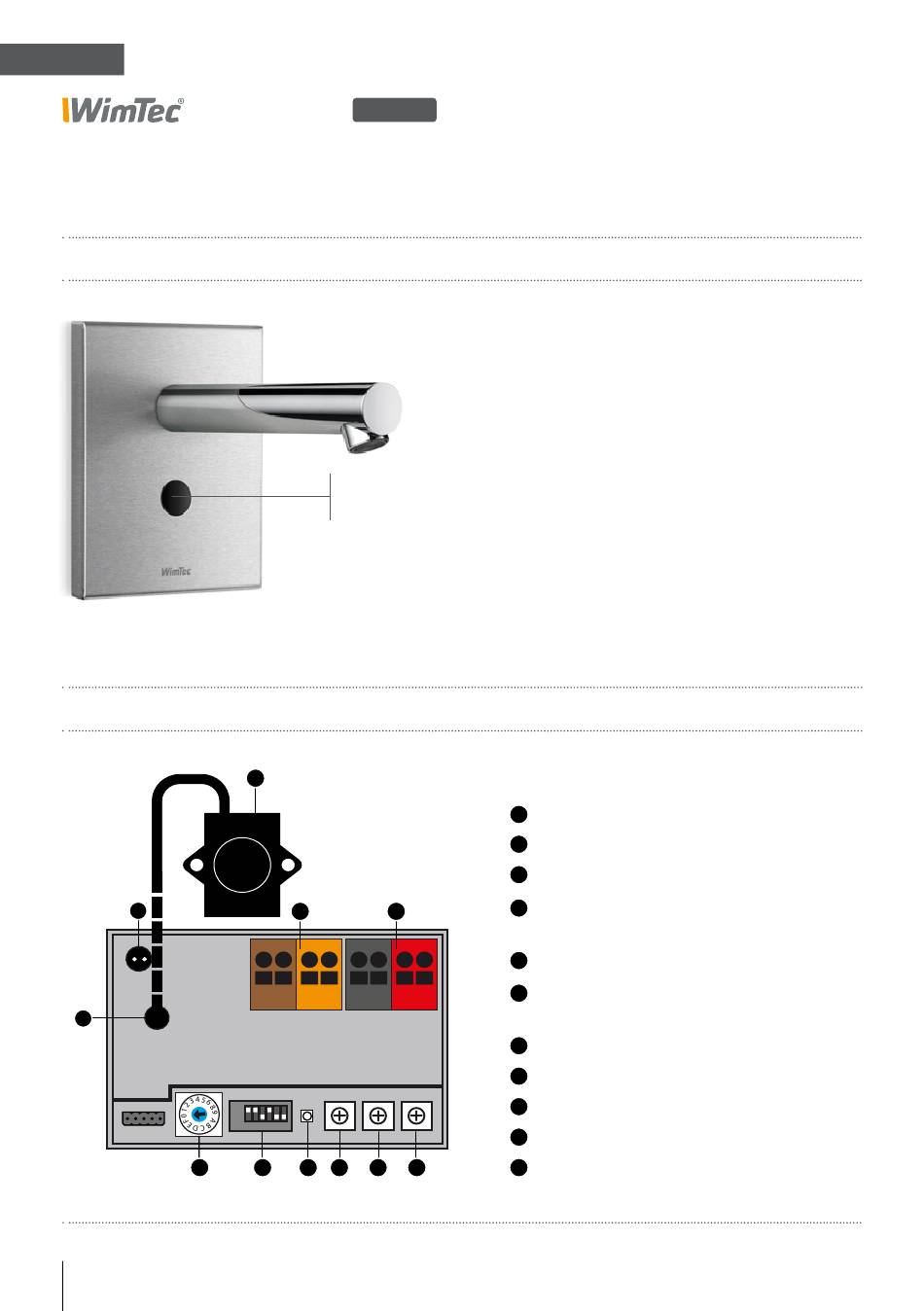

Legende
Frontplatte:
Elektronikmodul:
A
B
ON
ON
OFF OFF
E
6
HyPlus
Infrarot-Sensor zur Benutzererkennung
(Ansprechbereich) mit Kontroll-LED
K
D C
1 2 3 4 5 6
1 2 3 4 5 6
F G H i J
A
Anschluss Magnetventil MW
B
Anschluss Infrarot-Sensor
C
Anschluss 12 V Spannungsversorgung
Bus-Anschluss für schaltbare
D
Sonderfunktionen
E
Adress-Potentiometer
DIP-Schalter zum Einstellen
F
der Funktionen
G
Status-LED
H Intervall-Regler
i Zeit-Regler
J
Reichweiten-Regler
K Infrarot-Sensor mit Kontroll-LED
