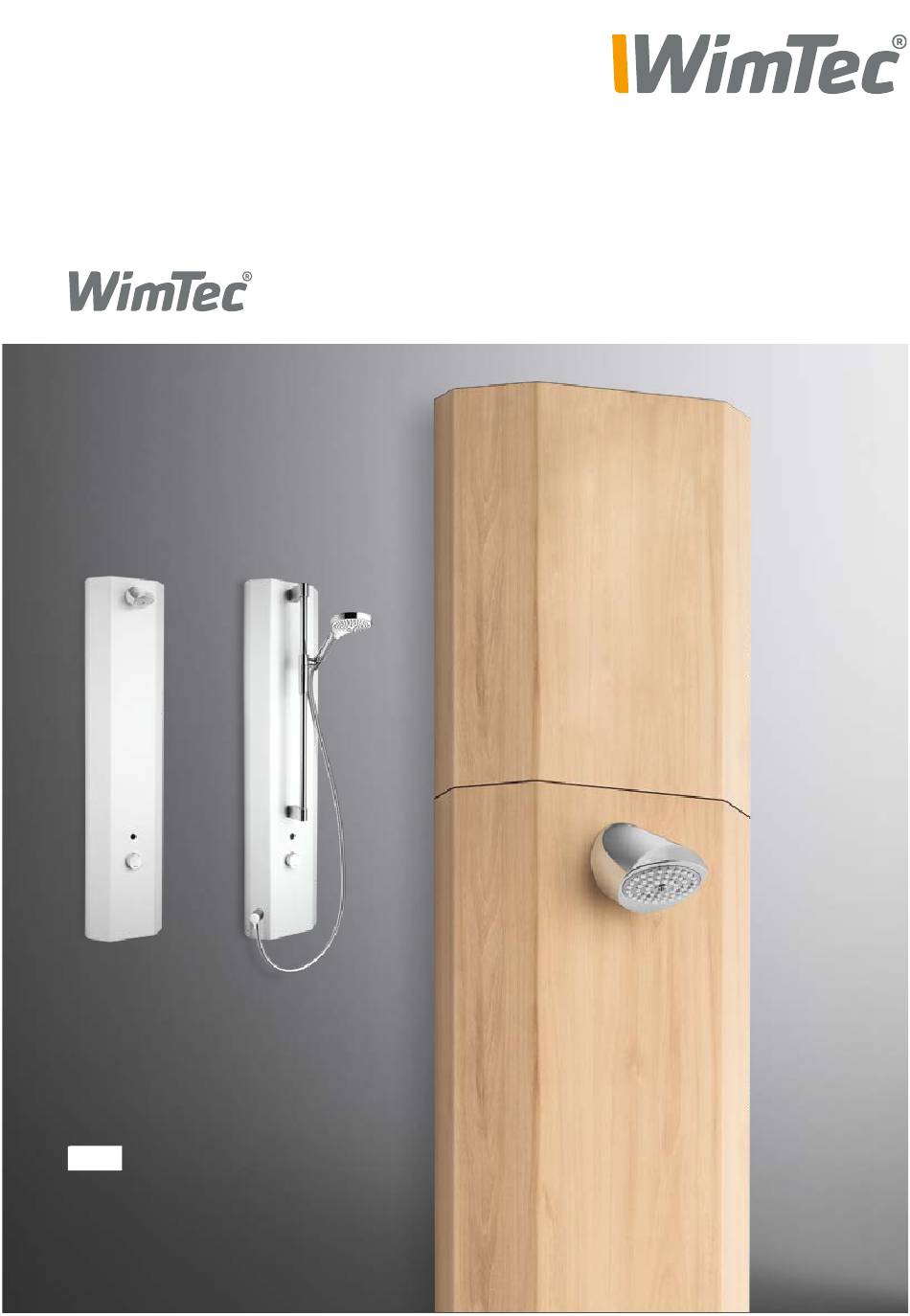

PROOF HPL Paneelverlängerung
Montageanleitung
DE
DE

Werbung

loading

Verwandte Anleitungen für WimTec PROOF HPL

Inhaltszusammenfassung für WimTec PROOF HPL

  • Seite 1 PROOF HPL Paneelverlängerung Montageanleitung...

  • Seite 2: Proof Hpl Paneelverlängerung

    PROOF HPL Paneelverlängerung Allgemeine Hinweise WimTec PROOF HPL Paneelverlängerung: Zum Verdecken der Was- serzuleitungen gemäß Ihren Maßangaben vorgefertigt. Diese Anleitung ist gültig für folgendes Produkt: WimTec PROOF Paneelverlängerung HPL Art.Nr. 131 796 Lieferumfang: Aufputz HPL Paneelverlängerung, Wand- und Gehäuse-Montagewinkel sowie Befestigungsmaterial.
  • Seite 3 PROOF HPL Paneelverlängerung Montage ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! 1. Abdeckung auf der Oberseite des Paneels entfernen. 2. Sicherungsschrauben links und rechts am Paneel entfernen. 3. Gehäuse-Montagewinkel abnehmen. 4. Gehäuse-Montagewinkel mit den 4 Sicherungsschrauben am Paneel anbringen.
  • Seite 4 ACHTUNG! Folgende Schritte unbe- dingt in beschriebener Reihenfolge ausführen! Befestigung von PROOF HPL Paneelverlängerungen bis 400mm: 5. Paneel mit den Sicherungsschrauben (M4 x 12) seitlich fixieren. Befestigung von PROOF HPL Paneelverlängerungen ab 400mm: 6. Wand-Montagewinkel abnehmen. 7. Links und rechts der Pannelverlängerung ein Loch bohren (6,5mm) zum Befestigen des Wand-Montagewinkels.
  • Seite 8 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
