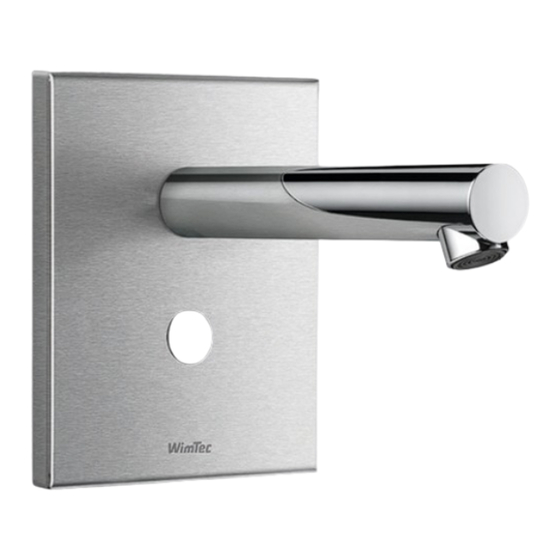

- Seite 1 PROOF W5 HyPlus Montage- und Bedienungsanleitung Montage- und Bedienungsanleitung Installation and operating instructions...
-
Seite 2: Allgemeine Hinweise
Diese Anleitung ist gültig für Wird die Armatur für z.B. Reinigungszwecke folgende Produkte: stromlos geschalten, so wird empfohlen, eine Wartezeit von 1 Minute einzuhalten um eine WimTec PROOF W5 - 12 V unbeabsichtigte Auslösung zu verhindern. HyPlus Edelstahl, Ausladung 185 mm Art.Nr. -
Seite 3: Inhaltsverzeichnis
Einschalten ................13 Ausschalten................13 Funktionsbeschreibung ............14 Reinigungsstopp ..............14 Dauerlauf ................. 15 Intelligente Freispül-Automatik ..........16 Spülstoppzeit ................17 Nachlaufzeit ................17 Visualisierung der Freispül-Dauer .......... 18 LED Signale ................19 Ersatzteile ................20 WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 4: Technische Daten
PROOF W5 HyPlus Technische Daten WimTec PROOF W5 - 12 V HyPlus Betriebsspannung: WimTec UP Netzteil 230 V 50 Hz / 12 V= Leistungsaufnahme: max. 3,5 W Intelligente Freispül-Automatik: aktivierbar | deaktivierbar, Spülintervall: nach 0,5 h bis 24 h Nichtbenutzung, Mindestspüldauer: 10 s bis 180 s im eingestellten Spülintervall,... -
Seite 5: Abmessungen
98 Spannungsversorgung: 2 x 0,5 - 1,5 mm max. 100 m Gesamt-Kabellänge Netzteil 230 V / 12 V nicht in Rohbauset Netzteil 1-fach Art.Nr. 117 899 oder Schutzbereichen anbringen. Netzteil 5-fach Art.Nr. 113 792 WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 6: Legende
Anschluss 12 V Zeit-Regler Spannungsversorgung Reichweiten-Regler Infrarot-Sensor mit Dip-Schalter zum Einstellen Kontroll-LED 1 2 3 4 5 6 der Funktionen Generell gilt für alle Regler: Gegen den Uhrzeiger- sinn zum Reduzieren. Im Uhrzeigersinn zum Erhöhen. WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 7: Funktionseinstellung
Beschreibung keine Funktion Reinigungsstopp Seite 14 Dauerlauf Seite 15 Intelligente Freispül-Automatik Seite 16 = 1 min Spülstopp-Zeit (ON = 10 min, OFF Seite 17 OFF = 1 s Nachlaufzeit (ON = 3 s, Seite 17 WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 8: Rohbauset
PROOF W5 HyPlus Rohbauset 12 V= Eingang kaltes bzw. vorgemischtes Wasser Wandauslauf Magnetventil Schmutzsieb und Rückfl ussverhinderer Absperrventil, bei Auslieferung geschlossen Netzteil nicht in Rohbauset oder Schutzbereichen anbringen! WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 9: Montage
Rohbauschutz abnehmen. ACHTUNG! Ggf. zwischen Wand und Rohbauset mit Silikon abdichten. Folgende Schritte unbe- dingt in beschriebener Schmutzsieb entfernen. Reihenfolge ausführen! 4. Vorabsperrung öffnen, Vorspülung durchführen und Vorabsperrung wieder schließen. Schmutzsieb wieder einsetzen. Schutzkappe entfernen. WimTec PROOF W5 Wandarmatur HyPlus... - Seite 10 Versorgungskabel mit den Klemmen am Elektronikmodul verbinden (+/- Polarität beachten!) und ggf. Bus- Anschluss am Elektronikmodul herstellen (Verdrahtungs- schema siehe Seite 12). Spannungsversorgung einschalten (Sicherheitsschließimpuls des Magnetventils erfolgt). Gewünschte Funktionseinstellungen am Elektronikmodul vornehmen (siehe Seite 7). WimTec PROOF W5 Wandarmatur HyPlus...
- Seite 11 Reihenfolge ausführen! Frontplatte aufsetzen (auf Kabelführung achten!) und Distanzring über Auslaufrohr zur Frontplatte führen. Frontplatte mit Sicherungsschraube fi xieren. Chrom-Auslauf auf das Auslaufrohr schieben und von unten mit Wurmschraube (Inbus SW03) befestigen. Funktionstest durchführen. WimTec PROOF W5 Wandarmatur HyPlus...
-
Seite 12: Bus-System
1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 Schaltkontakt 1 Schaltkontakt 2 12 V= 12 V= 12 V= 12 V= max. 1 m Gesamt-Kabellänge max. 100 m Gesamt-Kabellänge WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 13: Bedienung
Wasserfluss auto- matisch. Ausschalten Sicherheitsspülstopp Abschalt-Automatik Nach Ablauf der eingestellten Nach dem Verlassen des Spülstoppzeit (siehe Seite 17) Ansprechbereichs und nach schaltet die Armatur ab. Ablauf der Nachlaufzeit (siehe Seite 17) schaltet die Armatur automatisch ab. WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 14: Funktionsbeschreibung
Zum vorzeitigen Beenden die Hand erneut an den Infrarotsensor heranführen (ca. 4 cm) und verweilen. 3 min | Nach 3-maligem Blinken der Kontroll-LED startet der Wassefl uss und der Reinigungsstopp ist beendet. Die Armatur befi ndet sich wieder im Normalbetrieb. WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 15: Dauerlauf
Zum vorzeitigen Beenden die Hand erneut an den Infrarotsensor (ca. 4 cm) heranführen und verweilen. Nach 3-maligem Blinken ist der Dauerlauf beendet und die Armatur geht nach Verlassen des Ansprechbereichs wieder in den Normalbetrieb über. WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 16: Intelligente Freispül-Automatik
(siehe Seite 7). 10 - 180 s Intelligente Freispül-Automatik Wird die Armatur im eingestellten Intervall nicht zumindest für die eingestellte Spüldauer benützt, wird eine automatische Spülung für die verbleibende Dauer ausgelöst. Andernfalls wird keine automatische Spülung durchgeführt. WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 17: Spülstoppzeit
Sollte der Benutzer z.B. beim Händewaschen den Ansprech- bereich öfter ungewollt verlassen und die Armatur abschalten, kann die Nachlaufzeit auf 3 s verlängert werden. Bei Durchlaufthermen kann die verlängerte Nachlaufzeit einge- stellt werden, um die Anzahl der Zündvorgänge zu minimieren. WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 18: Visualisierung Der Mindestspüldauer
Betrieb. Erst nach der Visualisierung geht die Armatur wie- der in den Normal-Betrieb über. Durch Ändern der Stellung des DIP-Schalter 4 auf „OFF“ wird die Freispül-Automatik deaktiviert und die Visualisierung der eingestellten Mindest- spüldauer abgebrochen. WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 19: Led Signale
PROOF W5 HyPlus LED Signale Infrarotsensor mit Kontroll-LED Beschreibung der Signal-Typen: Blinkcode Bedeutung alle 3 s Reinigungsstopp aktiv Magnetventil wird geöffnet Magnetventil wird geschlossen WimTec PROOF W5 Wandarmatur HyPlus... -
Seite 20: Ersatzteile
113 259 Schmutzsieb-Abdeckung 122 701 Chrom-Auslauf, 240 mm 119 756 Sanitäroberteil 123 562 Sicherungsschraube 113 877 Ventiladapter 120 547 Strahlregler laminar inkl. Ring 124 569 Montagerahmen 122 220 Netzteil 1-fach 117 899 Netzteil 5-fach 113 792 WimTec PROOF W5 Wandarmatur HyPlus... - Seite 24 WimTec Sanitärprodukte GmbH p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA t: +43 (0) 7473 5000 f: +43 (0) 7473 5000 - 500 m: verkauf@wimtec.com i: www.wimtec.com...
