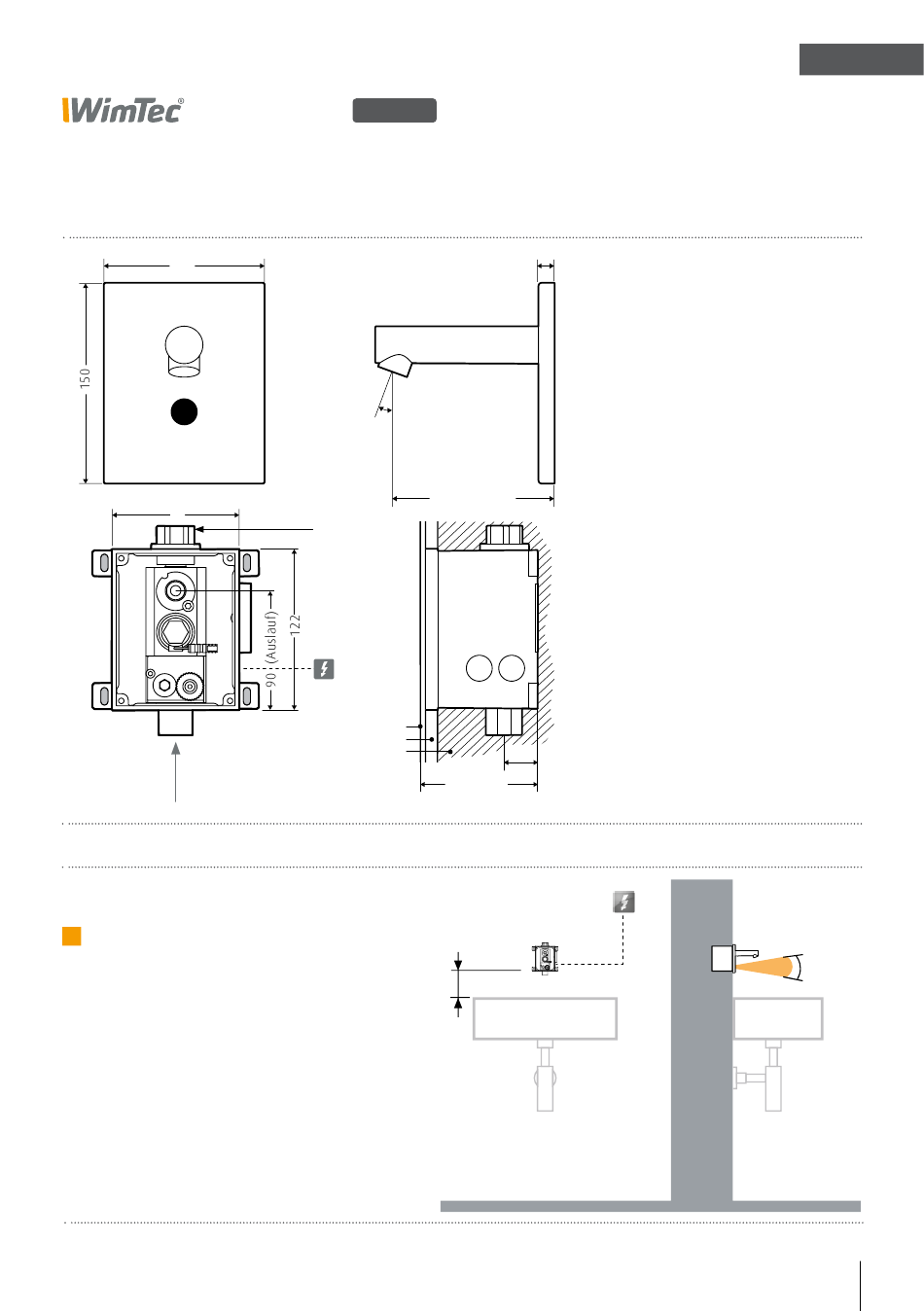

PROOF W5
Maße in mm
120
95
Zulauf
R 1/2" IG
Montage
Spannungsversorgung: 2 x 0,5 - 1,5 mm
max. 100 m Gesamt-Kabellänge.
!
Achtung: Netzteil nicht im Rohbauset oder
eventuellen Schutzbereichen anbringen.
Netzteil 1-fach Art.Nr. 117 899
Netzteil 5-fach Art.Nr. 113 792
Leitung für WimTec Bus-System:
2 x 1,5 mm2, LIYCY, YSLCY-OZ oder ähnliche
Kabel, max. 1000 m Gesamt-Kabellänge
HyPlus
20°
Verschluss-
nippel
12 V=
B L
Fliese
Putz
Mauerwerk
2
12
185 oder 240
25,5
min. 92
max. 110
12 V=
Unterkante
Rohbauset
min. 12 cm
DE
Ansprechbereich
1 - 30 cm einstellbar
5
