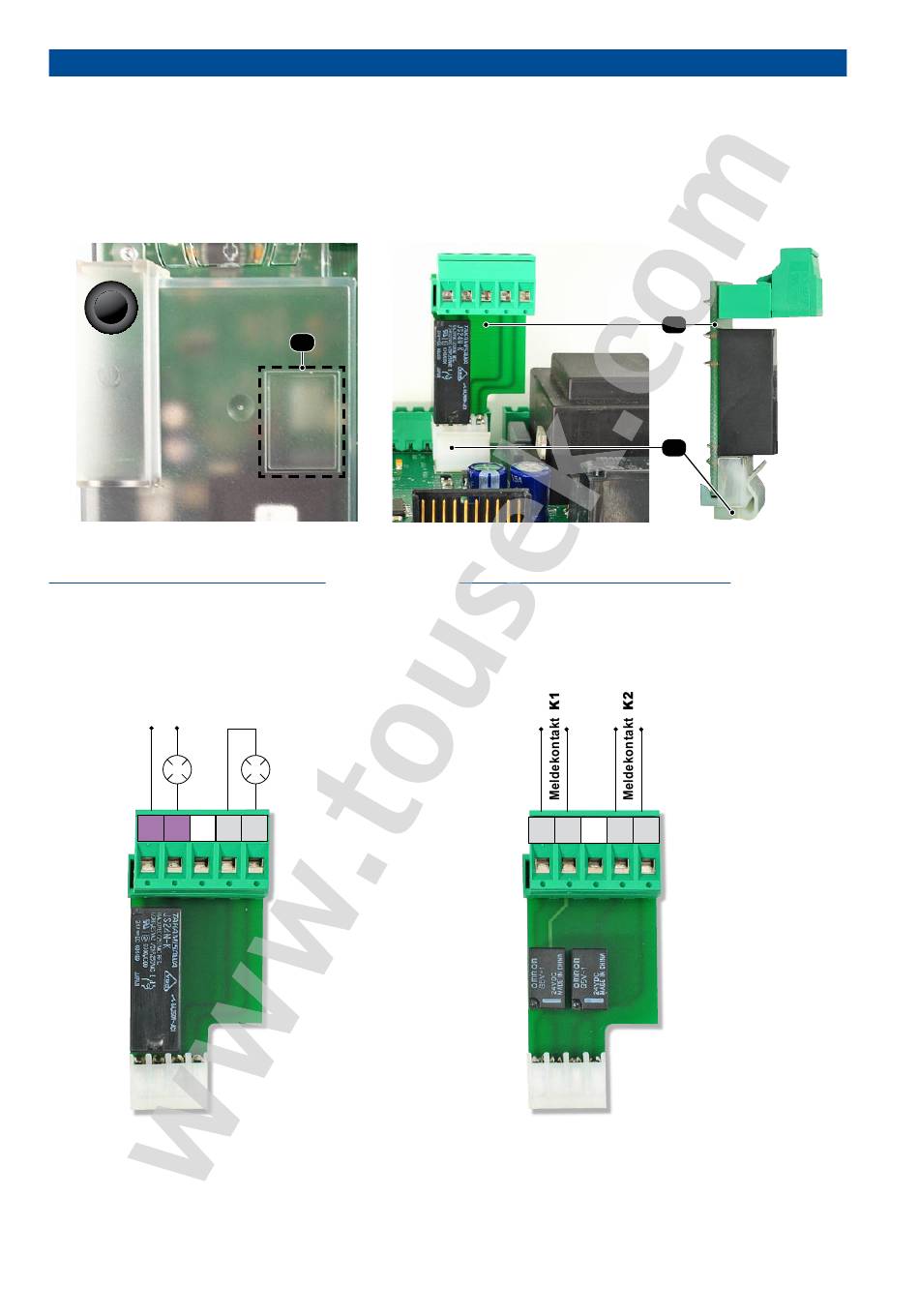

optionales Zusatzmodul
• Der Einsatz eines der beiden Zusatzmodule ist optional.
• Je nachdem ob ein Hof-/Kontrolllicht erwünscht ist oder die Auswertung des Torzustandes erfolgen soll, muss dazu
das betreffende Modul (ZM) nach dem Aufschneiden der Vorprägung (6b) auf den vorgesehenen Steckplatz (SZ) der
Steuerung aufgesteckt werden.
• Zusätzlich muss im Menüpunkt "Zusatzmodul" der entsprechende Eintrag angewählt werden.
Zusatzmodul Hoflicht/Kontrolllicht
• An den Klemmen 12/13 kann ein Hoflicht (H)
angeschlossen werden: 230V, max. 100W
• An den Klemmen 70/71 kann ein Kontrolllicht (K)
angeschlossen werden: 24Vd.c., max. 2W
L
N
H
–
12 13
70 71
29001701_PULL-T24-T24speed
11. 11. 2010
6b
K
+
D i e s e A n l e i t u n g i s t u n s e r E i g e n t u m u n d d a r f a n F i r m e n d e s M i t b e w e r b e s n i c h t a u s g e h ä n d i g t w e r d e n .
Jeglicher Nachdruck, auch auszugsweise, ist ohne unsere Zustimmung nicht gestattet. Für eventuell entstandene Druckfehler oder
Irrtümer ist jede Haftung ausgeschlossen. Mit Erscheinen dieser Ausgabe verlieren alle vorangegangenen Versionen ihre Gültigkeit.
Schiebetorantrieb PULL T24, -T24speed
Zusatzmodul Torzustandsanzeige
• Mittels der potentialfreien Meldekontakte K1 (Kl. 90/91)
und K2 (Kl. 92/93) kann der Torzustand auf zwei Arten
ausgewertet werden (siehe Menüpunkt Zusatzmodul).
• Kontaktbelastung: 24Va.c./d.c., max. 10W
90 91
92 93
ZM
SZ
