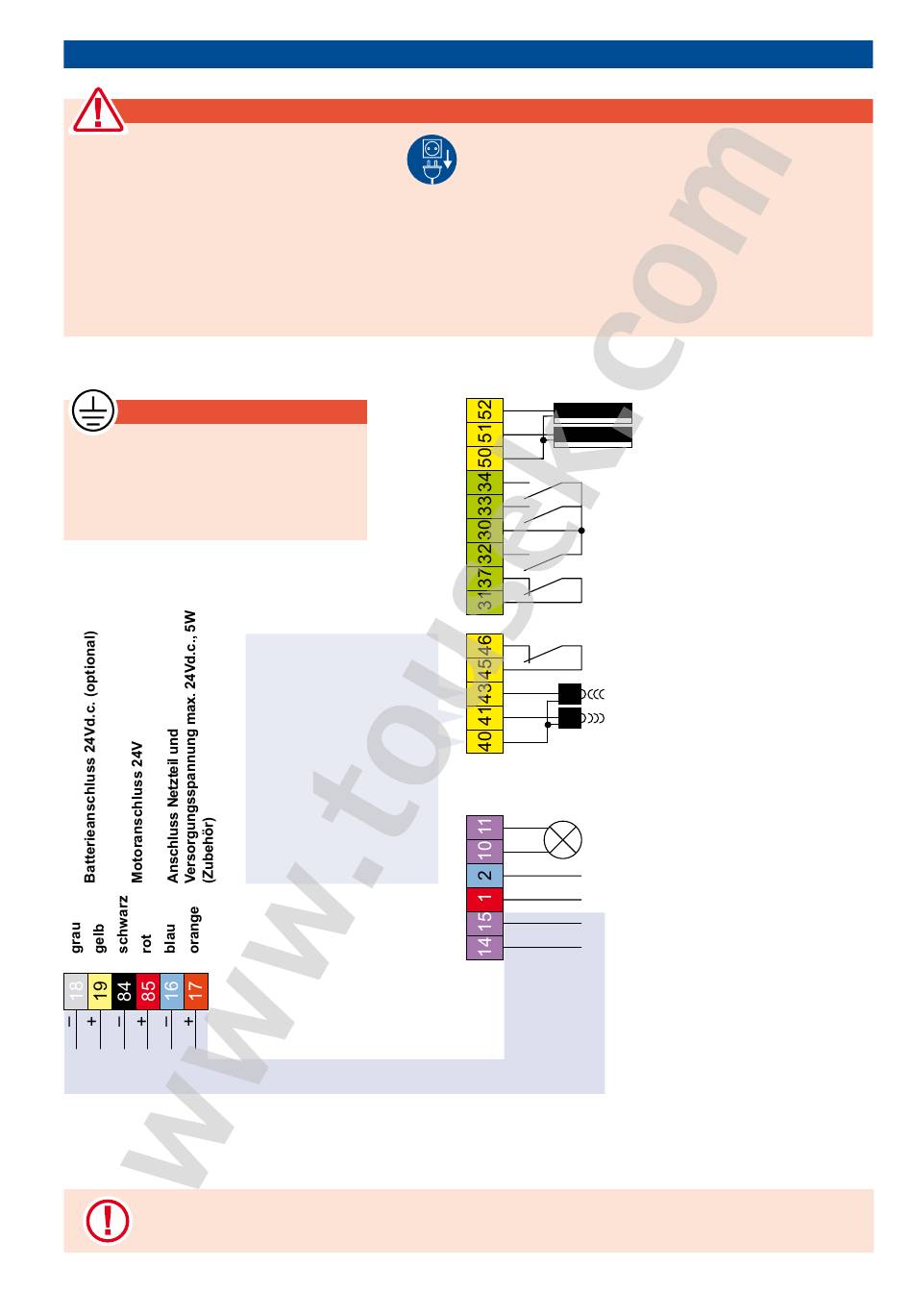

Klemmenbelegung
• Vor Öffnen des Steuerungskastens
unbedingt den Hauptschalter abschalten !
• Bei versorgter Steuerung steht das Geräteinnere unter
Spannung.
• Es sind daher die Sicherheitsvorschriften zu beachten,
um elektrische Schläge zu vermeiden.
• Das Gerät ist ausschließlich von qualifiziertem Fach-
personal anzuschließen.
Erdung
Der Erdungsanschluss erfolgt am
Antriebsgehäuse mittels vorgese-
hener Erdungsschraube !
siehe Abbildung vorhergehende Seite
v o r v e r d r a h t e t
• Bei Anschluss-, Einstell- und Wartungsarbeiten ist darauf zu achten, dass die Elektronik nicht
durch Feuchtigkeit (Regen) beschädigt wird.
K l e m m e n 4 0 / 4 1 u n d
40/43 werden in der Tor-
G E S C H L O S S E N - S t e l -
lung (betriebsbereit) in
d e n S t r o m s p a r m o d u s
( d . h .
s p a n n u n g s f r e i )
geschalten.
Wichtig: An den genannten
Klemmen darf kein externes
Zubehör angeschlossen
werden !
29001701_PULL-T24-T24speed / 11. 11. 2010
Schiebetorantrieb PULL T24, -T24speed
Warnung
• Das Gerät darf nicht in explosionsgefährdeter Umge-
bung eingesetzt werden !
• Es ist ein allpolig trennender Hauptschalter mit einem
Kontaktöffnungsabstand von min. 3mm vorzusehen.
Die Anlage ist in jedem Fall gemäß den geltenden
Sicherheitsvorschriften zu schützen!
• WICHTIG: Die Steuerleitungen (Taster, Funkfernsteue-
rung, Lichtschranken etc.) sind getrennt von den 230V
Leitungen (Zuleitung, Motor, Signallicht) zu verlegen.
8.k2
8.k2
-
24V
=
-
24V
=
+
N
L
N
L
5
Hauptschließkante
Nebenschließkante
Gemeinsamer Schließkanten
Geh-Taster
ZU-Taster
Gemeinsamer
Impuls-Taster
STOPP- Kontakt
Lichtschrankenkontakt
Gemeinsamer LS-Kontakt
Versorgung LS-Empfänger
Versorgung LS-Sender
Gemeinsamer LS-Versorgung
Blinkleuchte 230V, 100W
Versorgung 230V a.c.
violett
Eingang Schaltnetzteil
violett
230V a.c.
