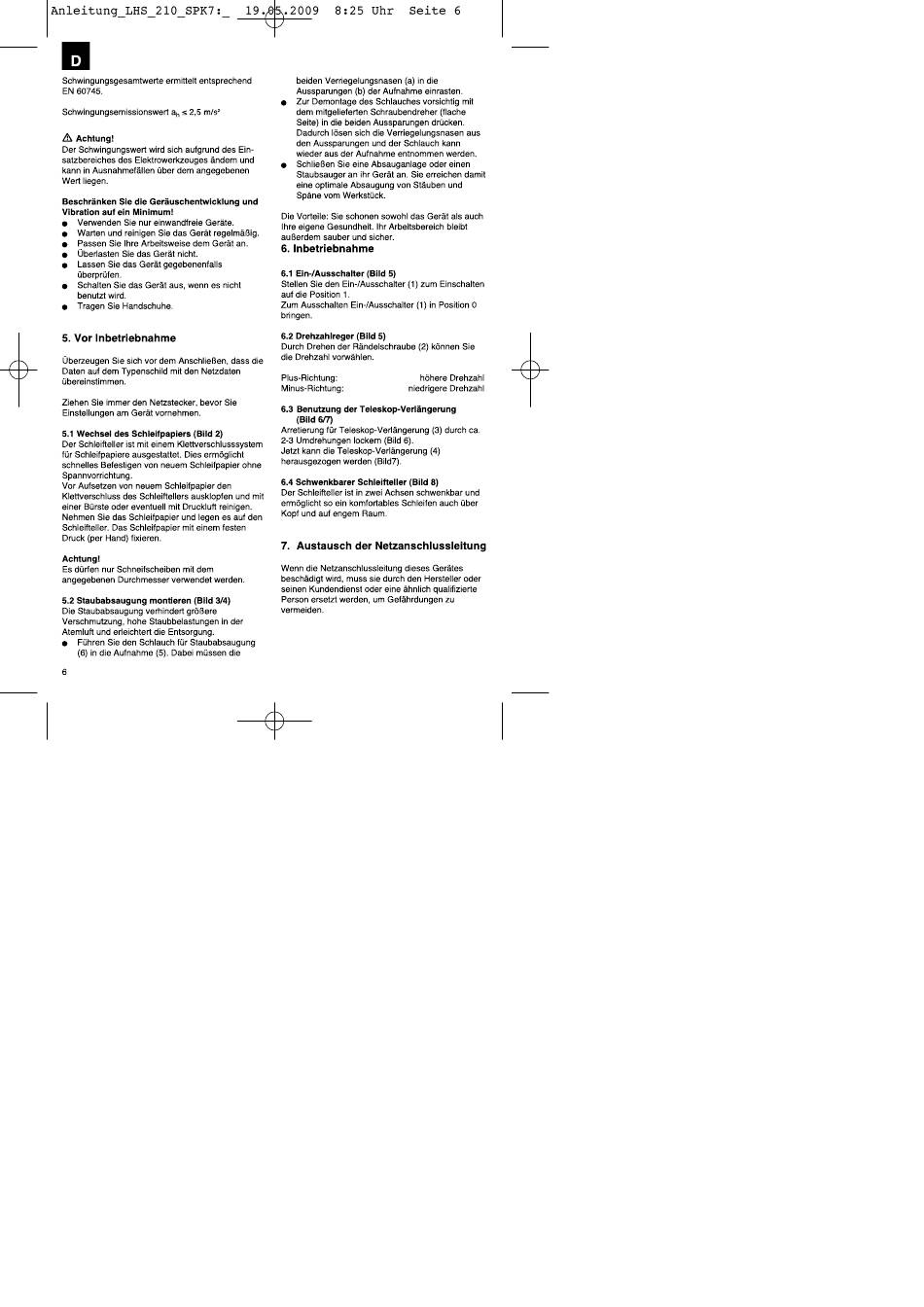

EINHELL TC-DW 225 Originalbetriebsanleitung Seite 6

Anleitung_ 210 SPK7 :
LHS
Schwingungsgesamtwerte ermittelt entsprechend
EN 60745.
Schwingungsemissionswert ah s m/s2
Achtung!
Der Schwingungswert Wird sich aufgrund des Ein-
satzbereiches des Elektrowerkzeuges ändem
kann in Ausnahmefällen über dem angegebenen
Wert liegen.
Beschränken Sie die Geräuschentwicklung
Vibration auf ein Minimum!
Verwenden Sie nur einwandfreie
Warten und reinigen Sie das Gerät regelmäBig.
Passen Sie Ihre Arbeitsweise dem Gerät
Überlasten Sie das Gerät nicht.
Lassen Sie das Gerät gegebenenfalls
überprüfen.
Schalten Sie das Gerät aus, wenn es nicht
benutzt wird.
Tragen Sie Handschuhe.
5. Vor Inbetriebnahme
Uberzeugen Sie sich vor dem Anschließen,
Daten auf dem Typenschild mit den Netzdaten
übereinstimmen.
Ziehen Sie immer den Netzstecker, bevor Sie
Einstellungen am Gerät vomehmen.
5.1 Wechsel des Schleifpapiers (Bild 2)
Der Schleifteller ist mit einem Klettverschlusssystem
für Schleifpapiere ausgestattet. Dies ermöglicht
schnelles Befestigen von neuem Schleifpapier ohne
Spannvorrichtung.
Vor Aufsetzen von neuem Schleifpapier den
Klettverschluss des Schleiftellers ausklopfen
einer Bürste Oder eventuell mit Druckluft reinigen.
Nehmen Sie das Schleifpapier und legen es auf den
Schleifteller. Das Schleifpapier mit einem festen
Druck (per Hand) fixieren.
Achtung!
Es dürfen nur Schneifscheiben mit dem
angegebenen Durchmesser verwendet werden.
5.2 Staubabsaugung montieren (Bild 3/4)
Die Staubabsaugung verhindert größere
Verschmutzung, hohe Staubbelastungen in der
Atemluft und erleichtert die Entsorgung.
Führen Sie den Schlauch für Staubabsaugung
(6) in die Aufnahme (5). Dabei müssen die
6
19. .2009 8: 25 Uhr
beiden Verriegelungsnasen (a) in die
Aussparungen (b) der Aufnahme einrasten.
Zur Demontage des Schlauches vorsichtig mit
dem mitgelieferten Schraubendreher (flache
Seite) in die beiden Aussparungen drücken.
Dadurch lösen sich die Verriegelungsnasen aus
den Aussparungen und der Schlauch kann
wieder aus der Aufnahme entnommen
und
Sch ießen Sie eine Absauganlage Oder einen
Staubsauger an ihr Gerät an. Sie erreichen
eine optimale Absaugung von Stäuben und
Späne vom Werkstück.
und
Die Vorteile: Sie schonen sowohl
Ihre eigene Gesundheit. Ihr Arbeitsbereich bleibt
auBerdem sauber und sicher.
an.
6. Inbetriebnahme
6.1 Ein-/Ausschalter (Bild 5)
Stellen Sie den Ein-/Ausschalter
auf die Position 1 .
Zum Ausschalten Ein-/Ausschalter
bringen.
6.2 Drehzahlreger (Bild 5)
Durch Drehen der Rändelschraube (2) können Sie
die Drehzahl vorwählen.
dass die
Plus-Richtung:
Minus-Richtung:
6.3 Benutzung der Teleskop-Verlängerung
(Bild 6")
Arretierung für Teleskop-Verlängerung (3) durch ca.
2-3 Umdrehungen lockern (Bild 6).
Jetzt kann die Teleskop-Verlängerung
herausgezogen werden (Bild7).
6.4 Schwenkbarer Schleifteller (Bild 8)
Der Schleifteller ist in Zwel Achsen
und mit
ermöglicht so ein komfortables Schleifen auch über
Kopf und auf engem Raum.
7. Austausch der Netzanschlussleitung
Wenn die Netzanschlussleitung dieses Gerätes
beschädigt Wird, muss Siedurch den Hersteller Oder
seinen Kundendienst Oder eine ähnlich qualifizierte
Person ersetzt werden, um Gefährdungen zu
vermeiden.
Seite 6
werden.
damit
das Gerät als auch
(1) zum Einschalten
(1) in Position O
höhere Drehzahl
niedrigere Drehzahl
(4)
schwenkbar und
