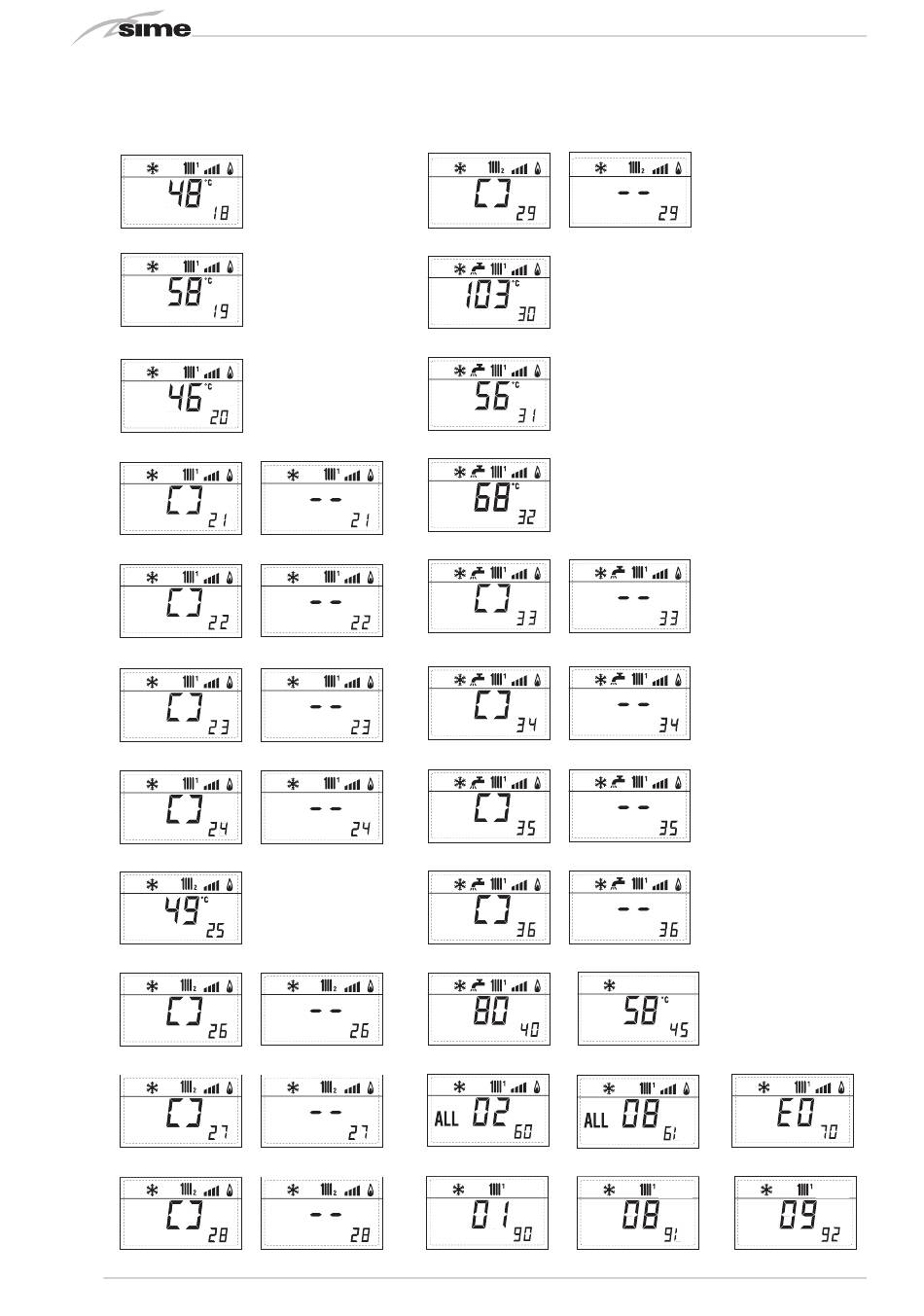

18. Weergave waarde sonde retour verwarming (SR)
18. Visualizzazione valore sonda ritorno riscaldamento (SR)
19. Weergave waarde sonde verzamelleiding cascade
19. Visualizzazione valore sonda collettore cascata
20. Weergave waarde sonde vertrek gemengde installatie met
20. Visualizzazione valore sonda mandata impianto miscelato
kaart ZONE MIX 1 (ingang S2)
con schedino ZONA MIX 1 (ingresso S2)
21. Weergave veiligheidsthermostaat ZONE MIX (ingang S1)
21. Visualizzazione termostato sicurezza ZONA MIX (ingresso S1)
rispettivamente ON e OFF respectievelijk ON en OFF
22. Weergave pompen met kaart ZONE MIX 1 (respectievelijk ON
22. Visualizzazione pompa con schedino ZONA MIX 1
en OFF)
(rispettivamente ON e OFF)
23. Weergave bediening opening klep met kaart ZONE MIX 1
23. Visualizzazione comando apertura valvola con
(respectievelijk ON en OFF)
schedino ZONA MIX 1 (rispettivamente ON e OFF)
24. Weergave bediening sluiting klep met kaart ZONE MIX 1
24. Visualizzazione comando chiusura valvola
(respectievelijk ON en OFF)
con schedino ZONA MIX 1 (rispettivamente ON e OFF)
25. Weergave waarde sonde perszijde gemengde installatie met
25. Visualizzazione valore della sonda mandata impianto miscelato
kaart ZONE MIX 2 con schedino ZONA MIX 2
26. Weergave veiligheidsthermostaat met kaart ZONE MIX 2
26. Visualizzazione termostato sicurezza con schedino
ZONA MIX 2 (ingresso S1) rispettivamente ON e OFF
(ingang S1) respectievelijk ON en OFF
27. Visualizzazione pompa con schedino ZONA MIX 2
27. Weergave pomp met kaart ZONE MIX 2 (respectievelijk ON en
(rispettivamente ON e OFF)
OFF)
28. Weergave bediening opening klep met kaart ZONE MIX 2
28. Visualizzazione comando apertura valvola con schedino
(respectievelijk ON en OFF) ZONA MIX 2 (rispettivamente ON e OFF)
50
29. Weergave bediening sluiting klep met kaart ZONE MIX 2 (respectievelijk ON en OFF)
29. Visualizzazione comando chiusura valvola con schedino
ZONA MIX 2 (rispettivamente ON e OFF)
30. Weergave waarde temperatuur zonnesonde S1 met zonnekaart INSOL
30. Visualizzazione valore temperatura sonda solare S1
con schedino solare INSOL
31. Weergave waarde temperatuur zonnesonde S2 met zonnekaart INSOL 31. Visualizzazione valore temperatura sonda solare S2
con schedino solare INSOL
32. Visualizzazione valore temperatura sonda solare S3
32. Weergave waarde temperatuur zonnesonde S3 met zonnekaart INSOL
con schedino solare INSOL
33. Visualizzazione rel
solare R1 con schedino solare INSOL
33. Weergave zonnerelais R1 met zonnekaart INSOL (respectievelijk ON en OFF)
(rispettivamente ON e OFF)
34. Weergave zonnerelais R2 met zonnekaart INSOL (respectievelijk ON en OFF) 34. Visualizzazione rel solare R2 con schedino solare INSOL
(rispettivamente ON e OFF)
35. Visualizzazione rel
solare R3 con schedino solare INSOL
35. Weergave zonnerelais R3 met zonnekaart INSOL (respectievelijk ON en OFF)
(rispettivamente ON e OFF)
36. Visualizzazione stato flussostato solare
36. Weergave staat zonnedebietregelaar (respectievelijk ON en OFF)
(rispettivamente ON e OFF)
40. Weergave waarde % bedie- 40. Visualizzazione valore % 45. Weergave temperatuur verwarming 45. Visualizzazione temperatura
comando pompa PWM riscaldamento
derde circuit
ning pomp PWM
60. Visualizzazione codice
60. Weergave foutcode laatste 61. Weergave foutcode voorlaat-
61. Visualizzazione codice
errore ultima anomalia
anomalie ste anomalie
90. Versie software aanwezig op
91. Versie software aanwezig op kaart
90. Versione software presente 91. Versione software presente su
RS-485 (v.b. versie 01)
su RS-485 (es. versione 01) schedino EXP (config. ZONA MIX) EXP (configuratie ZONA MIX)
riferita al terzo circuito
70. Waarschuwingscode
70. Codice di warning
errore penultima anomalia
92. Versie software aanwezig op 2°
92. Versione software presente su 2¡
kaart EXP (configuratie ZONA MIX) schedino EXP (config. ZONA MIX)
