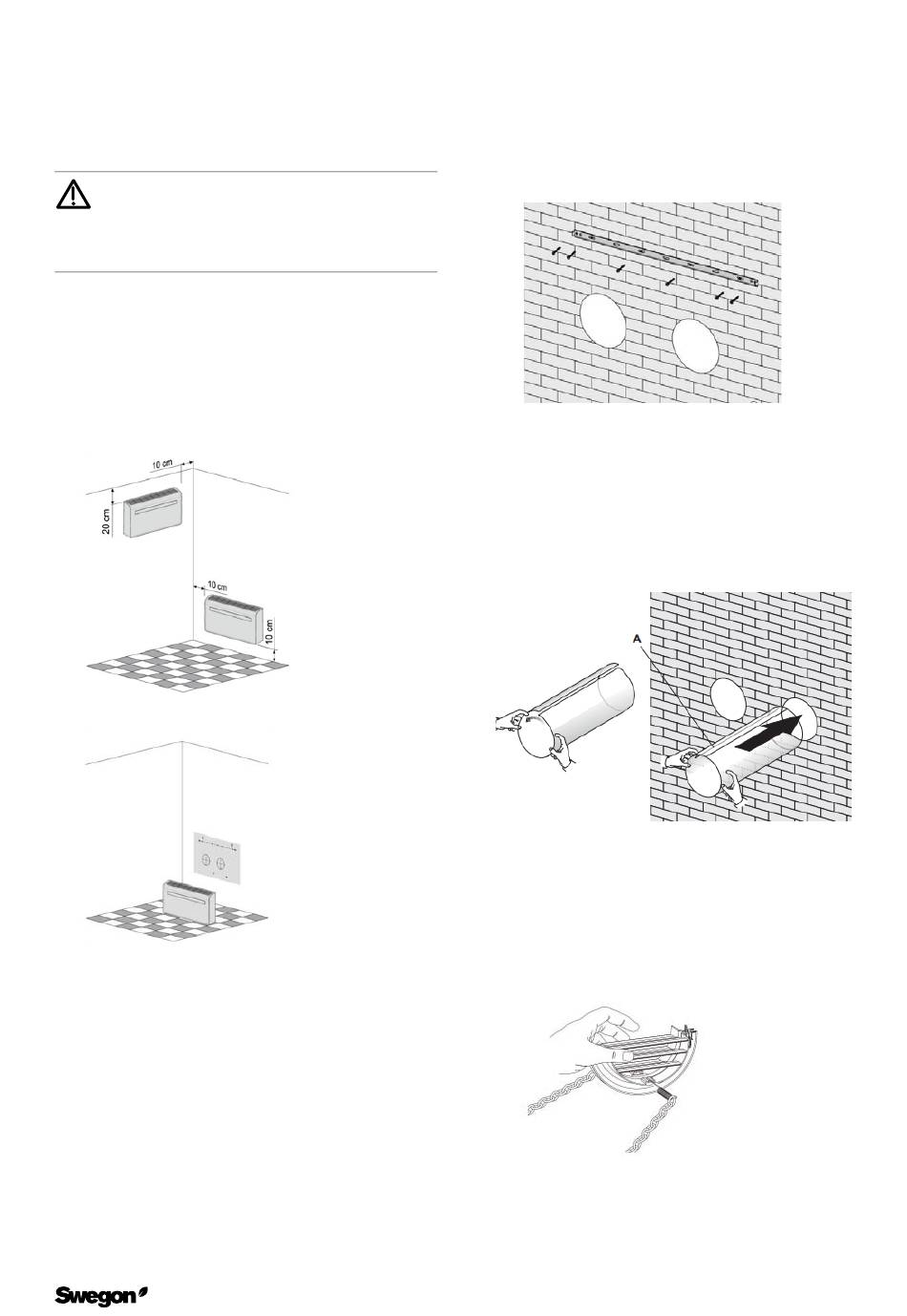

3.2 Montage
Achtung!
Das Kapitel 2 „Sicherheitshinweise" ist stets zu beachten.
Das Gerät ist an einer ausreichend tragfähigen, senk-
rechten und glatten Außenwand zu montieren.
1. Befestigen Sie die Montageschablone ausreichend
fest und waagrecht an der Wand. Beachten Sie
dabei die dargestellten Mindestabstände.
2. Die Position der Bohrungen sind auf der Montage-
schablone markiert. Bohren Sie:
•
1x Loch für Kondensatablauf Ø 25mm mit 5
Grad Gefälle nach außen.
•
2x Kernbohrungen für Zuluft /Abluft Ø 180mm
mit 5 Grad Gefälle nach außen.
•
1x Loch für Sicherungswinkel Ø 8mm
•
6x Loch für Montageschiene Ø 8mm
3. Entfernen Sie die Bohrschablone.
1
Sollte das mitgelieferte Befestigungsmaterial für die Montage vor
Ort unzureichend oder ungeeignet sein, verwenden Sie geeignetes
Befestigungsmaterial.
4. Richten Sie die Montageschiene an den Bohrlöchern
mit einer Wasserwaage horizontal aus und schrau-
1
ben Sie diese fest .
5. Rollen Sie die Kunststoff -Wanddurchführungen zu
einen Rohr und führen Sie diese in die Kernbohrun-
gen ein. Stellen Sie sicher, dass die Rohre bündig
mit der Innen- und Außenwand abschließen und
sich der Stoß (A) oben befi ndet.
6. Stecken Sie den Innenwandring von Innen in die
Wanddurchführung.
7. Klappen Sie das Außenwandgitter zusammen und
befestigen Sie die Federn und Ketten.
