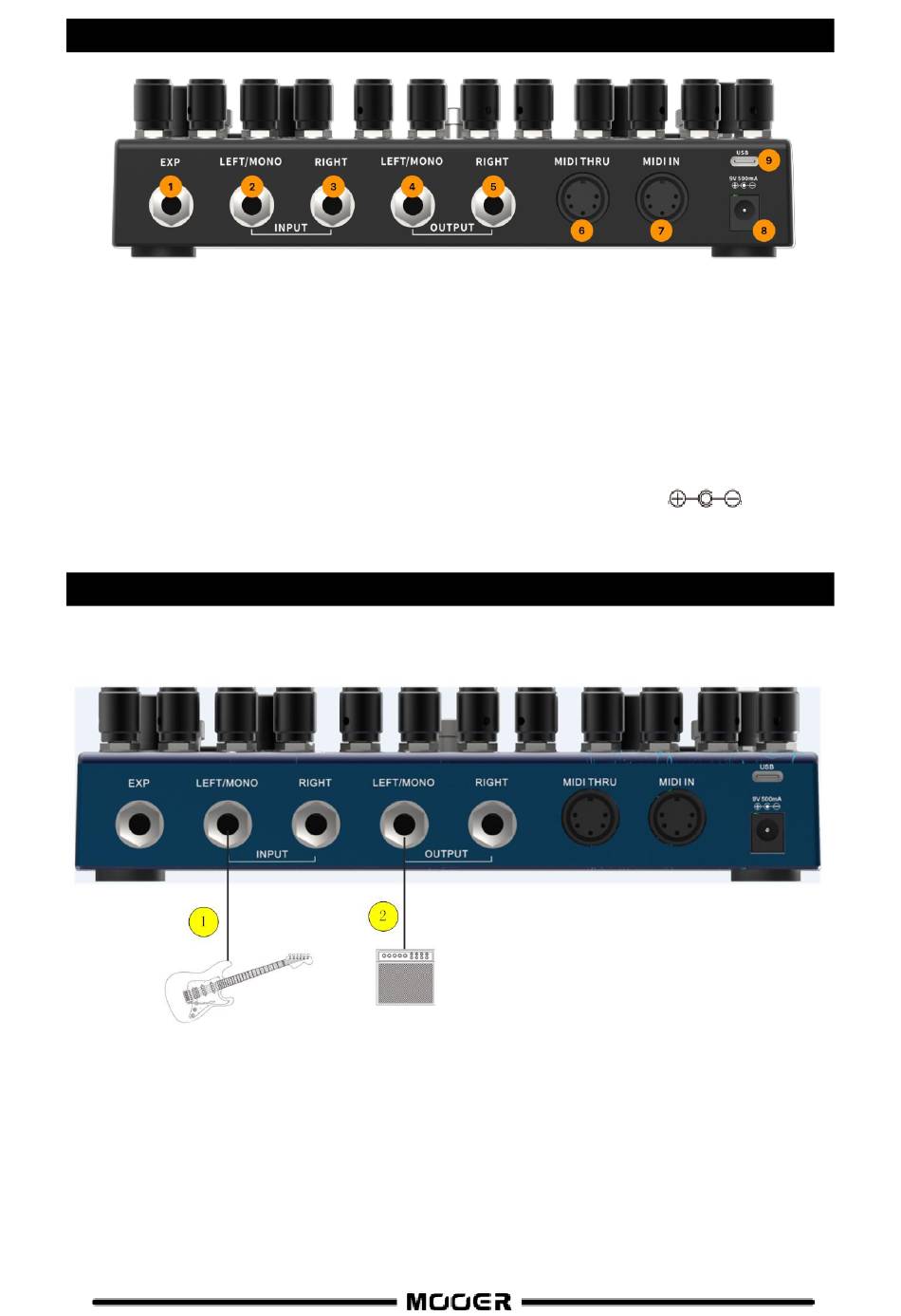

1. EXP: 6,35 mm (1/4") TRS-Klinkenbuchse für den Anschluss eines externen Expression Pedals
(bitte verwenden Sie ein TRS-Kabel)
2. Linker Eingang: 6,35 mm (1/4") Mono-Klinkeneingang für den linken Kanal
3. Rechter Eingang: 6,35 mm (1/4") Mono-Klinkeneingang für den rechten Kanal
4. Linker Ausgang: 6,35 mm (1/4") Mono-Klinkenausgang für den linken Kanal
5. Rechter Ausgang: 6,35 mm (1/4") Mono-Klinkenausgang für den rechten Kanal
6. MIDI THRU: 5-polige MIDI Buchse, gibt von am MIDI IN angeschlossenen externen Geräten
eingehende MIDI Signale wieder aus
7. MIDI IN: 5-polige MIDI Buchse, empfängt MIDI-Signale von externen MIDI Geräten
8. DC IN: Anschluss für ein 9 VDC / 500 mA Netzteil (Minus am Mittelkontakt)
9. USB: USB-C Buchse zum Anschluss an einen Computer für Firmware-Aktualisierungen
Mono-Konfiguration
1.
Die Gitarre wird an die linke Eingangsbuchse (LEFT/MONO) angeschlossen.
2.
Die linke Ausgangsbuchse (LEFT/MONO) wird mit dem Eingang des Verstärkers
verbunden.
RÜCKSEITE
EINRICHTUNG
5
