- Seite 1 Guitar Multi-Effects Processor Multieffekt-Prozessor für Gitarre Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise............02 Begriffserläuterungen........... 03 Hauptmerkmale............. 04 Batteriebetrieb............... 04 Bedienoberfläche............05 Anschlüsse..............07 Betrieb................08 Patch-Anwahl............08 Drum-Rhythm............09 Stimmgerät............... 10 Expression-Pedal............. 11 Patches.bearbeiten..........13 Patches.speichern/kopieren........15 Patch-Preselect/Recall-Funktion......16 Abrufen.der.Werkseinstellungen.(Factory.Reset)..17 Effektbeschreibungen........... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise *LESEN SIE DIESE SICHERHEITSHINWEISE AUFMERKSAM DURCH, BEVOR SIE FORTFAHREN* Stromversorgung Bitte.verbinden.Sie.das.vorgesehene.Netzteil.mit.einem.Wechselstromanschluss.mit. der.korrekten.Voltzahl. Achten.Sie.darauf,.nur.Netzteile.mit.diesen.Spezifikationen.zu.verwenden:.9V-DC,. 300.mA,.Center.Minus. Ziehen. Sie. bei. Nichtverwendung. oder. Gewitter. den. Netzstecker. des. Gerätes. aus. der.Steckdose. Verbindungen Schalten.Sie.dieses.Gerät.und.alles.weitere.Equipment.vor.dem.Anschließen.oder. Entfernen.von.Kabeln.ab..Dadurch.werden.Fehlfunktionen.und/oder.Beschädigun- gen.anderer.Geräte.vermieden..Ziehen.Sie.alle.Kabel.ab,.bevor.Sie.das.Gerät.trans- portieren. Einsatzort Um. Verformungen,. Verfärbungen. oder. andere. ernsthafte. Schäden. zu. verhindern,. halten.Sie.das.Gerät.von.den.folgenden.Gefahrenquellen.fern: •. -
Seite 4: Begriffserläuterungen
Begriffserläuterungen Patch Ein.Patch.enthält.Informationen.über.den.An/Aus-Status.und.die.Parameter-Einstel- lungen.der.Effekte,.die.in.einem.Modul.verwendet.werden. Bank Eine.Bank.besteht.aus.einer.Gruppe.von.zehn.Patches..Die.GEM.Box.besitzt.acht. Bänke,.die.mit.den.Zahlen.0.bis.3.(unveränderbare.Preset-Bänke).und.den.Buchsta- ben.A.bis.d.(editierbare.Benutzer-Bänke).benannt.sind. Effektmodul Ein.Patch.kann.man.sich.als.Kombination.von.bis.zu.acht.Einzeleffekten.vorstellen.. Jeder.dieser.Effekte.wird.als.Effektmodul.bezeichnet. Effekttyp Manche. Effektmodule. besitzen. mehrere. verschiedene. Effekte,. die. als. Effekttypen. bezeichnet.werden..Von.ihnen.kann.jeweils.nur.einer.angewählt.werden. Effektparameter Alle. Effektmodule. besitzen. verschiedene. einstellbare. Werte,. die. Effektparameter. oder.nur.Parameter.genannt.werden..Die.Parameter.eines.Effektmoduls.werden.auf. dieselbe.Weise.eingestellt,.wie.mit.den.Reglern.eines.kompakten.Effektpedals. Mode Als.Mode.bezeichnet.man.die.Belegung.der.veschiedenen.Tasten.und.Regler..Die. GEM. Box. verfügt. über. den. Play-Mode. zur. Anwahl. und. Verwendung. der. Patches,. den.Rhythm-Mode.zum.Bearbeiten.eines.Drum-Rhythms,.den.Edit-Mode.zur.Ein- stellung.der.Effekte.und.den.Store-Mode.zum.Speichern.der.Patches. -
Seite 5: Hauptmerkmale
Hauptmerkmale •. 8.Effektmodule •. 60.Effekttypen •. 40.Preset-Patches •. 40.User-Patches •. 40.Drum-Rhythms •. zuweisbares.Expression-Pedal •. Präzises.Stimmgerät •. Patch-Preselect/Recall-Funktion •. Kompakter.Aufbau •. Handlich.und.leicht.für.einfachen.Transport •. Stromversorgung.via.9V-DC-Netzteil •. Batteriebetrieb.möglich.(4.x.AA) Batteriebetrieb 1.. Schalten.Sie.die.GEM.Box.aus.und.öffnen.Sie.das.Batteriefach.auf.. . der.Unterseite. 2.. Setzen.Sie.vier.AA-Batterien.ein.und.schließen.Sie.die.Abdeckung. Drücken Sie den Verschluss und Vier Batterien (AA) lösen Sie den Deckel Verschluss Hinweis: Wenn die Batterien schwächer werden, wird dies mit (... -
Seite 6: Bedienoberfläche

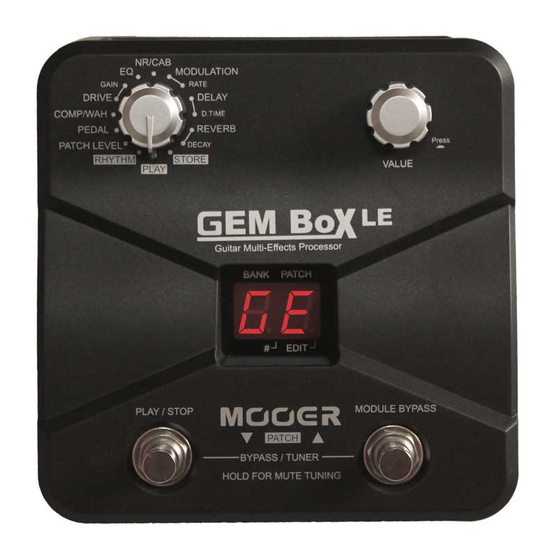

Bedienoberfläche NR/CAB MODULATION GAIN RATE EXP. PEDAL DRIVE DELAY COMP/WAH D.TIME PEDAL REVERB PATCH LEVEL DECAY Press STORE RHYTHM PLAY VALUE Guitar Multi-Effects Processor BANKP ATCH MODULE BYPASS PLAY / STOP PATCH BYPASS / TUNER HOLD FOR MUTE TUNING INPUT OUTPUT DC9V 300mA... - Seite 7 Bedienoberfläche Modul-Wahlregler: Wählt.die.Funktionsmodule.aus..Im.Edit-Mode.lassen. sich.mit.diesem.Knopf.die.Module/Parameter.anwählen. VALUE-Regler mit Enter-Funktion: Bestimmt.die.Output-Lautstärke. des.Geräts.oder.den.Wert.eines.Parameters..Drücken.zum.Wechseln.zwi- schen.Effekten,.Speichern.etc. LED-Display: Zeigt.die.Bank-.und.Patch-Nummer,.Einstellwerte.und.andere. Informationen.zum.Betrieb. PATCH - [PLAY/STOP]-Fußschalter: Zum.Aufrufen.der.Patches.(rück- wärts),.Steuern.des.Tuners,.Starten/Stoppen.des.Drum-Rhythms.und.weitere. Funktionen. PATCH + [MODULE BYPASS]-Fußschalter: Zum.Aufrufen.der.Patches. (vorwärts),.Steuern.des.Tuners,.Bypass-Schalten.und.weitere.Funktionen. Expression-Pedal:.Regelt.die.Lautstärke.oder.andere.Effektparameter. Expression-Pedal LED:.Zeigt.den.Status.des.Expression-Pedals.an. INPUT Buchse:.6,3mm-Mono-Klinkenbuchse.zum.Anschließen.der.Gitar- re..Falls.die.GEM.Box.mit.Batterien.betrieben.wird,.schaltet.sich.das.Gerät. durch.Anschließen.einer.Gitarre.an.dieser.Buchse.ein. OUTPUT [PHONES] Buchse: 6,3mm-Stereo-Klinkenbuchse.zum.An- schließen.eines.Stereo-Kopfhörers.oder.Gitarrenverstärkers..Das.Signal.kann. mittels.eines.Mono-Kabels.zu.einem.oder.mittels.eines.Y-Kabels.zu.zwei. Gitarrenverstärkern.geschickt.werden. DC-9V Buchse:.Für.die.Netzsromversorgung.verwenden.Sie.ein.AC-regu- liertes.9V-DC-Netzteil.mit.300mA.(Center.Minus).
-
Seite 8: Anschlüsse
Anschlüsse AC-Adapter Gitarrenverstärker Gitarrenverstärker OUTPUT DC9V INPUT 300mA (PHONES) Gitarren Kopfhörer... -
Seite 9: Betrieb
Betrieb Patch-Anwahl Einschalten. Verbinden.Sie.das.Netzteil.(9V,. 300mA,.Center.Minus).mit.der. DC-9V-Eingangsbuchse..Verwenden. Sie.Batterien,.schaltet.sich.das.Ge- rät.ein,.sobald.Sie.die.Input-Buchse. mit.einer.Gitarre.verbinden. Patches anwählen Stellen.Sie.den.Modul-Wahlregler. auf.[PLAY]..Das.LED-Display. zeigt.Informationen.zu.Bank-.und. Patch-Nummer..Betätigen.Sie.die. [PATCH.+/-]-Fußtaster,.um.Patches. zu.wechseln.(halten.Sie.einen.der. Schalter.gedrückt.für.schnelleres. Wechseln.der.Patches). Durch.das.stetige.Betätigen.oder.Gedrückhalten.des.[PATCH.+]-Fuß- tasters.schaltet.in.folgender.Reihenfolge.durch.die.Patches:..Betätigen.oder.Gedrückhalten.des. [PATCH.-]-Fußtasters.wechselt.die.Patches.in.umgekehrter.Reihenfolge. Anpassen des Gesamtpegels Stellen.Sie.den.Modul-Wahlregler.auf.[PLAY]. und.drehen.Sie.am.[VALUE]-Regler,.um.die. Gesamtlautstärke.der.GEM.Box.einzustel- len.(während.Sie.den.Pegel.einstellen,.wird. Ihnen.der.aktuelle.Wert.auf.dem.LED-Display. angezeigt)..Die.Spanne.des.Reglers.reicht.von. ,.70.ist.der.Standardwert. -
Seite 10: Drum-Rhythm
Drum-Rhythm Drum-Rhythm-Art auswählen Stellen.Sie.den.Modul-Wahlregler.auf. [RHYTHM]..Das.LED-Display.zeigt.nun.die.. Rhythmusart.an..Drehen.Sie.den.[VALUE]- Regler,.um.verschiedene.Rhythmusarten. anzuwählen. Lautstärke des Drum-Rhythms anpassen Stellen.Sie.den.Modul-Wahl- regler.auf.[RHYTHM]..Das.LED-Display. zeigt.zunächst.die..Rhythmusart.an.. Betätigen.Sie.den.[VALUE]-Regler.einmal,. wird.Ihnen.die.Drum-Rhythm-Lautstärke. angezeigt,.die.Sie.durch.Drehen.des. [VALUE]-Reglers.anpassen.können.( der.Standardwert.ist. Tempo des Drum-Rhythms verändern Stellen.Sie.den.Modul-Wahlregler.auf. [RHYTHM]..Das.LED-Display.zeigt.zunächst. die..Rhythmusart.an..Betätigen.Sie.den. [VALUE]-Regler.zweimal,.wird.Ihnen.das.. Tempo.des..Drum-Rhythms.angezeigt,.. das.Sie.durch.Drehen.des.[VALUE]-Reglers. anpassen.können. Die.Spanne.des.angezeigten.Tempos.reicht.von. .anstelle.des.tatsäch- lichen,.dreifachen.bpm-Wertes.von.60-270..Jeder.Drum-Rhythm.hat.seine.ei- gene.Standardeinstellung. Drum-Rhythm starten/stoppen Wenn.sich.das.Gerät.im.RHYTHM-.oder.EDIT-Mode.(also.nicht.im.PLAY-.oder. STORE-Mode).befindet,.drücken.Sie.den.[PATCH.-]-Fußschalter,.um.den. Drum-Rhythm.zu.starten..Erneutes.Betätigen.des.[PATCH.-]-Schalter.beendet. den.Drum-Rhythm. -
Seite 11: Stimmgerät
Sekunden.der.Mute-Tuning-Mode.aktiviert. werden..Das.LED-Display.zeigt.in.diesem.Fall. für.1.Sekunde. .und.anschließend. ..Nach. Loslassen.der.Schalter.wechselt.das.Display. in.die.Stimmanzeige. Hinweis: Im Mute-Tuning-Mode wird kein Signal an den Output der GEM Box geschickt. Stimmen Schlagen.Sie.immer.nur.eine.Gitarrensaite.an.und.stellen.Sie.anschließend. die.Stimmung.nach.Vorgabe.des.LED-Displays.ein. Die linke Seite zeigt Die rechte Seite zeigt, die Tonhöhe an. wie verstimmt der Ton ist. -
Seite 12: Expression-Pedal
Expression-Pedal Lautstärke-Regelung Wenn.die.[EXP.Pedal].LED.nicht.leuchtet,.arbeitet.das.Expression-Pedal.als. Volumen-Pedal.und.regelt.die.Gesamtlautstärke.der.GEM.Box. Effekt-Regelung Wenn.die.[EXP.Pedal].LED.leuchtet,.greift.das.Expression-Pedal.auf.die. vorher.im.PEDAL-Setting.festgelegten.Effektparameter.zu. Festlegen des Parameters Stellen.Sie.den.Modul-Wahlregler.auf.[PEDAL]..Das.LED-Display.zeigt.die. aktuelle.Funktion.des.Expression-Pedals.an..Es.gibt.sieben.verschiedene. Parameter-Arten,.die.vom.Pedal.angesteuert.werden.können..Das.LED- Display.zeigt.den.jeweils.aktivierten.Parameter.wie.folgt.an: Effekt LED-Display Parameter Mittlere.Frequenz Drive.Gain Gain Modulation.Rate Rate/Pitch/Frequenz Modulation.Depth Intensität Delay.Time Zeit Delay.Feedback Anzahl.Wiederholungen Reverb Reverb-Lautstärke Drehen.Sie.den.[VALUE]-Regler.auf.den.gewünschten.Effekt,.wird.das.Pedal.auf.die. zugewiesenen.Parameter.einwirken. Hinweis: Hinter dem vom Pedal steuerbaren Effektparameter erscheint das Symbol [ ] (siehe auch Effektbeschreibungen für genauere Erklärungen) Hinweis: Ist das dem Pedal zugeordnete Effektmodul deaktiviert, hat das Pedal keine Funktion. - Seite 13 Expression-Pedal Control-Mode-Schalter (Volume/Effekt) Drücken.Sie.das.Expression-Pedal.ganz.herunter,. um.den.Funktionmodus.von.Volumen-.zu.Effekt- Regelung.zu.schalten.. Die.[EXP.Pedal].LED.beginnt.zu.leuchten. Pedal-Reset Die.Ansprechempfindlichkeit.des.Expression-Pedals.der.GEM.Box.kann,. wenn.nötig,.angepasst.werden..Wenn.der.Effekt.trotz.heruntergedrücktem. Pedal.nicht.deutlich.genug.ist,.oder.sich.die.Lautstärke.bzw..der.Sound.zu. stark.verändern,.auch.wenn.das.Pedal.nur.dezent.verwendet.wird.oder.es. schwierig.ist.in.den.Pedal-Mode.zu.schalten,.dann.passen.Sie.das.Pedal.wie. folgt.an:. a..Schalten.Sie.den.Modul-Wahlschalter.auf.[Pedal].und.halten.Sie.den. [VALUE]-Regler.gedrückt,.während.Sie.das.Gerät.einschalten..Sobald.auf. dem.LED-Display. .erscheint,.lassen.Sie.den.[VALUE]-Regler.los.. b..Bringen.Sie.das.Expression-Pedal.in.die.Ausgangsstellung.(ganz.angeho- ben).und.drücken.Sie.einmal.den.[VALUE]-Regler..Nun.erscheint. .auf.dem. LED-Display.. c..Drücken.Sie.das.Expression-Pedal.ganz.herunter.und.drücken.Sie.erneut. den.[VALUE]-Regler..Nun.erscheint. .auf.dem.LED-Display. d..Drücken.Sie.das.Expression-Pedal.noch.stärker.herunter.und.drücken.Sie. abermals.den.[VALUE]-Regler..Damit.ist.das.Einstellen.des.Expression-Pedals. abgeschlossen.und.die.GEM.Box.kehrt.in.den.Play-Mode.zurück..Sollte.auf. dem.LED-Display.der.Hinweis. .erscheinen,.wiederholen.Sie.den.Vorgang. ab.Punkt.b. ganz angehoben ganz heruntergedrückt Pedal noch weiter herunterdrücken, so dass es diesen Punkt berührt...
-
Seite 14: Patches.bearbeiten
Patches.bearbeiten Effektmodule auswählen Stellen.Sie.den.Modul-Wahlregler.auf.das.Effektmodul.ein,.das.Sie.bearbeiten. möchten..Die.verfügbaren.Einstellmöglichkeiten.sind.im.Folgenden.aufge- führt: 01..PATCH.LEVEL.(Parameter) 02..PEDAL.(Parameter) 03..COMP/WAH.(Typ.&.Parameter) 04..DRIVE.(Typ) 05..GAIN.(Parameter) 06..EG.(Typ.&.Parameter) 07..NR/CAB.(Typ.&.Parameter) 08..MODULATION.(Typ.&.Parameter) 09..RATE.(Parameter) 10..DELAY.(Typ.&.Parameter) 11..D.TIME.(Parameter) 12..REVERB.(Typ.&.Parameter) 13..DECAY.(Parameter) Typ & Parameter: Der.Effekttyp.(links.auf. dem. Display). und. der. Wert. des. Parameters. (rechts.auf.dem.Display).werden.gleichzeitig. eingestellt. Typ: Nur.der.Effekttyp.wird.. Parameter:.Nur.der.Wert.des. ausgewählt. Paramters.wird.eingestellt. Bei.den.vier.Modulen.GAIN,.RATE,.D.TIME.und.DECAY.handelt.es.sich.um.Para- meter-Einstellungen.des.jeweils.vorangegangenen.Effektmoduls:.GAIN.gehört.zum. DRIVE-Modul,. RATE. zum. MODULATION-Modul,. D.TIME. zum. DELAY-Modul. und. DECAY.zum.REVERB-Modul. -
Seite 15: Einstellungen Ändern
Patches bearbeiten Einstellungen ändern Zum.Wechseln.des.Effekts/Parameters.drücken.Sie.den.[VALUE]-Regler.. Halten.Sie.den.[VALUE]-Regler.gedrückt.und.drehen.Sie.ihn.im.Uhrzeiger- sinn.(Effekt/Parameter.wechselt.vorwärts).oder.gegen.den.Uhrzeigersinng. (rückwärts)..Durch.Drehen.am.[VALUE]-Regler.wird.ein.neuer.Effekttyp.oder. Parameter-Wert.eingestellt..Solange.der.gewünschte.Wert.verändert.wird,.ist. am.unteren.rechten.Display-Rand.ein.Punkt.(.).zu.sehen..Dieser.weist.darauf. hin,.dass.das.Setting.geändert.wurde.und.von.den.aktuell.gespeicherten. Einstellungen.abweicht. Punkt.zeigt.an,.dass.das.Setting. geändert.wurde Deaktivieren eines Effektmoduls (Bypass) Während.Sie.einen.Effekt.im.EDIT-Mode.bearbeiten,.drücken.Sie.den.[MO- DULE.BYPASS]./.[PATCH.+]-Fußtaster,.um.das.Effektmodul.zu.deaktivieren. –.auf.dem.Display.erscheint.der.Hinweis. ..Betätigen.Sie.den.[MODULE. BYPASS]./.[PATCH.+]-Fußtaster.erneut,.wird.der.Effekt.wieder.eingeschaltet. Einstellen der Patch-Lautstärke Stellen.Sie.den.Modul-Wahlregler.auf.[PATCH.LEVEL].und.drehen.Sie.am. [VALUE]-Regler,.um.die.Lautstärke.des.Patches.einzustellen.–.auf.dem.Dis- play.wird.die.aktuelle.Lautstärke.angezeigt.. Die.Spanne.der.Patch-Lautstärke.reicht.von. Hinweis: Wenn Sie zum [PLAY]-Modul zurückkehren und ein anderes Patch anwählen, gehen die zuvor gemachten Einstellungen verloren, wenn Sie das Patch nicht speichern. -
Seite 16: Patches.speichern/Kopieren
Patches.speichern/kopieren Aktivieren des Storing-Modes Stellen.Sie.den.Modul-Wahlregler.auf.[STORE],.um.in.den.Storing-Mode.zu. gelangen..Auf.dem.Display.erscheint.die.aktuelle.Patch-Nummer. Speichern/Kopieren eines Patches Drücken.Sie.im.[STORE]-Mode.den.[VALUE]-Regler. einmal,.um.den.Speichervorgang.zu.aktivieren..Die. Patch-Nummer.auf.dem.Display.beginnt.zu.blinken,. sodass.Sie.nun.durch.Drehen.des.[VALUE]-Reglers. oder.Drücken.des.[PATCH.-]./.[PATCH.+]-Fußtasters. die.Patch-Nummer.verändern.können..Sobald.die. gewünschte.Patch-Nummer.im.Display.erscheint,. drücken.Sie.den.[VALUE]-Regler.erneut,.um.den. Spiechervorgang.zu.bestätigen..Die.Patch-Nummer. auf.dem.Display.hört.auf.zu.blinken. Hinweis: Um den Speichervorgang abzubrechen, drehen Sie den Modul-Wahlregler auf eine andere Position. Das Patch wird dann nicht gespeichert. Hinweis: Ein editiertes Patch kann in einer Benutzer-Bank ( ~ ) gespeichert werden, jedoch nicht in einem Preset-Patch ( ~ ). -
Seite 17: Patch-Preselect/Recall-Funktion
Patch-Preselect/Recall-Funktion Die.Patch-Preselect-Funktion.ermöglicht.es.Ihnen,.ein.Patch.auszuwählen,.ohne.es. sofort. zu. verwenden.. Erst. mit. einem. erneuten. Betätigen. des. Fußtasters. wird. das. Patch.aktiviert..Richten.Sie.sich.nach.den.folgenden.Anweisungen,.um.diese.Funk- tion.zu.verwenden. 1..Halten.Sie.beim.Einschalten.der.GEM.Box.den.[PATCH.+]-Fußtaster.gedrückt..So- bald. .auf.dem.Display.erscheint.und.für.drei.Sekunden.blinkt,.war.die.Aktiviereung. der.Patch-Preselect-Funktion.erfolgreich. 2.. Wählen. Sie. im. Play-Mode. das. Patch. aus,. das.Sie.als.nächstes.verwenden.möchten..Die. gewählte.Bank.und.Patch-Nummer.blinken.auf. dem.Display,.jedoch.bleibt.der.Sound.noch.un- verändert. 3.. Drücken. Sie. nun. die. Fußtaster. [PATCH. -]. und. [PATCH. +]. gemeinsam,. um. das. ausgewählte.Patch.zu.aktivieren..Der.Sound.ändert.sich.nun.und.das.Display.hört. -
Seite 18: Abrufen.der.werkseinstellungen.(Factory.reset)
Abrufen.der.Werkseinstellungen.(Factory.Reset) Das.Abrufen.der.Werkseinstellungen.bringt.die.GEM.Box.in.den.Ursprungszustand.. Alle.Benutzer-Patches.werden.gelöscht.und.durch.Preset-Patches.ersetzt. Richten.Sie.sich.nach.den.folgenden.Anweisungen,.um.das.Abrufen.der.Werksein- stellungen.durchzuführen. Bevor.Sie.das.Gerät.anschalten,.drehen.Sie.den.Modul-Wahlregler.auf.[PLAY]..Hal- ten.Sie.die.Fußtaster.[PATCH.-].und.[PATCH.+].sowie.den.[VALUE]-Regler.gleichzei- tig.gedrückt,.während.Sie.die.GEM.Box.einschalten.. .erscheint.blinkend.auf.dem. Display. Drücken.Sie.nun.den.[VALUE]-Regler,.um.zu.bestätigen..Das.Blinken.von. .wird. für.die.Dauer.von.zwei.Sekunden.schneller,.anschließend.bleibt.die.Anzeige. .für. drei.Sekunden.stehen,.bevor.das.Display.in.den.normalen.Modus.zurückkehrt..Das. Factory.Reset.ist.damit.abgeschlossen. Hinweis: Um das Factory Reset abzubrechen, drehen Sie den Modul-Wahlregler auf eine andere Position. -
Seite 19: Effektbeschreibungen
Pedal Wah Rectifier Amp Obsessive Drive Tremolo Classic DriveM ooer Boost Vibrato DistortionM ooer Drive Filter Pitch Shift Fab Distortion Mooer Distortion Pi Fuzz Mooer Fuzz Ring Mod Face Fuzz Mooer Metal Bend Fuzz Acoustic Simulator Hog Fuzz Die.GEM.Box.besitzt.8.Effektmodule,.insgesamt.60.Effekttypen,.von.denen.bis.zu.8. gleichzeitig.verwendet.werden.können.(mit.dem.NR/CAB-Modul.können.zwei.Effek- te.gleichzeitig.angesteuert.werden). - Seite 20 Liste genannt werden, sind eingetragene Marken ihrer jeweiligen Eigentümer und stehen nicht in Verbindung zur MOOER AUDIO CO., LTD. Es handelt sich hierbei um Handelsmarken anderer Unternehmen, die von uns nur ver- wendet wurden, um zu veranschaulichen, welche Sounds wir als Anhaltspunkt bei der Entwicklung dieses Produkts...
- Seite 21 Effektbeschreibungen EQ-Module Name Display Beschreibung.des.Effekts Regelt.die.Bässe.des.Equalizers..Der.Bandpass.liegt.bei.70Hz.. Der.Parameter-Wert.bestimmt.den.Gain. Regelt.die.Mitten.des.Equalizers..Der.Bandpass.liegt.bei. 450Hz..Der.Parameter-Wert.bestimmt.den.Gain. Regelt.die.Höhen.des.Equalizers..Der.Bandpass.liegt.bei.3kHz.. High Der.Parameter-Wert.bestimmt.den.Gain. EQ-Gain/Display-Vergleich: Parameter-Anzeige Gain -12.dB -9dB -6dB -3dB 12dB NR/CAB-Modul Name Display Beschreibung.des.Effekts Noise.Reduction.zur.Reduzierung.der.Nebengeräusche.im. Noise.Reduction Input..Der.Parameter-Wert.bestimmt.die.Intensität.der.NR. Noise.Reduction.+ Noise.Reduction.plus.1x10-Combo-Simulation..Der.Parame- 1x10.Combo ter-Wert.bestimmt.die.Intensität.der.NR. Noise.Reduction.+ Noise.Reduction.plus.1x12-Combo-Simulation...Der.Parame- 1x12.Combo ter-Wert.bestimmt.die.Intensität.der.NR. Noise.Reduction.+ Noise.Reduction.plus.2x12-Twin-Combo-Simulation..Der. 1x12.Twin.Combo Parameter-Wert.bestimmt.die.Intensität.der.NR. Noise.Reduction.+ Noise.Reduction.plus.4x12-Stack-Simulation..Der.Parameter- Wert.bestimmt.die.Intensität.der.NR.
- Seite 22 Effektbeschreibungen Erzeugt.einen.Sweep-Filter-Sound..Der.Parameter-Wert.be- Filter stimmt.die.Depth. Verändert.die.Tonhöhe.des.Originalsignals.und.mischt.sie.damit.. Pitch.Shift Der.Parameter-Wert.bestimmt.den.Mix. Erzeugt.glockenähnliche.Klänge..Der.Parameter-Wert.bestimmt. Ring.Mod das.Effekt-Level. Verändert.die.Geschwindigkeit.aller.Effekte.außer.Pitch.Shift.und. Rate Ring.Mod. Verändert.die.Spanne.der.Tonhöhenveränderung.bei.Verwen- Pitch dung.des.Pitch.Shifters. Frequency Regelt.die.Frequenz.bei.der.Verwendung.des.Ring.Modulators. Moduł DELAY Name Display Beschreibung.des.Effekts Wiederholt.das.Signal.ohne.spezielle.Bearbeitung.und.erzeugt. Digital dadurch.einen.reinen.Delay-Sound..Der.Parameter-Wert.be- stimmt.das.Feedback. Simuliert.ein.Analog-Delay.mit.einem.warmen.Vintage-Sound.. Analog Der.Parameter-Wert.bestimmt.das.Feedback. Fügt.dem.Delay-Sound.einen.Chorus.hinzu.und.wirkt.dadurch. räumlicher.Der.Parameter-Wert.bestimmt.das.Feedback. Erzeugt.den.typischen.Sound.eines.Bandechos..Der.Parameter- Tape.Echo Wert.bestimmt.die.Feedback. Simuliert.ein.echtes.Echo.durch.einen.authentischen,.natürlichen. Echo Delay-Sound..Der.Parameter-Wert.bestimmt.das.Feedback. Delay.Time Dieser.Wert.regelt.die.Delay-Zeit.von.10ms.bis.1500ms. Moduł...
-
Seite 23: Spezifikationen
Spezifikationen Anzahl.Effektmodule:. Maximal.8.Module.simultan Anzahl.Effekte:. Preset-Patch-Speicher:. 40.Patches.(4.Bänke.mit.je.10.Patches) User-Patch-Speicher:. 40.Patches.(4.Bänke.mit.je.10.Patches) Sampling-Frequenz:. 48.kHz A/D-Wandler:. 16.bit,.384fache.Überabtastung D/A-Wandler:. 16.bit,.384fache.Überabtastung Bass-Input:. 6,3mm-Mono-Klinke,.Eingangs-Impedanz.470.kOhm Output:. 6,3mm-Stereo-Klinke.(auch.Line-/Kopfhörer-Ausgang) Stromversorgung:. 9V-DC-Netzteil,.Center.Minus,.300.mA.. oder.Batterien.(4x.IEC.R6,.Größe:.AA) Maße:. 158mm.(L).x.237mm.(B).x.63mm.(H) Gewicht:. 730.g.(ohne.Batterien) Zubehör:. Bedienungsanleitung,.9V-DC-Netzteil... -
Seite 24: Fehlerbehebung
Fehlerbehebung Das Gerät lässt sich nicht einschalten Überprüfen.der.Stromverbindung ------ Vergewissern Sie sich, dass der Netzstecker korrekt angeschlossen ist. Überprüfen.des.Netzteils ------ Stellen Sie sicher, dass es sich um ein Netzteil des Typs DC9V/300mA/Center negativ handelt. Falls.Sie.Batterien.verwenden,.überprüfen.Sie,.ob.das.Instrumentenkabel.korrekt.mit. dem.Input.verbunden.ist. Wenn.Sie.Batterien.verwenden,.überprüfen.Sie,.ob.die.Batterie.noch.genügend.auf- geladen.ist. ------ Stellen Sie sicher, dass die Batterien funktionieren und der Input mit einem Audiokabel verbunden ist. -
Seite 25: Anhang
Anhang Patch-Liste Patch Patch-Name Pedal-Belegung Patch Patch-Name Pedal-Belegung Super.Lead Volume Wet.Clean Reverb.Level Drum Rhythm List Drum Rhythm List Type 8Beat1 Time Signature Default Tempo 120 BPM 8Beat2 8Beat3 8Beat4 8Beat5 16Beat1 16Beat2 16Beat3 120 BPM 120 BPM 120 BPM 120 BPM 120 BPM 120 BPM 120 BPM... -
Seite 26: Drum-Rhythm-Liste
Drum-Rhythm-Liste Drum-Rhythm-Liste Taktart ..Standardtempo 8Beat1 120.BPM 8Beat2 120.BPM 8Beat3 .120.BPM Drum Rhythm List Drum Rhythm List Type 8Beat1 Time Signature Default Tempo 120 BPM 8Beat2 8Beat3 8Beat4 8Beat5 16Beat1 16Beat2 16Beat3 120 BPM 120 BPM 120 BPM 120 BPM 120 BPM 120 BPM 120 BPM 16Beat4... - Seite 27 MOOER AUDIO CO.,LTD www.mooeraudio.com...
