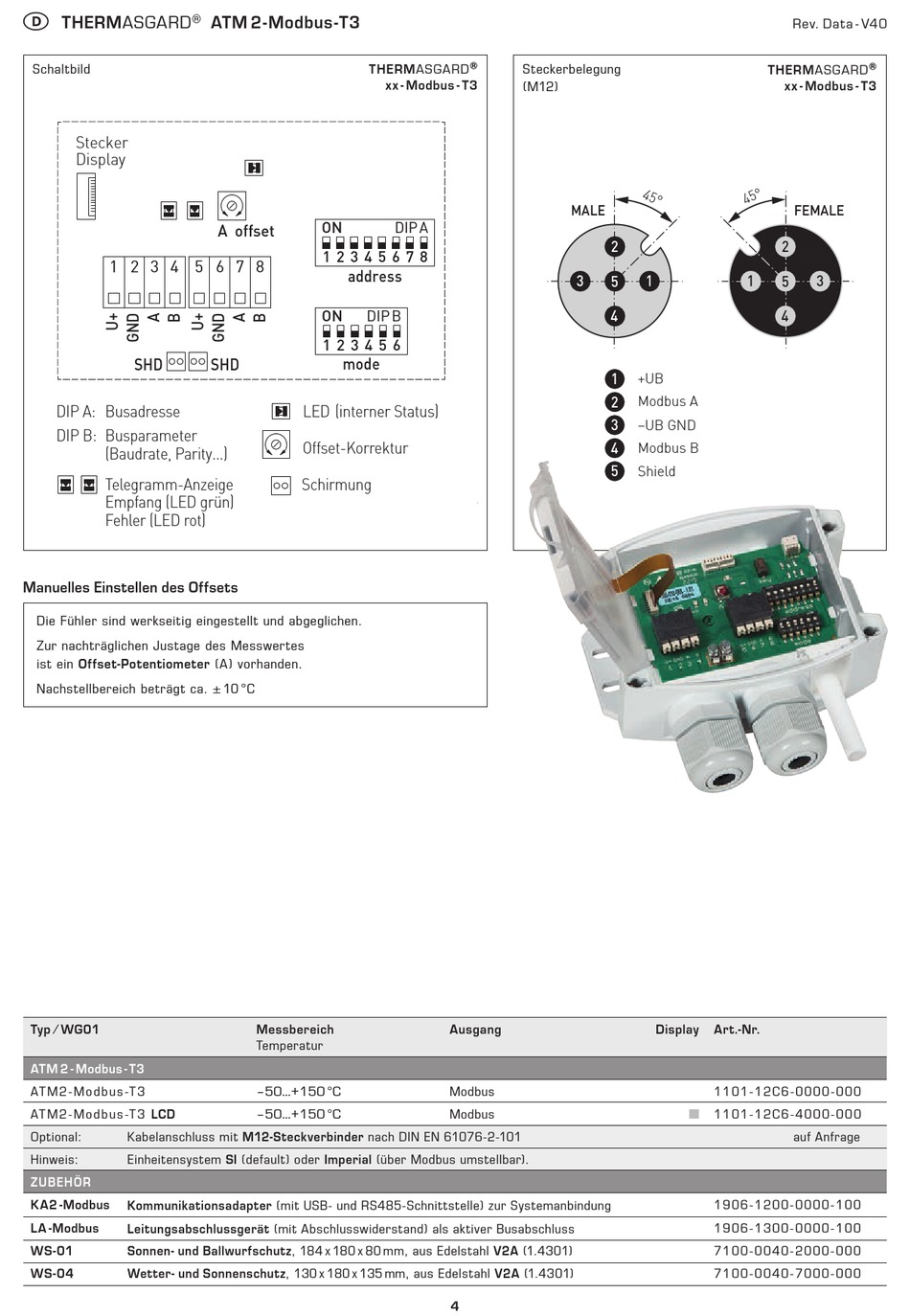

S+S REGELTECHNIK THERMASGARD ATM2-Modbus-T3 Bedienungs- Und Montageanleitung Seite 4

D
®
THERMASGARD
Schaltbild
Stecker
Display
1 2 3 4 5 6 7 8
SHD
DIP A: Busadresse
DIP B: Busparameter
(Baudrate, Parity...)
Telegramm-Anzeige
Empfang (LED grün)
Fehler (LED rot)
Manuelles Einstellen des Offsets
Die Fühler sind werkseitig eingestellt und abgeglichen.
Zur nachträglichen Justage des Messwertes
ist ein Offset-Potentiometer (A) vorhanden.
Nachstell bereich beträgt ca. ± 10 °C
Typ ⁄ WG01
ATM 2 - Modbus - T3
AT M 2 - M o d b u s -T 3
AT M 2 - M o d b u s -T 3 LCD
Optional: Kabelanschluss mit M12-Steckverbinder nach DIN EN 61076-2-101
Hinweis: Einheitensystem SI (default) oder Imperial (über Modbus umstellbar).
ZUBEHÖR
KA2 -Modbus
Kommunikationsadapter (mit USB- und RS485-Schnittstelle) zur Systemanbindung
LA -Modbus Leitungsabschlussgerät (mit Abschlusswiderstand) als aktiver Busabschluss
WS-01 Sonnen- und Ballwurfschutz, 184 x 180 x 80 mm, aus Edelstahl V2A (1.4301)
WS-04 Wetter- und Sonnenschutz, 130 x 180 x 135 mm, aus Edelstahl V2A (1.4301)
ATM 2-Modbus-T3
THERMASGARD
ON
A offset
1 2 3 4 5 6 7 8
address
ON
DIP B
1 2 3 4 5 6
mode
SHD
LED (interner Status)
Offset-Korrektur
Schirmung
Messbereich
Temperatur
–50...+150 °C
–50...+150 °C
® Stecker belegung
xx - Modbus - T3
(M12)
DIP A
Ausgang
Modbus
Modbus
4
MALE
2
3 5 1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
Display Art.-Nr.
1101 -12C 6- 0000-000
■ 1101- 12C6- 4000- 000
1906- 1200-0000- 100
1906-13 00-0000- 100
7100-0040- 2000- 000
7100- 0040-700 0-000
Rev. Data - V40
®
THERMASGARD
xx - Modbus - T3
FEMALE
2
1 5 3
4
auf Anfrage
