THERMASGARD

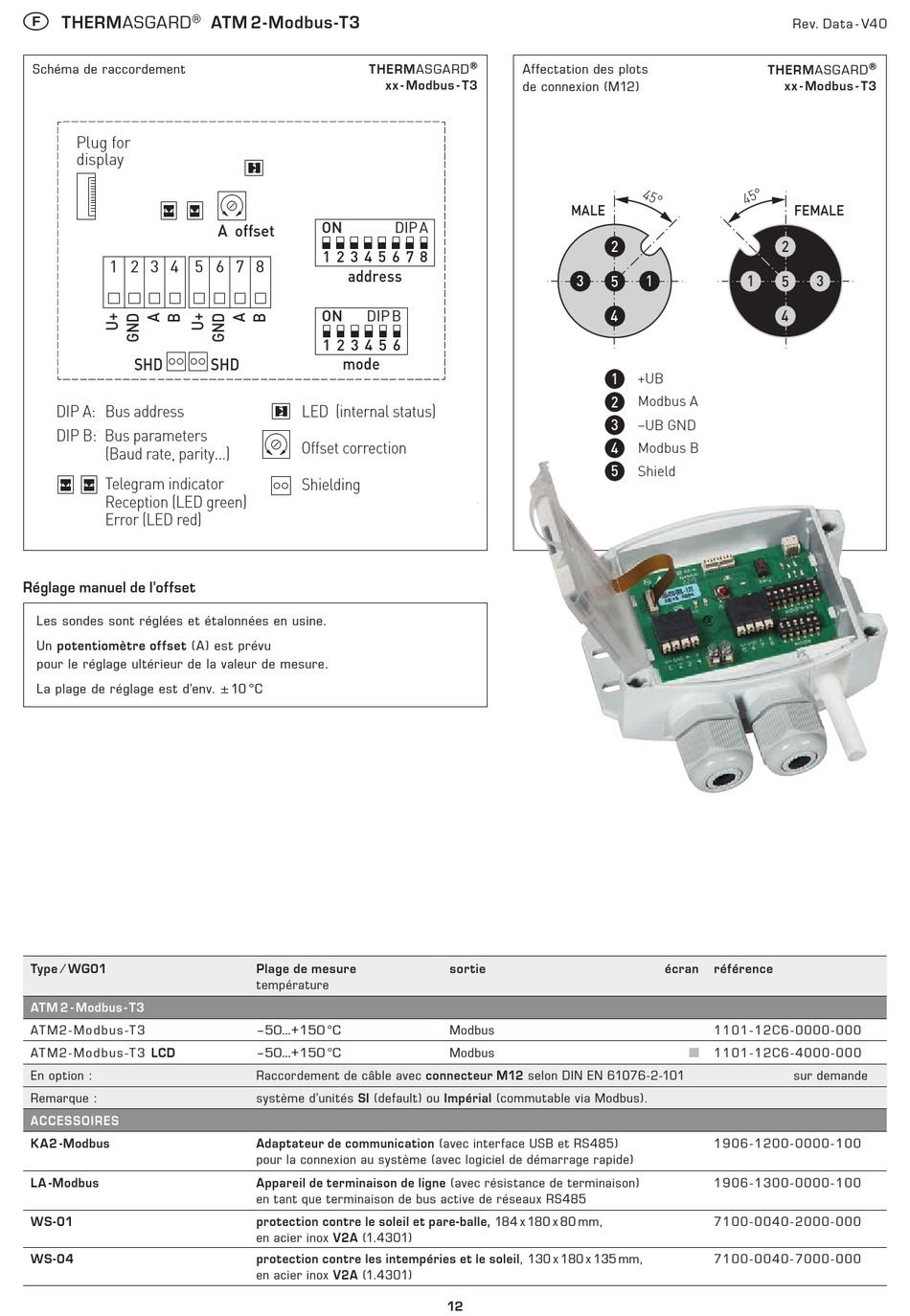

Schéma de raccordement
Plug for
display
1 2 3 4 5 6 7 8
SHD
DIP A: Bus address
DIP B: Bus parameters
(Baud rate, parity...)
Telegram indicator
Reception (LED green)
Error (LED red)
Réglage manuel de l'offset
Les sondes sont réglées et étalonnées en usine.
Un potentiomètre offset (A) est prévu
pour le réglage ultérieur de la valeur de mesure.
La plage de réglage est d'env. ± 10 °C
Type ⁄ WG01
ATM 2 - Modbus - T3
AT M 2 - M o d b u s -T 3
AT M 2 - M o d b u s -T 3 LCD
En option :
Remarque :
ACCESSOIRES
KA2 -Modbus
LA -Modbus
WS-01
WS-04
ATM 2-Modbus-T3
THERMASGARD
ON
A offset
1 2 3 4 5 6 7 8
address
ON
DIP B
1 2 3 4 5 6
mode
SHD
LED (internal status)
Offset correction
Shielding
Plage de mesure
température
–50...+150 °C
–50...+150 °C
Raccordement de câble avec connecteur M12 selon DIN EN 61076-2-101
système d'unités SI (default) ou Impérial (commutable via Modbus).
Adaptateur de communication (avec interface USB et RS485)
pour la connexion au système (avec logiciel de démarrage rapide)
Appareil de terminaison de ligne (avec résistance de terminaison)
en tant que terminaison de bus active de réseaux RS485
protection contre le soleil et pare-balle, 184 x 180 x 80 mm,
en acier inox V2A (1.4301)
protection contre les intempéries et le soleil, 130 x 180 x 135 mm,
en acier inox V2A (1.4301)
® Affectation des plots
xx - Modbus - T3
de connexion (M12)
DIP A
sortie
Modbus
Modbus
12
MALE
2
3 5 1
4
1
+UB
2
Modbus A
3
–UB GND
4
Modbus B
5
Shield
écran référence
1101 -12C 6- 0000-000
■ 1101- 12C6- 4000- 000
1906- 1200- 0000-100
1906- 1300- 0000-100
7 100-0040- 2000- 000
7 100-0040- 7000- 000
Rev. Data - V40
®
THERMASGARD
xx - Modbus - T3
FEMALE
2
1 5 3
4
sur demande
