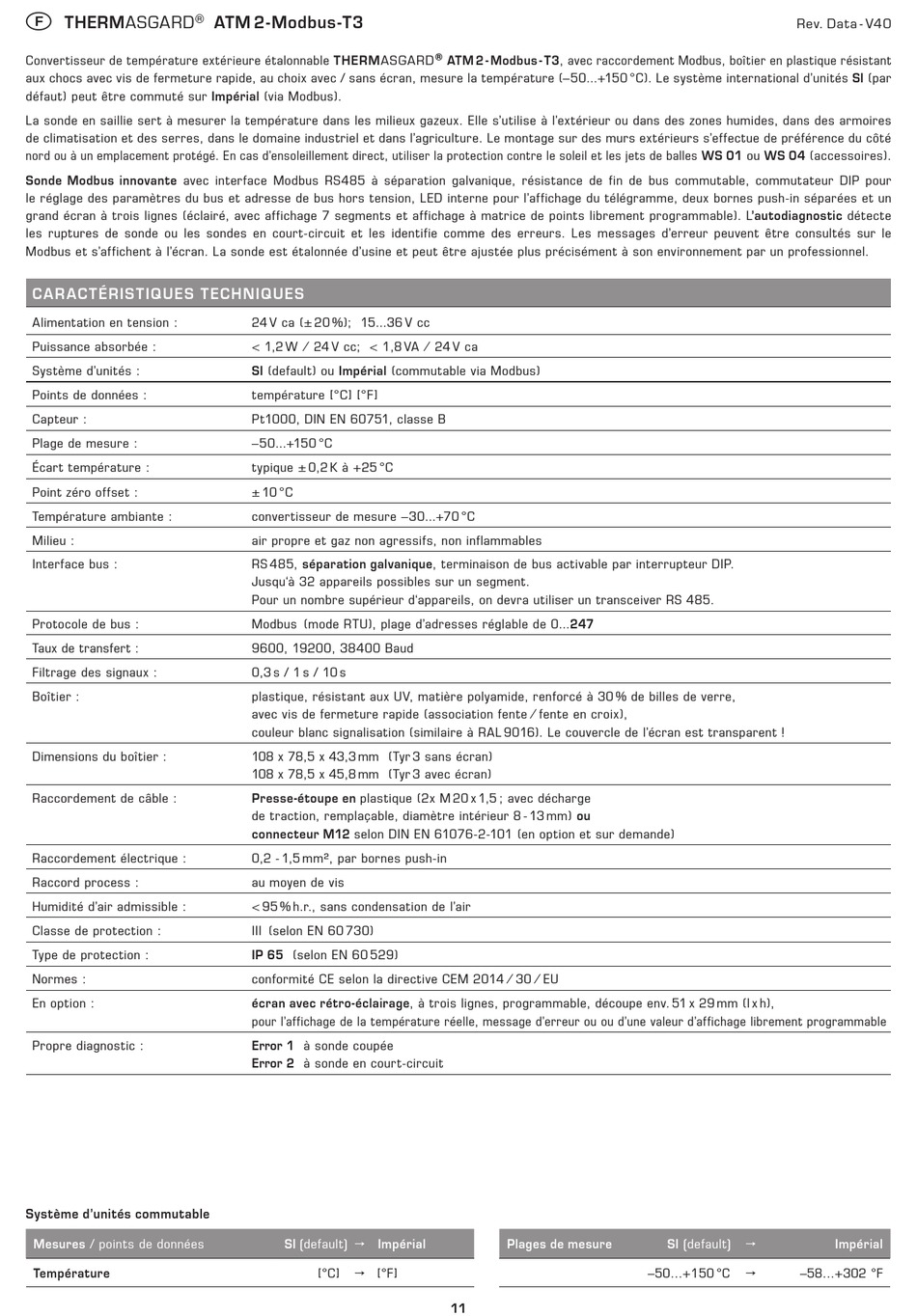

F
®
THERMASGARD
Convertisseur de température extérieure étalonnable THERMASGARD
aux chocs avec vis de fermeture rapide, au choix avec / sans écran, mesure la température (–50...+150 °C). Le système international d'unités SI (par
défaut) peut être commuté sur Impérial (via Modbus).
La sonde en saillie sert à mesurer la température dans les milieux gazeux. Elle s'utilise à l'extérieur ou dans des zones humides, dans des armoires
de climatisation et des serres, dans le domaine industriel et dans l'agriculture. Le montage sur des murs extérieurs s'effectue de préférence du côté
nord ou à un emplacement protégé. En cas d'ensoleillement direct, utiliser la protection contre le soleil et les jets de balles WS 01 ou WS 04 (accessoires).
Sonde Modbus innovante avec interface Modbus RS485 à séparation galvanique, résistance de fin de bus commutable, commutateur DIP pour
le réglage des paramètres du bus et adresse de bus hors tension, LED interne pour l'affichage du télégramme, deux bornes push-in séparées et un
grand écran à trois lignes (éclairé, avec affichage 7 segments et affichage à matrice de points librement programmable). L'autodiagnostic détecte
les ruptures de sonde ou les sondes en court-circuit et les identifie comme des erreurs. Les messages d'erreur peuvent être consultés sur le
Modbus et s'affichent à l'écran. La sonde est étalonnée d'usine et peut être ajustée plus précisément à son environnement par un professionnel.
CARAC TÉRISTIQUES TECHNIQUES
Alimentation en tension :
Puissance absorbée :
Système d'unités :
Points de données :
Capteur :
Plage de mesure :
Écart température :
Point zéro offset :
Température ambiante :
Milieu :
Interface bus :
Protocole de bus :
Taux de transfert :
Filtrage des signaux :
Boîtier :
Dimensions du boîtier :
Raccordement de câble :
Raccordement électrique :
Raccord process :
Humidité d'air admissible :
Classe de protection :
Type de protection :
Normes :
En option :
Propre diagnostic :
Système d'unités commutable
Mesures / points de données
Température
ATM 2-Modbus-T3
24 V ca (± 20 %); 15...36 V cc
< 1,2 W ⁄ 24 V cc; < 1,8 VA ⁄ 24 V ca
SI (default) ou Impérial (commutable via Modbus)
température [°C] [°F]
Pt1000, DIN EN 60751, classe B
–50...+150 °C
typique ± 0,2 K à +25 °C
± 10 °C
convertisseur de mesure –30...+70 °C
air propre et gaz non agressifs, non inflammables
RS 485, séparation galvanique, terminaison de bus activable par interrupteur DIP.
Jusqu'à 32 appareils possibles sur un segment.
Pour un nombre supérieur d'appareils, on devra utiliser un transceiver RS 485.
Modbus (mode RTU), plage d'adresses réglable de 0...247
9600, 19200, 38400 Baud
0,3 s / 1 s / 10 s
plastique, résistant aux UV, matière polyamide, renforcé à 30 % de billes de verre,
avec vis de fermeture rapide (association fente ⁄ fente en croix),
couleur blanc signalisation (similaire à RAL 9016). Le couvercle de l'écran est transparent !
108 x 78,5 x 43,3 mm (Tyr 3 sans écran)
108 x 78,5 x 45,8 mm (Tyr 3 avec écran)
Presse-étoupe en plastique (2x M 20 x 1,5 ; avec décharge
de traction, remplaçable, diamètre intérieur 8 - 13 mm) ou
connecteur M12 selon DIN EN 61076-2-101 (en option et sur demande)
0,2 - 1,5 mm², par bornes push-in
au moyen de vis
< 95 % h.r., sans condensation de l'air
III (selon EN 60 730)
IP 65 (selon EN 60 529)
conformité CE selon la directive CEM 2014 ⁄ 30 ⁄ EU
écran avec rétro-éclairage, à trois lignes, programmable, découpe env. 51 x 29 mm (l x h),
pour l'affichage de la température réelle, message d'erreur ou ou d'une valeur d'affichage librement programmable
Error 1 à sonde coupée
Error 2 à sonde en court-circuit
SI (default) → Impérial
[°C] → [°F]
® ATM 2 - Modbus - T3, avec raccordement Modbus, boîtier en plastique résistant
Plages de mesure
11
Rev. Data - V40
SI (default) →
–50...+150 °C → –58...+302 °F
Impérial
