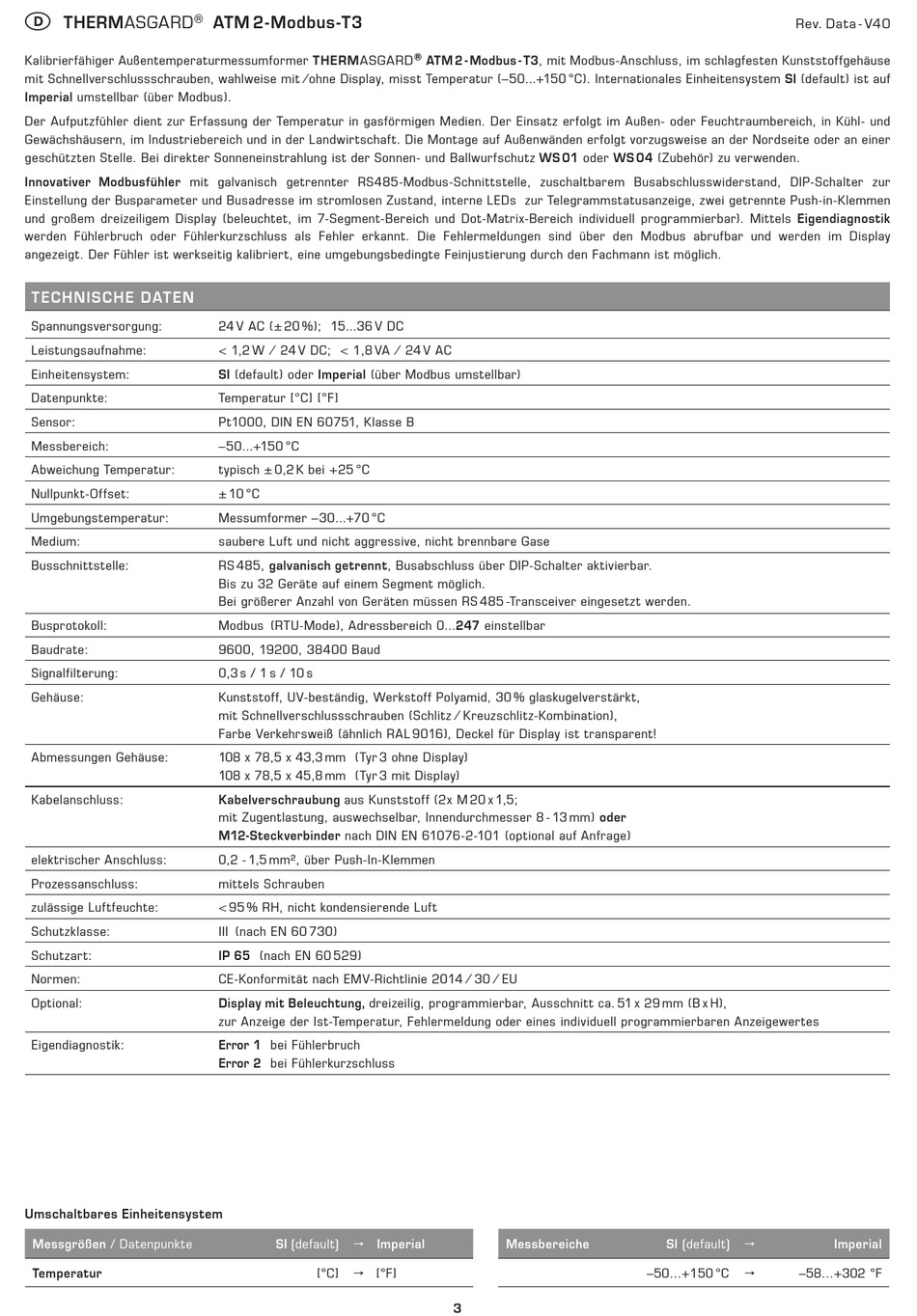

S+S REGELTECHNIK THERMASGARD ATM2-Modbus-T3 Bedienungs- Und Montageanleitung Seite 3

D
®
THERMASGARD
Kalibrierfähiger Außentemperaturmessumformer THERMASGARD
mit Schnellverschluss schrauben, wahl weise mit ⁄ ohne Display, misst Temperatur (–50...+150 °C). Internationales Einheiten system SI (default) ist auf
Imperial umstellbar (über Modbus).
Der Aufputzfühler dient zur Erfassung der Temperatur in gasförmigen Medien. Der Einsatz erfolgt im Außen- oder Feuchtraum bereich, in Kühl- und
Gewächs häusern, im Industriebereich und in der Landwirtschaft. Die Montage auf Außenwänden erfolgt vorzugsweise an der Nordseite oder an einer
geschützten Stelle. Bei direkter Sonnen ein strahlung ist der Sonnen- und Ballwurfschutz WS 01 oder WS 04 (Zubehör) zu verwenden.
Innovativer Modbusfühler mit galvanisch getrennter RS485-Modbus-Schnittstelle, zuschalt barem Bus abschluss wider stand, DIP-Schalter zur
Einstellung der Busparameter und Busadresse im strom losen Zustand, interne LEDs zur Telegrammstatusanzeige, zwei getrennte Push-in-Klemmen
und großem drei zeiligem Display (beleuchtet, im 7-Segment-Bereich und Dot-Matrix-Bereich individuell programmierbar). Mittels Eigendiagnostik
werden Fühlerbruch oder Fühlerkurzschluss als Fehler erkannt. Die Fehler meldungen sind über den Modbus abrufbar und werden im Display
angezeigt. Der Fühler ist werkseitig kalibriert, eine umgebungsbedingte Fein justierung durch den Fachmann ist möglich.
TECHNISCHE DATEN
Spannungsversorgung:
Leistungsaufnahme:
Einheitensystem:
Datenpunkte:
Sensor:
Messbereich:
Abweichung Temperatur:
Nullpunkt-Offset:
Umgebungstemperatur:
Medium:
Busschnittstelle:
Busprotokoll:
Baudrate:
Signalfilterung:
Gehäuse:
Abmessungen Gehäuse:
Kabelanschluss:
elektrischer Anschluss:
Prozessanschluss:
zulässige Luftfeuchte:
Schutzklasse:
Schutzart:
Normen:
Optional:
Eigendiagnostik:
Umschaltbares Einheitensystem
Messgrößen / Datenpunkte
Temperatur
ATM 2-Modbus-T3
24 V AC (± 20 %); 15...36 V DC
< 1,2 W ⁄ 24 V DC; < 1,8 VA ⁄ 24 V AC
SI (default) oder Imperial (über Modbus umstellbar)
Temperatur [°C] [°F]
Pt1000, DIN EN 60751, Klasse B
–50...+150 °C
typisch ± 0,2 K bei +25 °C
± 10 °C
Messumformer –30...+70 °C
saubere Luft und nicht aggressive, nicht brennbare Gase
RS 485, galvanisch getrennt, Busabschluss über DIP-Schalter aktivierbar.
Bis zu 32 Geräte auf einem Segment möglich.
Bei größerer Anzahl von Geräten müssen RS 485 -Transceiver eingesetzt werden.
Modbus (RTU-Mode), Adressbereich 0...247 einstellbar
9600, 19200, 38400 Baud
0,3 s / 1 s / 10 s
Kunststoff, UV-beständig, Werkstoff Polyamid, 30 % glaskugelverstärkt,
mit Schnellverschlussschrauben (Schlitz ⁄ Kreuzschlitz-Kombination),
Farbe Verkehrsweiß (ähnlich RAL 9016), Deckel für Display ist transparent!
108 x 78,5 x 43,3 mm (Tyr 3 ohne Display)
108 x 78,5 x 45,8 mm (Tyr 3 mit Display)
Kabelverschraubung aus Kunststoff (2x M 20 x 1,5;
mit Zugentlastung, auswechselbar, Innendurchmesser 8 - 13 mm) oder
M12-Steckverbinder nach DIN EN 61076-2-101 (optional auf Anfrage)
0,2 - 1,5 mm², über Push-In-Klemmen
mittels Schrauben
< 95 % RH, nicht kondensierende Luft
III (nach EN 60 730)
IP 65 (nach EN 60 529)
CE-Konformität nach EMV-Richtlinie 2014 ⁄ 30 ⁄ EU
Display mit Beleuchtung, dreizeilig, programmierbar, Ausschnitt ca. 51 x 29 mm (B x H),
zur Anzeige der Ist-Temperatur, Fehlermeldung oder eines individuell programmierbaren Anzeigewertes
Error 1 bei Fühlerbruch
Error 2 bei Fühlerkurzschluss
SI (default) → Imperial
[°C] → [°F]
® ATM 2 - Modbus - T3, mit Modbus-Anschluss, im schlagfesten Kunststoff gehäuse
Messbereiche
3
Rev. Data - V40
SI (default) →
–50...+150 °C → –58...+302 °F
Imperial
