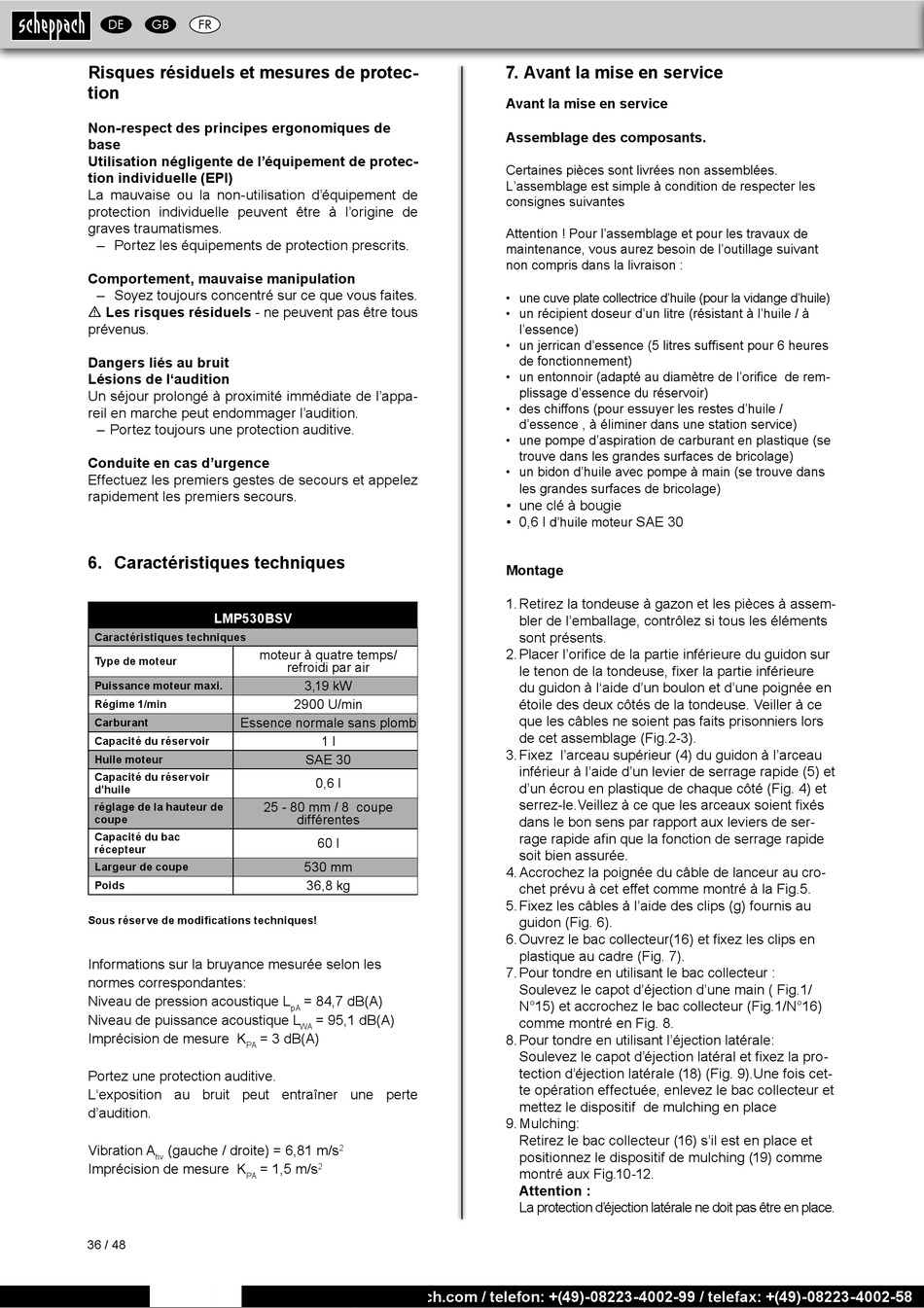

Risques résiduels et mesures de protec-
tion
Non-respect des principes ergonomiques de
base
Utilisation négligente de l'équipement de protec-
tion individuelle (EPI)
La mauvaise ou la non-utilisation d'équipement de
protection individuelle peuvent être à l'origine de
graves traumatismes.
– Portez les équipements de protection prescrits.
Comportement, mauvaise manipulation
– Soyez toujours concentré sur ce que vous faites.
m Les risques résiduels - ne peuvent pas être tous
prévenus.
Dangers liés au bruit
Lésions de l'audition
Un séjour prolongé à proximité immédiate de l'appa-
reil en marche peut endommager l'audition.
– Portez toujours une protection auditive.
Conduite en cas d'urgence
Effectuez les premiers gestes de secours et appelez
rapidement les premiers secours.
6. Caractéristiques techniques
Caractéristiques techniques
Type de moteur
Puissance moteur maxi.
Régime 1/min
Carburant
Capacité du réservoir
Huile moteur
Capacité du réservoir
d'huile
réglage de la hauteur de
coupe
Capacité du bac
récepteur
Largeur de coupe
Poids
Sous réserve de modifications techniques!
Informations sur la bruyance mesurée selon les
normes correspondantes:
Niveau de pression acoustique L
Niveau de puissance acoustique L
Imprécision de mesure K
Portez une protection auditive.
L'exposition au bruit peut entraîner une perte
d'audition.
Vibration A (gauche / droite) = 6,81 m/s
hv
Imprécision de mesure K
36 / 48
internet: www.scheppach.com / email: service@scheppach.com / telefon: +(49)-08223-4002-99 / telefax: +(49)-08223-4002- 58
FR
LMP530BSV
moteur à quatre temps/
refroidi par air
3,19 kW
2900 U/min
Essence normale sans plomb
1 l
SAE 30
0,6 l
25 - 80 mm / 8 coupe
différentes
60 l
530 mm
36,8 kg
= 84,7 dB(A)
pA
= 95,1 dB(A)
WA
= 3 dB(A)
PA
2
= 1,5 m/s
2
PA

7. Avant la mise en service

Avant la mise en service
Assemblage des composants.
Certaines pièces sont livrées non assemblées.
Lʼassemblage est simple à condition de respecter les
consignes suivantes
Attention ! Pour lʼassemblage et pour les travaux de
maintenance, vous aurez besoin de lʼoutillage suivant
non compris dans la livraison :
• une cuve plate collectrice dʼhuile (pour la vidange dʼhuile)
• un récipient doseur dʼun litre (résistant à lʼhuile / à
lʼessence)
• un jerrican dʼessence (5 litres suffisent pour 6 heures
de fonctionnement)
• un entonnoir (adapté au diamètre de l'orifice de rem-
plissage dʼessence du réservoir)
• des chiffons (pour essuyer les restes dʼhuile /
dʼessence , à éliminer dans une station service)
• une pompe dʼaspiration de carburant en plastique (se
trouve dans les grandes surfaces de bricolage)
• un bidon dʼhuile avec pompe à main (se trouve dans
les grandes surfaces de bricolage)
• une clé à bougie
• 0,6 l SAE 30
dʼhuile moteur
Montage
1. Retirez la tondeuse à gazon et les pièces à assem-
bler de l'emballage, contrôlez si tous les éléments
sont présents.
2. Placer l'orifice de la partie inférieure du guidon sur
le tenon de la tondeuse, fixer la partie inférieure
du guidon à l'aide d'un boulon et d'une poignée en
étoile des deux côtés de la tondeuse. Veiller à ce
que les câbles ne soient pas faits prisonniers lors
de cet assemblage (Fig.2-3).
3. Fixez l'arceau supérieur (4) du guidon à l'arceau
inférieur à l'aide d'un levier de serrage rapide (5) et
d'un écrou en plastique de chaque côté (Fig. 4) et
serrez-le.Veillez à ce que les arceaux soient fixés
dans le bon sens par rapport aux leviers de ser-
rage rapide afin que la fonction de serrage rapide
soit bien assurée.
4. Accrochez la poignée du câble de lanceur au cro-
chet prévu à cet effet comme montré à la Fig.5.
5. Fixez les câbles à l'aide des clips (g) fournis au
guidon (Fig. 6).
6. Ouvrez le bac collecteur(16) et fixez les clips en
plastique au cadre (Fig. 7).
7. Pour tondre en utilisant le bac collecteur :
Soulevez le capot d'éjection d'une main ( Fig.1/
N°15) et accrochez le bac collecteur (Fig.1/N°16)
comme montré en Fig. 8.
8. Pour tondre en utilisant l'éjection latérale:
Soulevez le capot d'éjection latéral et fixez la pro-
tection d'éjection latérale (18) (Fig. 9).Une fois cet-
te opération effectuée, enlevez le bac collecteur et
mettez le dispositif de mulching en place
9. Mulching:
Retirez le bac collecteur (16) s'il est en place et
positionnez le dispositif de mulching (19) comme
montré aux Fig.10-12.
Attention :
La protection d'éjection latérale ne doit pas être en place.
