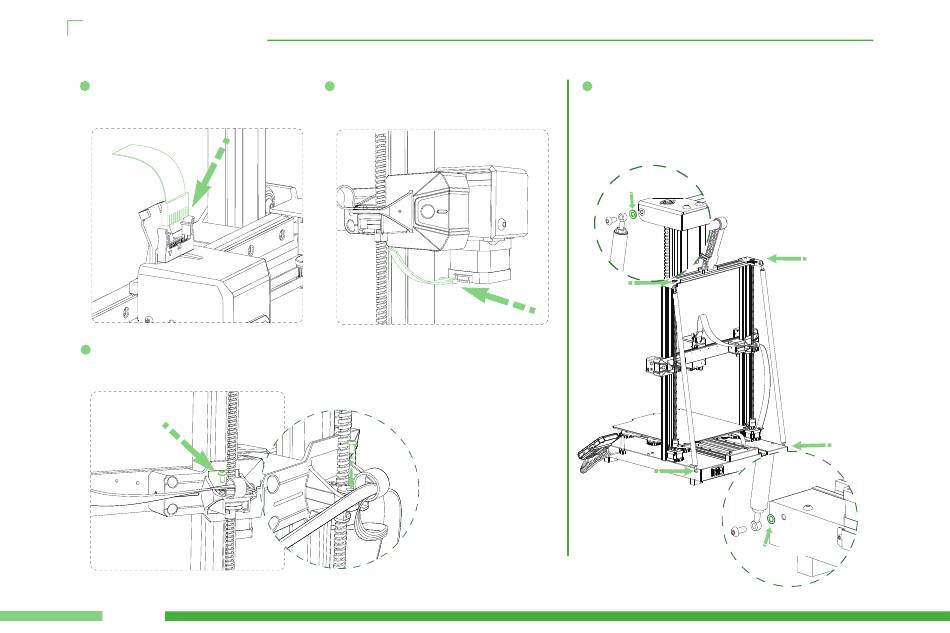

2. Auspackvorgang
Das Flachbandkabel durch die feste
7
Blechplatte führen und dann in den Hornan-
schluss oben am Extruderkopf einstecken.
Befestigen Sie den R-Clip mit 1 Schraube M3*4
8
（Schraubenpaket ⑤）am Ende der X-Achsen-
befestigung.
M3*4
32
Stecken Sie das 6-polige Kabel des Motors
9
in den Anschluss des X-Achsenmotors.
M3*4
Befestigen Sie das obere Ende der Schrägstange mit 2
10
Schrauben M5*10（Schraubenpaket ⑥）und das
untere Ende mit 2 Schrauben M5*16 （Schraubenpa-
ket ⑦）(4 Unterlegscheiben M5 müssen bei der
Installation verwendet werden, um ein Lösen zu
verhindern).
Unterlegscheiben M5
M5*10
M5*16
Unterlegscheiben M5
M5*10
M5*16
