2. Auspackvorgang

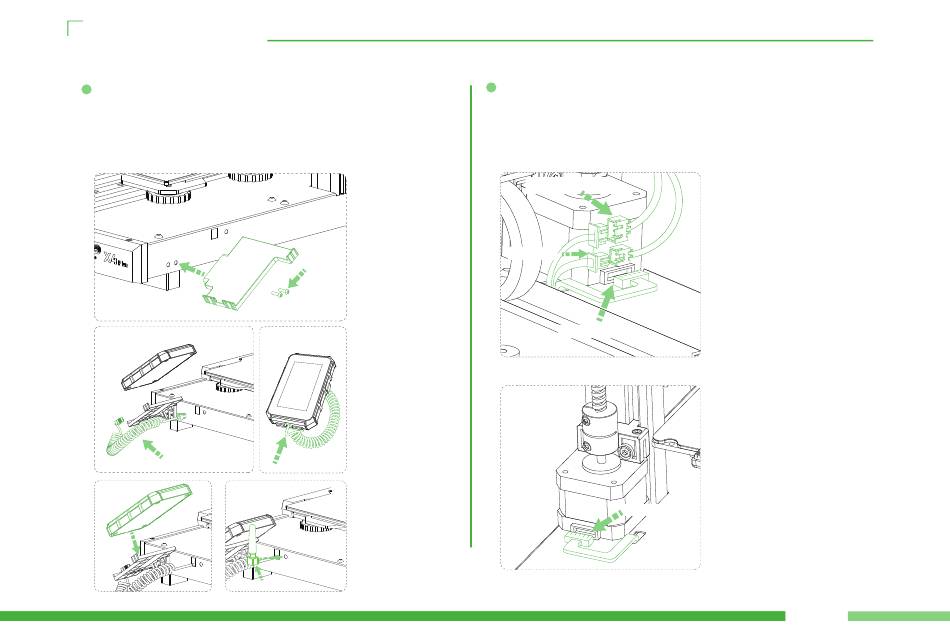

Befestigen Sie die Displayhalterung mit 2 Schrauben M3*12
5
(Schraubenpaket ④）an der rechten Seite des Gerätes (siehe Bild a).
Verbinden Sie dann die Enden des Telefonkabels mit dem Anschluss
am Gerät und mit dem Display (siehe Bild b und c).
Dann das Display in die Halterung einsetzen. Schließen Sie die
Wi-Fi-Antenne an (siehe Bild d und e).
b
Anzeigeverbindung
Linie
d
a
M3*12
c
e
WiFi-Antenne
Stecken Sie das 3-polige Kabel des Materialbruchdetektors in den
6
Anschluss für den Materialbruchdetektor. Stecken Sie dann das
2-polige Kabel der oberen LED-Leuchte in den Anschluss für die
LED-Leuchte. Zuletzt die 4-poligen Kabel der Motoren in die
Anschlüsse der Z-Achsenmotoren auf beiden Seiten einstecken.
Materialbruchdetektors
LED-Leuchte
Z-Achsenmotoren
Queer Z-Achsenmotoren
Z-Achsenmotoren
Rechts Z-Achsenmotoren
31
