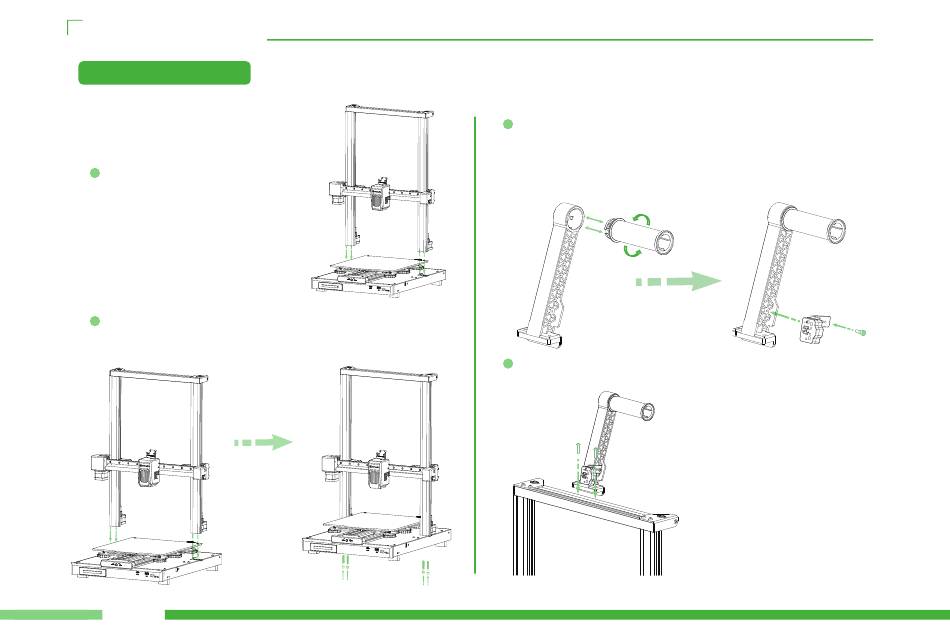

2. Auspackvorgang
2.1 Produktinstallation
Setzen Sie den Portalrahmen in die
1
Nut auf dem Sockel ein. Stellen Sie
sicher, dass die Ausrichtung des
Portalrahmen mit der Ausrichtung
der Nut übereinstimmt.
Befestigen Sie den Portalrahmen mit 4 M5 x 40 Schrauben（
2
Schraubenpaket ①）am Sockel. Ziehen Sie die Schrauben fest,
während Sie den Profil an der Innenseite anliegen haben,um eine
Neigung nach außen zu vermeiden.
30
3
4
M5*40
M5*40
Die Komponenten des Materialgestells gemäß der Abbildung montie-
ren: Das Materialrohr durch das Materialgestell führen und zusammen
mit der Materialabdeckung festschrauben. Anschließend wird mit einer
Schraube φ4x3xM3（Schraubenpaket ②）die Komponente des
Materialbruchdetektors auf der rechten Seite des Materialgestells
montiert.
Befestigen Sie die Komponenten des Materialgestells mit 2 Schrauben
M4*18 （Schraubenpaket ③）an der oberen Querstange.
M4*18
φ4x3xM3
