Menü "Benutzerführung"
Zuordnung Grenzwert
Navigation
Beschreibung
Auswahl
Zusätzliche Information
* Sichtbar in Abhängigkeit von Bestelloptionen oder Geräteeinstellungen
22
 Benutzerführung → Inbetriebnahme → PFS-Ausgang 1 → Zuord. Grenzwert
Prozessgröße wählen, die auf Grenzwertüberschreitungen überwacht werden soll. Wenn
ein Grenzwert der gewählten Prozessgröße überschritten wird, wird der Ausgang einge-
schaltet.
• Aus
• Volumenfluss
• Fließgeschwindigkeit
*
• Temperatur
Einschaltpunkt > Ausschaltpunkt
Verhalten des Statusausgangs bei Einschaltpunkt > Ausschaltpunkt:
• Prozessgröße > Einschaltpunkt: Transistor leitend
• Prozessgröße < Ausschaltpunkt: Transistor nicht leitend

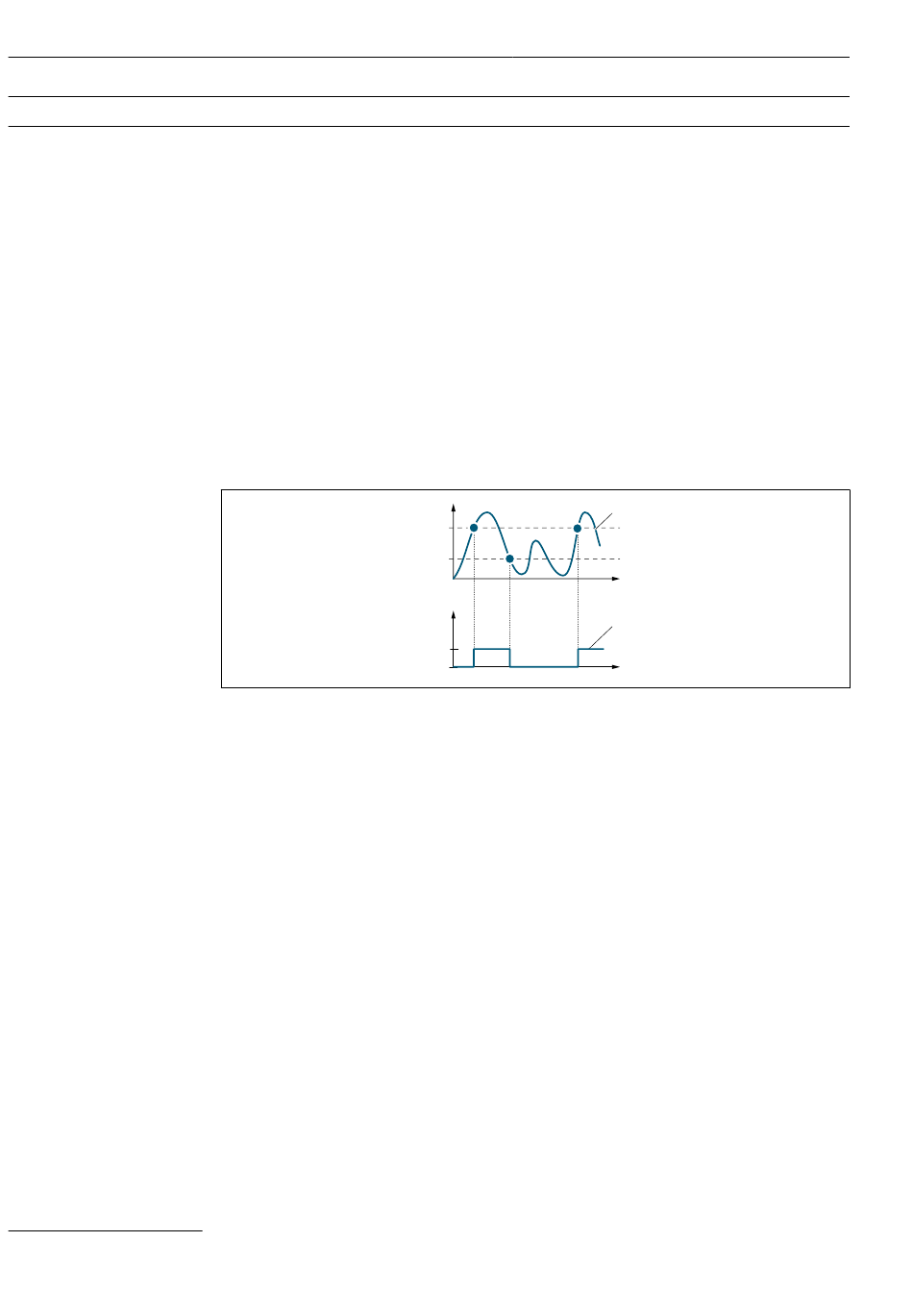

1 Einschaltpunkt
2 Ausschaltpunkt
3 Leitend
4 Nicht leitend
A Prozessgröße
B Statusausgang
Einschaltpunkt < Ausschaltpunkt
Verhalten des Statusausgangs bei Einschaltpunkt < Ausschaltpunkt:
• Prozessgröße < Einschaltpunkt: Transistor leitend
• Prozessgröße > Ausschaltpunkt: Transistor nicht leitend
1
2
3
4
Dosimag IO-Link
A
t
B
t
