Endress+Hauser IO-Link Dosimag Beschreibung Seite 20

Menü "Benutzerführung"
Impulsbreite
Navigation
Beschreibung
Eingabe
Zusätzliche Information
Impulswertigkeit
Navigation
Beschreibung
Eingabe
Funktion Schaltausgang
Navigation
Beschreibung
20
 Benutzerführung → Inbetriebnahme → PFS-Ausgang 1 → Impulsbreite
Dauer eines Impulses festlegen.
Die maximale Impulsrate wird bestimmt durch fmax = 1 / (2 × Impulsbreite). Die Pause
zwischen zwei Impulsen (P) dauert mindestens so lange wie die eingestellte Impulsbreite
(B).
Die maximale Durchflussmenge wird bestimmt durch Qmax = fmax × Impulswertigkeit.
Wenn die Durchflussmenge diese Grenzwerte überschreitet, zeigt das Messgerät die Diag-
nosemeldung "443 Impulsausgang gesättigt".
Beispiel:
Impulswertigkeit: 0,1 g
Impulsbreite: 0,1 ms
fmax: 1 / (2 × 0,1 ms) = 5 kHz
Qmax: 5 kHz × 0,1 g = 0,5 kg/s
0,05 ... 2 000 ms

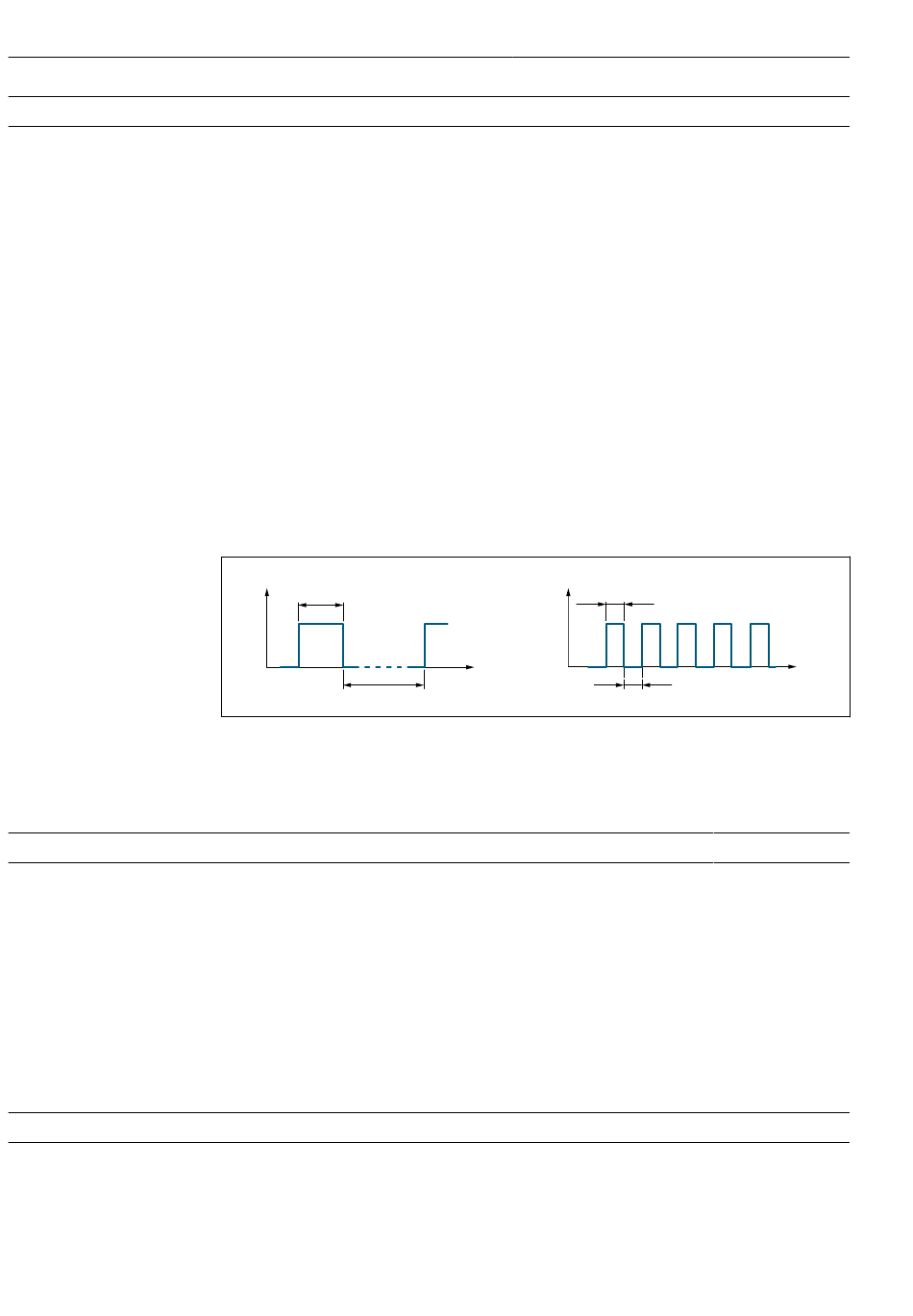

Beschreibung
U[V]
B < P
B
P
B Eingegebene Impulsbreite
P Pausen zwischen den einzelnen Impulsen
 Benutzerführung → Inbetriebnahme → PFS-Ausgang 1 → Impulswertigkeit
Messwert eingeben, dem ein Impuls entspricht.
Je kleiner die Impulswertigkeit, desto besser ist die Auflösung und desto höher ist die Fre-
quenz der Impulse.
Gleitkommazahl mit Vorzeichen
 Benutzerführung → Inbetriebnahme → PFS-Ausgang 1 → Funkt.Schaltausg
Dem Schaltausgang eine Funktion zuordnen.
U[V]
B
t
P
Dosimag IO-Link

B = P
t
A0026882


Endress+Hauser
