Menü "Benutzerführung"
Zusätzliche Information
16
Auswahl
• Option Impuls
Mengenproportionaler Impuls mit einzustellender Impulsbreite. Immer wenn die Impuls-
wertigkeit für die definierte Prozessgröße erreicht wurde, wird ein Impuls ausgegeben,
dessen Dauer im Parameter "Impulsbreite" eingestellt wird.
Die Prozessgröße für den Impulsausgang wird in Parameter "Zuordnung Impulsausgang "
festgelegt.
• Option Automatischer Impuls
Mengenproportionaler Impuls mit einem festen Impuls-Pausenverhältnis von 1:1.
Immer wenn eine bestimmte Menge (Impulswertigkeit) für die definierte Prozessgröße
erreicht wird, wird ein Impuls ausgegeben.
Die Prozessgröße für den Impulsausgang wird in Parameter "Zuordnung Impulsausgang "
festgelegt.
• Option Frequenz
Die Ausgangsfrequenz ist proportional zum Wert der zugeordneten Prozessgröße, mit
einem Impuls-Pausenverhältnis von 1:1.
Die Prozessgröße für den Frequenzausgang wird in Parameter "Zuordnung Frequenzaus-
gang" festgelegt.
• Option Schalter
Zeigt, wenn sich der Gerätezustand ändert, z.B. bei Alarm, Warnung oder Erreichen
eines Grenzwerts.
Der Schaltausgang kennt zwei Zustände: Er kann leitend sein oder nicht leitend.
Wenn die Funktion, die dem Schaltausgang zugewiesen ist, ausgelöst wird, ist der
Schaltausgang je nach Konfiguration entweder dauerhaft leitend oder dauerhaft nicht
leitend.
Option "Impuls"
Beispiel
• Durchflussmenge ca. 100 g/s
• Impulswertigkeit 0,1 g
• Impulsbreite 0,05 ms
• Impulsrate 1 000 Impuls/s

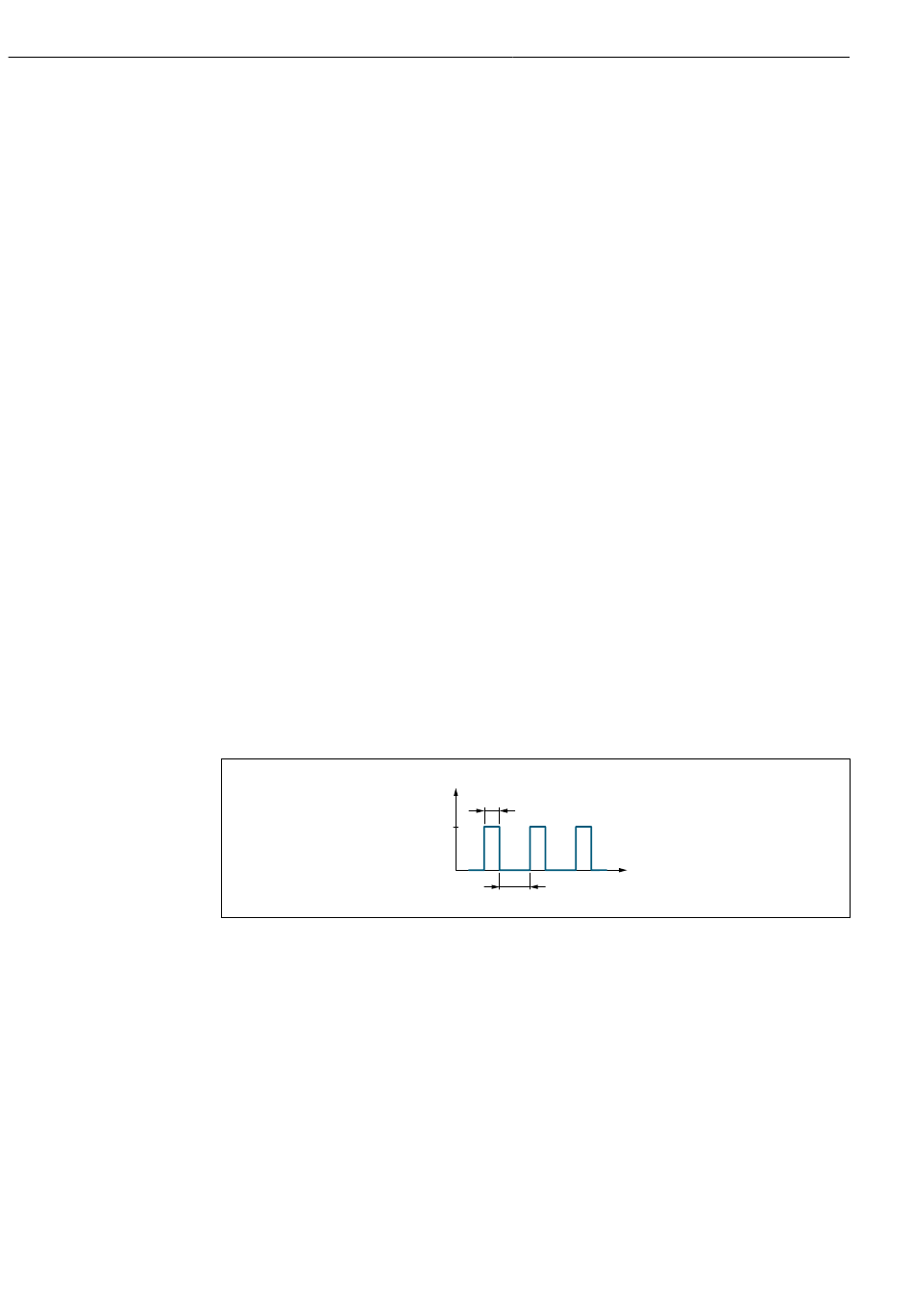

 1 Mengenproportionaler Impuls (Impulswertigkeit) mit einzustellender Impulsbreite
B Eingegebene Impulsbreite
P Pausen zwischen den einzelnen Impulsen
Option "Frequenz"
Beispiel
• Durchflussmenge Q ca. 100 g/s
• Min. Frequenz (f ) 0 Hz
min
• Max. Frequenz (f ) 1000 Hz
max
• Durchflussmenge bei min. Frequenz (Q
• Durchflussmenge bei max. Frequenz (Q
• Ausgangsfrequenz (f
out
f = f + Q × [(f - f
out min max min
0 Hz + 100 g/s × [(1000 Hz - 0 Hz)/(1000 g/s - 0 g/s )] = 100 Hz
U[V]
B
24
0
P
) 0 g/s
min
) 1000 g/s
max
) ca. 100 Hz
)/(Q - Q )] =
max min
Dosimag IO-Link
B < P
t
