Endress+Hauser IO-Link Dosimag Beschreibung Seite 15

Dosimag IO-Link
Betriebsart
Navigation
Beschreibung
Auswahl
Endress+Hauser
Q
6
5

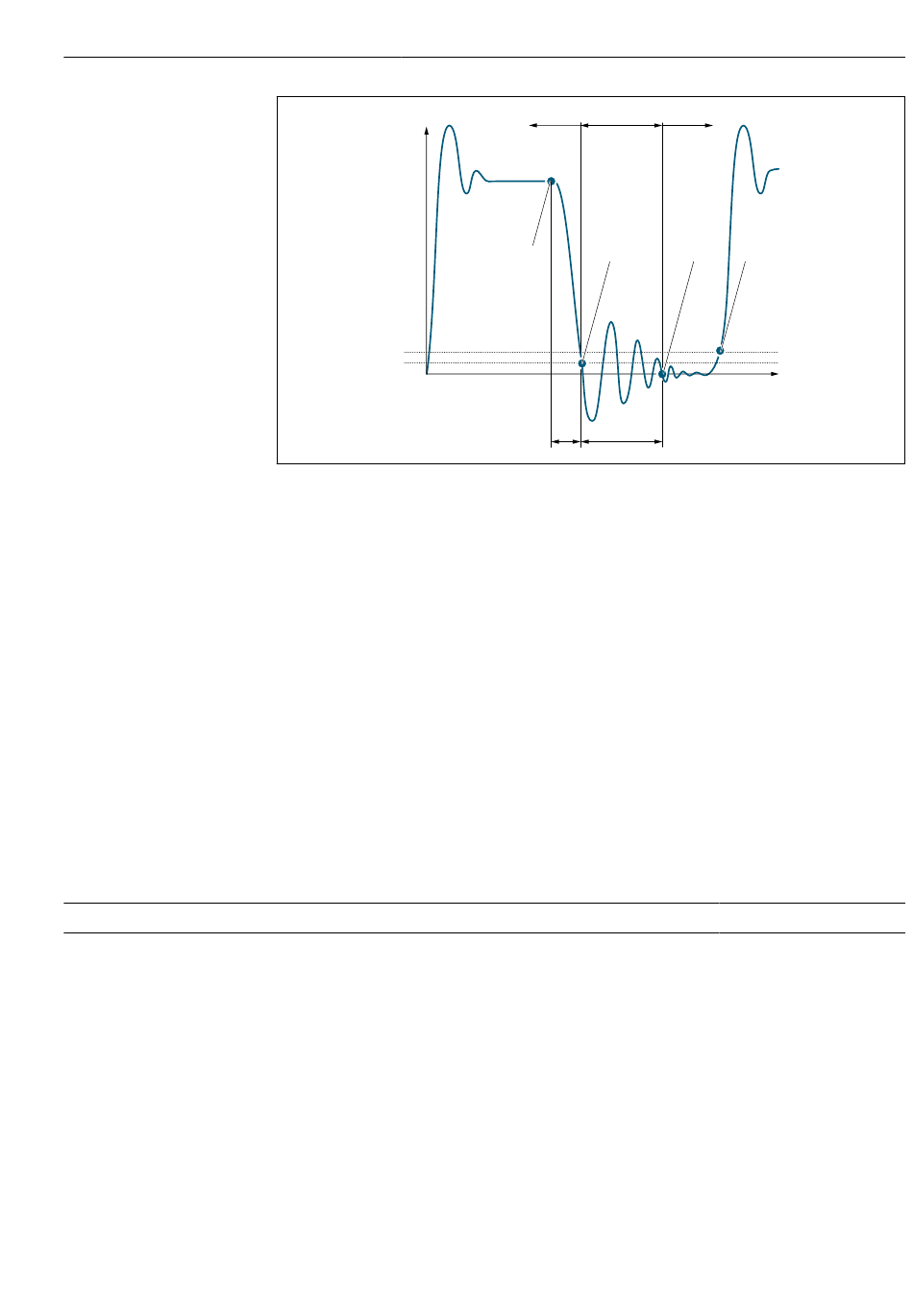

Q Durchfluss
t Zeit
A Nachlauf
B Druckstoß
C Druckstoßunterdrückung aktiv gemäß eingegebener Zeitspanne
D Druckstoßunterdrückung inaktiv
1 Ventil schließt
2 Schleichmengen-Einschaltpunkt unterschritten: Druckstoßunterdrückung wird aktiviert
3 Eingegebene Zeitspanne abgelaufen: Druckstoßunterdrückung wird deaktiviert
4 Aktueller Durchflusswert wird wieder verarbeitet und angezeigt
5 Einschaltpunkt für Schleichmengenunterdrückung
6 Ausschaltpunkt für Schleichmengenunterdrückung
2.1.5 Impuls-/Frequenz-/Schaltausgang 1 ... n
Navigation  Benutzerführung → Inbetriebnahme → PFS-Ausgang 1 ... n
 Benutzerführung → Inbetriebnahme → PFS-Ausgang 1 → Betriebsart
Den Betriebsmodus für den Ausgang wählen.
• Aus
• Impuls
• Automatischer Impuls
• Frequenz
• Schalter
D C D
1 2 3
A B
Menü "Benutzerführung"
4
t
A0012888

15
