Motor-Gruppensteuerung MS 4
Montage- und Bedienungsanleitung
Montageanleitung
Um eine einwandfreie Funktion zu gewährleisten, sind die Montage-
bedingungen der Schutzart IP 54 zu berücksichtigen.

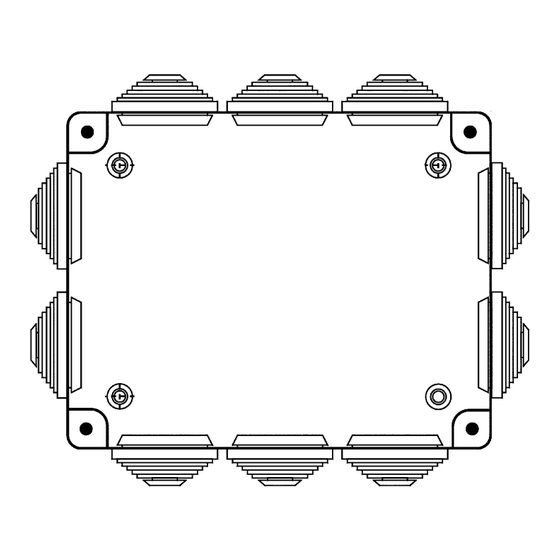

Die Befestigung erfolgt über vier Befestigungsschrauben. Mit dem
beiliegenden Maßbild können die Befestigungspunkte genau fest-
gelegt werden.
Nach Anbringen des Gehäuses sind alle Verbindungen laut An-
schlussplan herzustellen. Die Kabel können dabei bequem durch die
vorgegebenen Kabelöffnungen zugeführt werden.
Achtung: Beim Anschluss sind die geltenden VDE-Bestimmun-
gen, insbesondere DIN VDE 0100/0700 sowie die gel-
tenden Vorschriften der örtlichen EVU und UVV zu
beachten.
Desweiteren ist zu beachten, dass Kleinspannungs-
leitungen (Leitungen für Zentral- und Gruppenbefehle)
nicht in einem Kabelstrang mit Netzleitungen (230 VW)
zu verlegen sind.
Bedienung
Alle angeschlossenen Antriebe werden nur mit dem Zentraltaster
betätigt.
Anstelle des Zentraltasters kann auch eine Vestamatic Schaltuhr
verwendet werden. Hierbei wird die Sonderausführung mit einem
potentialfreien Ausgang und 120 Sekunden Impuls eingesetzt, z.B.
Rolltec Plus potentialfrei 120 Sekunden.
Geräteübersicht
MS 4 – Steuerung für 4 Antriebe
MS 8 – Steuerung für 8 Antriebe
Anschlussplan
Maßbilder
Bei einer externen Absicherung von 10 A träge ergeben sich folgende
Motorenanschlussmöglichkeiten:
– max. 3 Motoren bis 2,4 A (Stromaufnahme)
– max. 6 Motoren bis 1,4 A (Stromaufnahme)
– max. 8 Motoren bis 1,0 A (Stromaufnahme)
Technische Daten
Betriebsspannung:
Bemessungs-Stoßspannung: 2,5 kV
Leistungsaufnahme:
Ausgang:
Schaltleistung:
Betriebstemperaturbereich:
Schutzart:
Verschmutzungsgrad:
Das CE-Zeichen ist ein Freiverkehrszeichen, das sich aus-
p
schließlich an die Behörde wendet und keinerlei Zusicherung
von Eigenschaften beinhaltet. Eine vollständige Konformitäts-
erklärung zu diesem Produkt finden Sie auf unserer Homepage
im Internet unter: http://www.vestamatic.de
Technische Änderungen vorbehalten!
230 VW, 50 Hz
ca. 1,8 W
250 VW, 50 Hz, 4 A, cos f > 0,8 ind.
0 – 40 °C
IP 54
2
