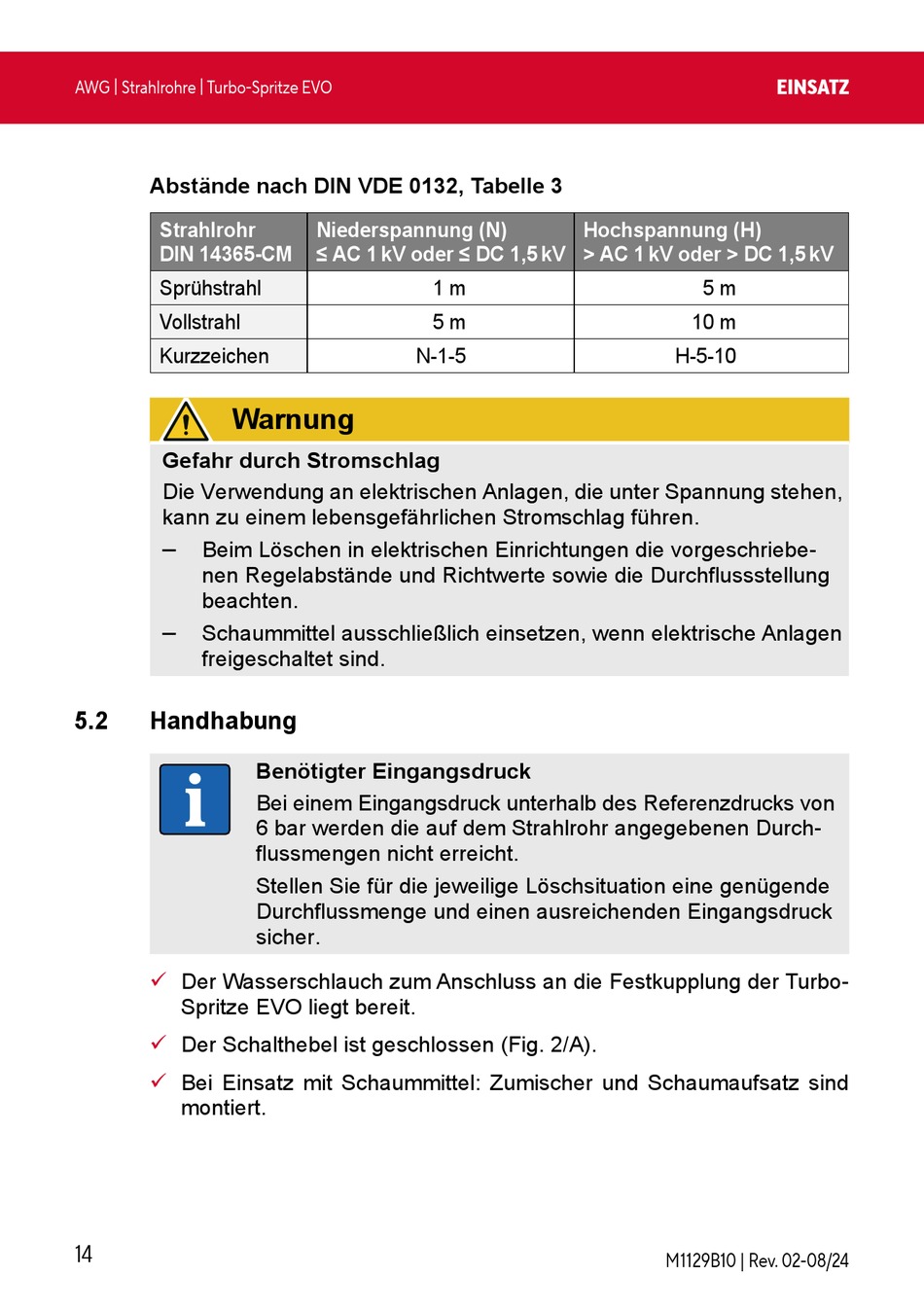

AWG | Strahlrohre | Turbo-Spritze EVO
Abstände nach DIN VDE 0132, Tabelle 3
Strahlrohr
DIN 14365-CM
Sprühstrahl
Vollstrahl
Kurzzeichen
Warnung
Gefahr durch Stromschlag
Die Verwendung an elektrischen Anlagen, die unter Spannung stehen,
kann zu einem lebensgefährlichen Stromschlag führen.
–
Beim Löschen in elektrischen Einrichtungen die vorgeschriebe-
nen Regelabstände und Richtwerte sowie die Durchflussstellung
beachten.
–
Schaummittel ausschließlich einsetzen, wenn elektrische Anlagen
freigeschaltet sind.
5 .2
Handhabung
Der Wasserschlauch zum Anschluss an die Festkupplung der Turbo-
9
Spritze EVO liegt bereit.
Der Schalthebel ist geschlossen (Fig. 2/A).
9
Bei Einsatz mit Schaummittel: Zumischer und Schaumaufsatz sind
9
montiert.
14
Niederspannung (N)
≤ AC 1 kV oder ≤ DC 1,5 kV
N-1-5
Benötigter Eingangsdruck
Bei einem Eingangsdruck unterhalb des Referenzdrucks von
6 bar werden die auf dem Strahlrohr angegebenen Durch-
flussmengen nicht erreicht.
Stellen Sie für die jeweilige Löschsituation eine genügende
Durchflussmenge und einen ausreichenden Eingangsdruck
sicher.
Hochspannung (H)
> AC 1 kV oder > DC 1,5 kV
1 m
5 m
EINSaTZ
5 m
10 m
H-5-10
M1129B10 | Rev. 02-08/24
