TURBOSPRITZE 2235 - C, EN 15182-2, VSP
BESCHREIBUNG UND BEDIENUNGSANLEITUNG
Bitte lesen und verstehen Sie diese Betriebsanleitung vor der Inbetriebnahme!
Diese Anleitung sollte jedem Anwender verfügbar gehalten werden!

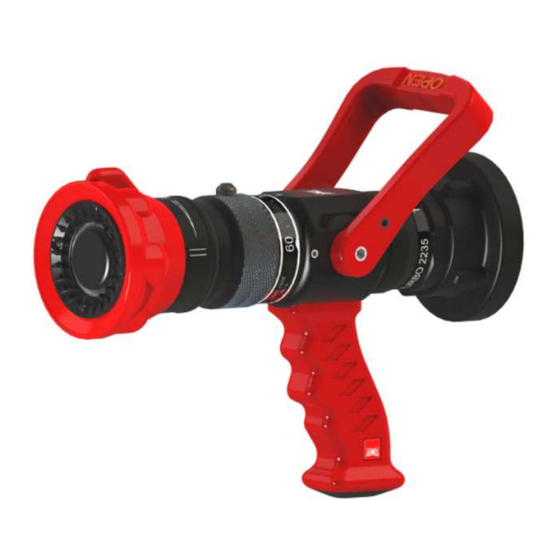

Absperrbares und durchflussverstellbares Hohlstrahlrohr zur Abgabe von Löschwasser in Form von Voll- und
winkelveränderlichem Sprühstrahl, einsetzbar in elektrischen Anlagen bis Nennspannung 380kV.
Maximaler Arbeitsdruck: 16bar. Ausgestattet mit einer Vollstrahlsperre (VSP).
Bedien- und Anzeigenelemente:
Absperrung:
Absperren und Öffnen des Strahlrohrs erfolgt über den Bügelschalthebel.
Hebel nach vorne „CLOSED", Hebel nach hinten „OPEN".
Durchflussmengenverstellung mit „Pointer" und Spülmöglichkeit
Durch Drehen des Mengenreglers kann die Durchflussmenge 60 – 130 – 235 l/min bei 6 bar an der Turbospritze
eingestellt werden. Die Position 130 l/min ist durch einen zusätzlichen Knopf gekennzeichnet (Pointer) und befindet sich
oben, bei der kleinen Durchflussmenge rechts (3-Uhr-Position), bei der großen Durchflussmenge links (9-Uhr-Position).
Durch Drehen des Mengenreglers entgegen dem Uhrzeigersinn über die 235 l/min Position hinaus wird die Spülposition
eingestellt. Der Pointer befindet sich dann unten (7-Uhr-Position).
Die Positionen 60, 130 und 235 l/min sind durch Rasterungen fixiert. Die Spülposition wird durch Rattern angezeigt.
Strahlformverstellung mit „Pointer"
Durch Drehen des roten Strahlrohrkopfes / Strahlformhülse wird der Winkel des Sprühstrahls verändert. Der auf der
Strahlformhülse befindliche Pointer ist beim Sprühstrahl von ca. 60° oben: Durch Drehen der Strahlformhülse entgegen
den Uhrzeigersinn wird in den maximalen Sprühstrahl 120°, im Uhrzeigersinn in einen Sprühstrahl von ca. 30° gedreht.
Dabei steht der Pointer in 11-Uhr bzw. 2-Uhr-Position.
