AWG Turbo-Spritze 2400-C Beschreibung Und Bedienungsanleitung

KUPPLUNGEN I ARMATUREN I
Prüfzertifikate Konformität EN15182 mit Prüfnummern der Feuerwehrprüfstelle TZW
LW 004/15
TURBOSPRITZE 2400 EN15182-2
BESCHREIBUNG UND BEDIENUNGSANLEITUNG
Bitte lesen und verstehen Sie diese Betriebsanleitung vor der Inbetriebnahme!
Diese Anleitung sollte jedem Anwender verfügbar gehalten werden!
Absperrbares und durchflussverstellbares Hohlstrahlrohr zur Abgabe von Löschwasser in Form von Voll- und
winkelveränderlichem Sprühstrahl, einsetzbar in elektrischen Anlagen bis Nennspannung 380kV.
Maximaler Arbeitsdruck: 16bar.
Ausführung "GOLD": Ausgestattet mit hochwertigerem Eloxal und korrosionsbeständigem Schalthebel und
Handgriff aus schlagzähem technischem Kunststoff. Mit MED - Zulassung.
Bedien- und Anzeigenelemente:
Absperrung:
Absperren und Öffnen des Strahlrohrs erfolgt über den Bügelschalthebel.
Hebel nach vorne „CLOSED", Hebel nach hinten „OPEN".
Durchflussmengenverstellung mit „Pointer" und Spülmöglichkeit
Durch Drehen des Mengenreglers kann die Durchflussmenge 130 – 235 – 400 l/min bei 6 bar an der Turbospritze
eingestellt werden. Die Position 130 l/min ist durch einen zusätzlichen Knopf gekennzeichnet (Pointer) und befindet sich
oben, bei der kleinen Durchflussmenge rechts (3-Uhr-Position), bei der großen Durchflussmenge links (9-Uhr-Position).
Durch Drehen des Mengenreglers entgegen dem Uhrzeigersinn über die 400 l/min Position hinaus wird die Spülposition
eingestellt. Der Pointer befindet sich dann unten (7-Uhr-Position).
Die Positionen 130, 235 und 400 l/min sind durch Rasterungen fixiert. Die Spülposition wird durch Rattern angezeigt.
M1-049-B01-01-10/15 Seite 1
© AWG Fittings GmbH . Bergstraße 25 . D-89177 Ballendorf . info@awg-fittings.com . www.awg-fittings.com
STRAHLROHRE I PUMPENZUBEHÖR I VORBEUGENDER BRANDSCHUTZ I HOCHWASSERSCHUTZ

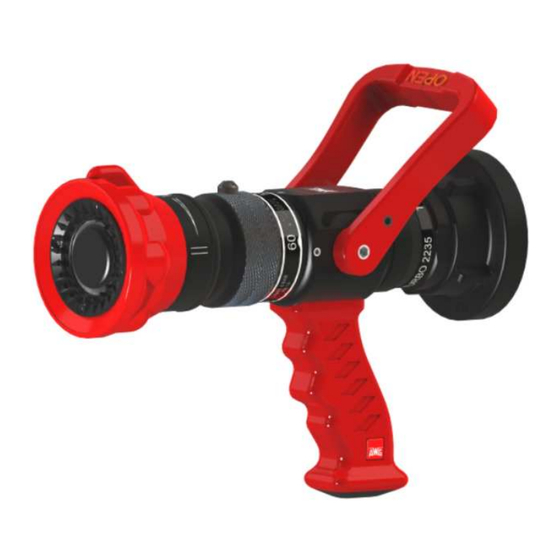

Turbo-Spritze 2400-C
Turbo-Spritze 2400 GOLD-C
Technische Änderungen und Fehler vorbehalten.
Typ TURBO-GOLD:
Schiffzulassung auf Basis EN15182 mit
MED Zertifikaten von DNV:
MED-B-7307 und MED-D-1579
LW 002/15
Nr. 10071833
Nr. 62026241
ID-Nr. 10071833
ID-Nr. 62026241
