AWG FD Z2 Originalbetriebsanleitung Seite 9

AWG | Armaturen | Zumischer FD Z2 und Z4
3 .4 Kenndaten
Durchfluss bei 5 bar
Druckverlust
(bei 2-3 bar Gegendruck)
Max. Betriebsdruck
Zumischrate
Einsatztemperatur
3 .5 Übersicht
1
1 Festkupplung Eingangsseite
2
Düsenkörper
3 Ansaugvorrichtung
4 Einstellhülse
5
Einstellskala

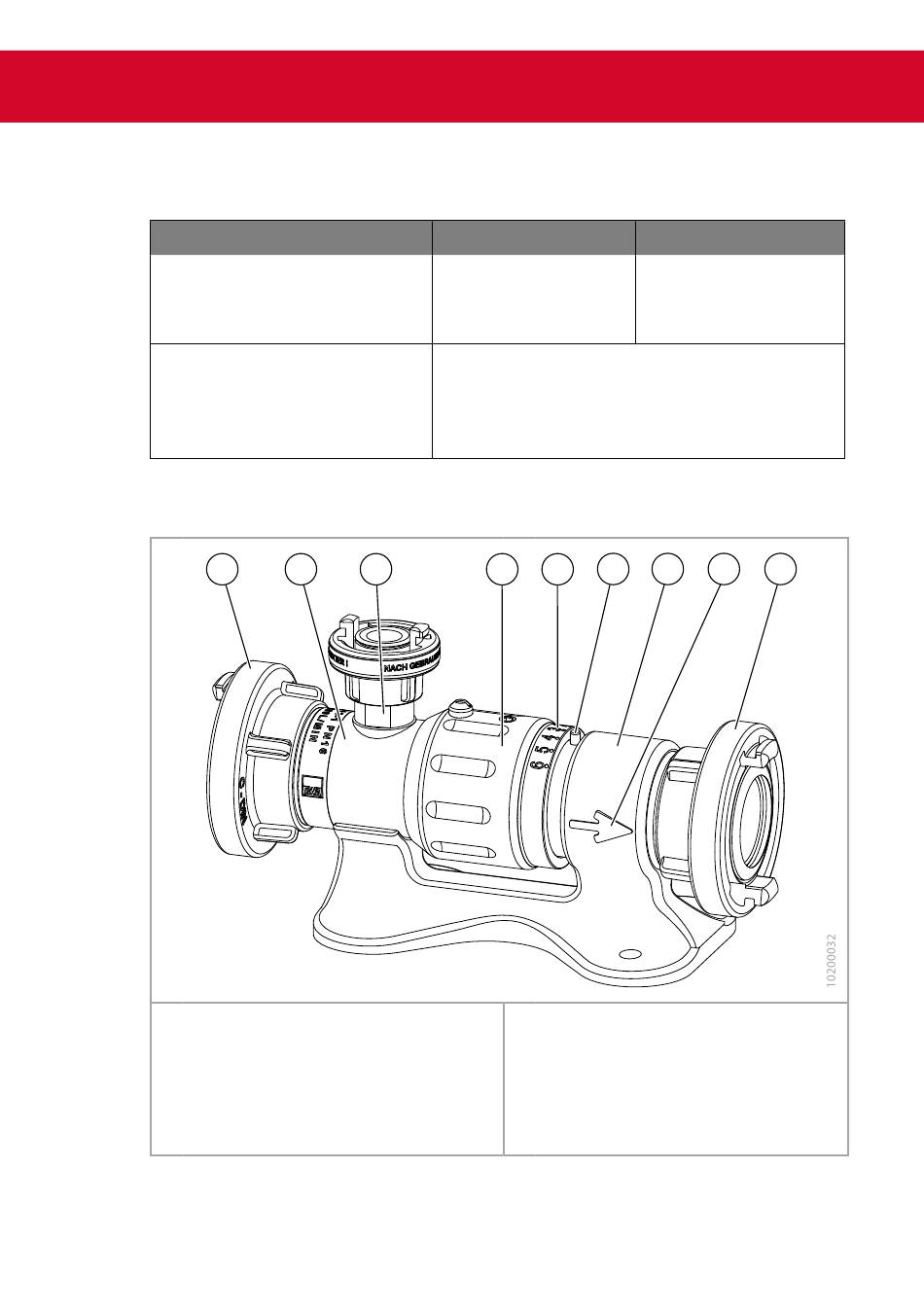

Fig. 1 Übersicht AWG Zumischer FD
M1008B10 | Rev. 03-08/24
Z2
200 l/min
45 % – 50 %
2 3
Z4
400 l/min
45 % – 50 %
16 bar (PN16)
0,1 / 0,2 / 0,5 / 1 / 2 / 3 / 4 / 5 / 6 %
- 20 °C* bis + 60 °C
* bei fließendem Wasser
4 5 6
6 Stift
7
Standfuß
8 Pfeil Durchflussrichtung
9 Festkupplung Ausgangsseite
BESchrEiBung
7 8 9
9
