Hinweise Zumischrate
Die angegebenen Zumischraten gelten für synklische Schaummittel bzw.
Löschmittelzusätze. Die Skala an der Einstellhülse ist justiert auf synthe-
tische Mehrbereichsschaummittel.
Bei kalten Einsatztemperaturen (unter 0°C) kann speziell bei struktur-
viskosen Schaumlöschmitteln, z.B. vaPUREx
Anpassung der Saugseite (Einsatz eines Ansaugschlauchs, Ø 38 mm)
erforderlich sein, um eine reale Zumischrate von 3% zu erreichen.
Insbesondere im Bereich von 0,1 bis 0,5% hängt die Ansaugmenge stark
von der Viskosität des Schaummittels ab. Die EN 16712-1 lässt bis 1%
dementsprechend eine große Ratentoleranz von 50% zu.
Wasser wird beispielsweise deutlich mehr angesaugt.
Die Skala an der Einstellhülse gibt daher lediglich einen Richtwert an.
Hinweis In Stellung "0" kann eine minimale Restmenge angesaugt werden.
5 .2

Handhabung

1
1 Kupplung Schlauch/Pumpe
2
Festkupplung Eingangsseite
3 Kupplung Ansaugschlauch

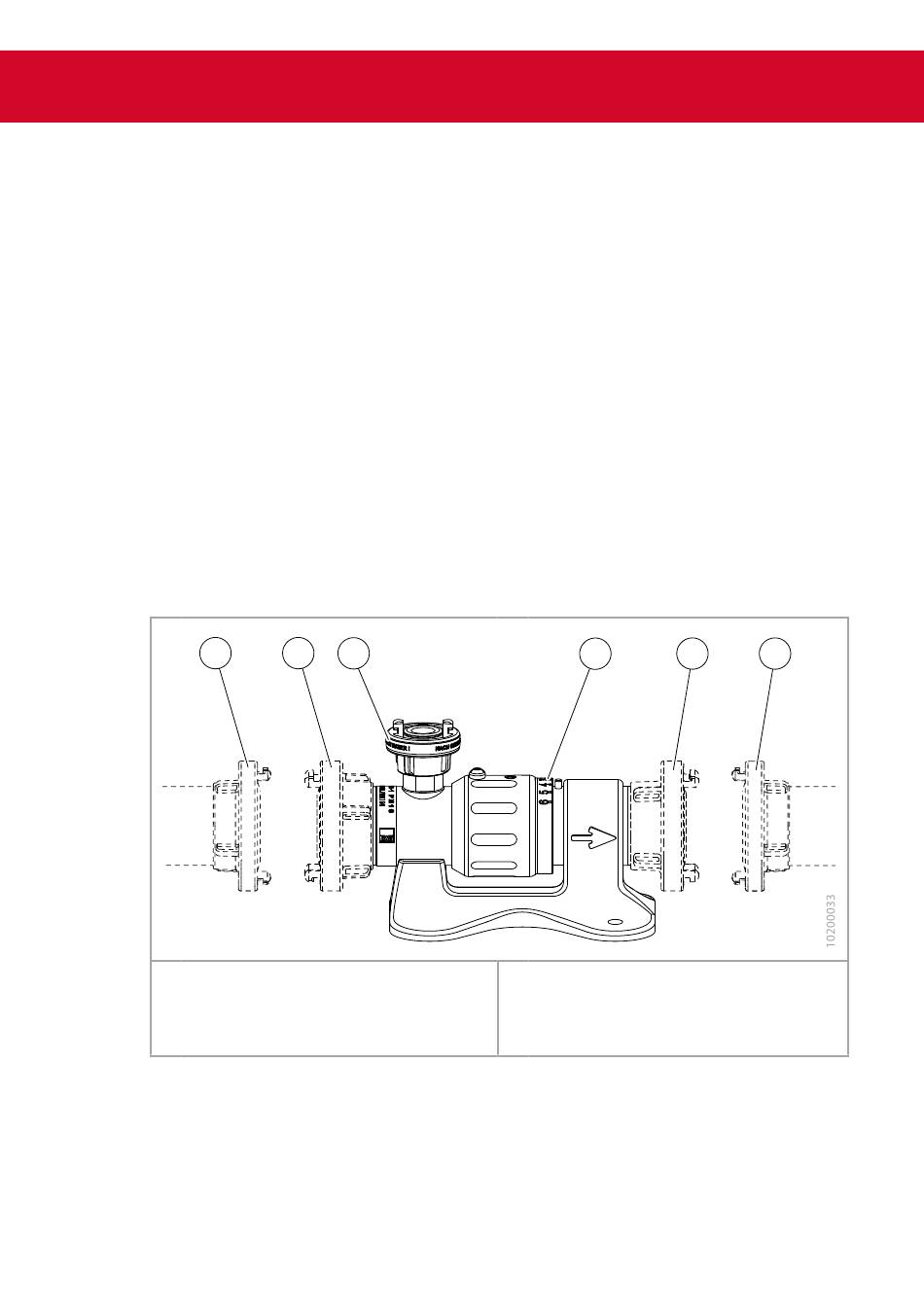

Fig. 3 Handhabung
14
2 3
AR 3/3 F-5 #8342, eine
®
4
4 Einstellhülse
5
Festkupplung Ausgangsseite
6 Kupplung Schlauch/Wurfrohr
