Seite 1

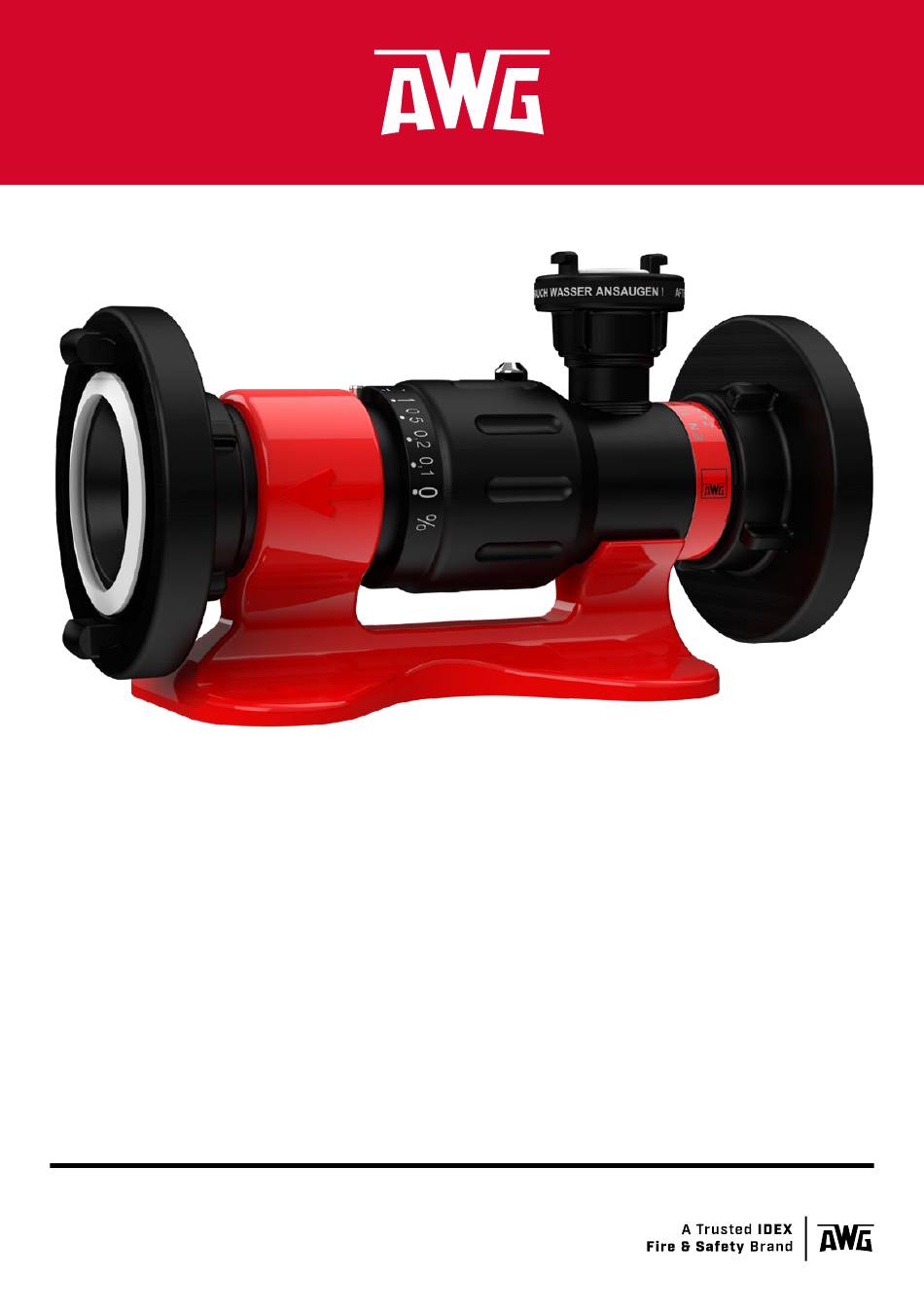

ZUMISCHER FD Z2 UND Z4 INDUCTORS FD Z2 AND Z4 DIN EN 16712-1 DIN EN 16712-1 Zum Einbringen flüssiger Löschmittel zusätze in Used to feed liquid foam concentrates into a einem einstellbaren Mischungsverhältnis in eine hose line at an adjustable mixing rate.
Seite 2
AWG | Armaturen | Zumischer FD Z2 und Z4 VORWORT Geltende Normen und Richtlinien Die Konstruktion und der Bau der AWG Zumischer FD Z2 und Z4 wurden entsprechend der relevanten Bestimmungen dieser Richtlinien und har- monisierten Normen durchgeführt: > DIN EN 16712-1:2015-12 Tragbare Geräte zum Ausbringen von Löschmitteln, die mit Feuer-...
Seite 4
AWG | Armaturen | Zumischer FD Z2 und Z4 EinlEitung Einleitung Diese Anleitung enthält wichtige Hinweise für Ihre persönliche Sicherheit. Die Anleitung muss von allen Personen durchgelesen und verstanden werden, die in irgendeiner Gerätelebensphase an dem oder mit dem Gerät arbeiten.
Seite 5
EinlEitung AWG | Armaturen | Zumischer FD Z2 und Z4 Achtung Blauer Signalbalken mit dem Signalwort ACHTUNG Hinweise zur Vermeidung von Sachschäden. Diese Hinweise stehen nicht in Bezug zu möglichen Körperverletzungen. INFORMATION Diese Info-Box enthält allgemeine Hinweise und Tipps zur Benutzung des Geräts.
Seite 6
AWG | Armaturen | Zumischer FD Z2 und Z4 SichErhEitShinwEiSE Sicherheitshinweise Die AWG Zumischer FD Z2 und Z4 entsprechen dem Stand der Technik sowie den anerkannten sicherheitstechnischen Regeln. Die Anforderungen für die Wahrung von Sicherheit und Gesundheitsschutz wurden erfüllt. Dennoch können bei deren Verwendung Gefahren für den Benutzer oder Dritte bzw.
Seite 7
AWG | Armaturen | Zumischer FD Z2 und Z4 2 .3 Qualifikation der Bediener Personen, die an oder mit einem AWG Zumischer FD Z2 oder Z4 arbeiten, müssen technisch qualifiziert und geschult sein. Sie müssen alle Gefahren im Umgang mit dem Gerät kennen.
Seite 8
AWG | Armaturen | Zumischer FD Z2 und Z4 BESchrEiBung Beschreibung 3 .1 Funktion Mit den AWG Zumischern werden flüssige Löschmittelzusätze in eine Schlauchleitung eingebracht. Die Zumischer dienen zum Anschluss an Schaumstrahlrohre entsprechend DIN EN 1 6712-3, mit denen Schwer- oder Mittelschaum erzeugt wird.
Seite 9
BESchrEiBung AWG | Armaturen | Zumischer FD Z2 und Z4 3 .4 Kenndaten Durchfluss bei 5 bar 200 l/min 400 l/min Druckverlust 45 % – 50 % 45 % – 50 % (bei 2-3 bar Gegendruck) Max. Betriebsdruck 16 bar (PN16)
Seite 10
AWG | Armaturen | Zumischer FD Z2 und Z4 liEfErung, tranSport, lagErung Ausführungen ID-Nr . Anschluss Maße [mm] Gewicht [kg] 20232600 BSP G2" AG 20232633 Storz 52 (C) 20231600 BSP G2" AG 20231633 Storz 52 (C) 20232733 Storz 75 (B) In dieser Tabelle sind die gängigen Storz Kupplungen aufgeführt.
Seite 11
EinSatz AWG | Armaturen | Zumischer FD Z2 und Z4 Der Zumischer wird anschlussfertig geliefert und ist nach Anschluss in einem Löschsystem mit passender Kupplung sofort einsatzbereit. Vor dem ersten Gebrauch muss keine besondere Inbetriebnahme durchgeführt werden. 4 .2 Transport in einem Fahrzeug, Lagerung Der Zumischer ist leer gelaufen.
Seite 12
AWG | Armaturen | Zumischer FD Z2 und Z4 EinSatz Achtung Produktinformationen Schaummittel Beachten Sie die Angaben zur Gesundheitsgefährdung sowie zu möglichen Umweltgefährdungen (z. B. Wassergefährdungsklasse) im Sicherheitsdatenblatt und den weiteren Produktinformationen des eingesetzten Schaummittels. Der Bediener muss sicherstellen, dass die angesaugte Menge des Schaummittels für die Löschanwendung ausreichend ist.
Seite 13
EinSatz AWG | Armaturen | Zumischer FD Z2 und Z4 Festinstallation Wir empfehlen, zwischen dem Schaummittelbehälter und der Kupplung der Ansaugvorrichtung ein Absperrorgan DN20 zu montieren. Befestigungsbohrungen: 2 x Ø 11 mm, Abstand 74 mm (Fig. 2/2). Wir empfehlen, direkt nach dem Zumischer eine gerade Rohrstrecke von mindestens ca.
Seite 14
AWG | Armaturen | Zumischer FD Z2 und Z4 EinSatz Hinweise Zumischrate Die angegebenen Zumischraten gelten für synklische Schaummittel bzw. Löschmittelzusätze. Die Skala an der Einstellhülse ist justiert auf synthe- tische Mehrbereichsschaummittel. Bei kalten Einsatztemperaturen (unter 0°C) kann speziell bei struktur- viskosen Schaumlöschmitteln, z.B.
Seite 15
EinSatz AWG | Armaturen | Zumischer FD Z2 und Z4 Durchflussmenge Schaumrohr Der angeschlossene Verbraucher (Schaumrohr oder Strahl- rohr) muss einen Wasserdurchsatz von mindestens 200 (Z2) oder 400 (Z4) Liter pro Minute bei 5 bar erzielen. Bei Schaumrohren mit deutlich höherer Leistung können die Wurfweite oder die Zumischgenauigkeit beeinträchtigt...
Seite 16
AWG | Armaturen | Zumischer FD Z2 und Z4 EinSatz Zumischer ausspülen und abkuppeln 1. Die Wasserzufuhr schließen. 2. Die Zufuhr des Schaummittels unterbrechen. 3. Die Wasserzufuhr und den Schalthebel am Schaumrohr öffnen. 4. Während des Spülens die Einstellhülse durch alle Einstellungen durchschalten, damit alle innen liegenden Ansaugbohrungen gerei- nigt werden.
Seite 17
AWG | Armaturen | Zumischer FD Z2 und Z4 Funktionsprüfung 6 .1 Voraussetzungen Alle Prüfungen der Funktionssicherheit der AWG Zumischer FD Z2 und Z4 sind gemäß den technischen Unterlagen des Herstellers durchzuführen und gegebenenfalls zu dokumentieren. Bei den Zumischern werden die folgenden Prüfungen unterschieden: –...
Seite 18
AWG | Armaturen | Zumischer FD Z2 und Z4 funktionSprüfung 6 .2 Prüfung durchführen Vorsicht Prüfung sicher durchführen Einige Prüfschritte werden mit druckbeaufschlagten Systemen durch- geführt. – Sicherheitsvorschriften beachten. – Persönliche Schutzeinrichtung anlegen. – Andere Personen nicht gefährden. 6 .2 .1 BASIC-Prüfung nach jedem Einsatz...
Seite 19
AWG | Armaturen | Zumischer FD Z2 und Z4 Instandhaltung 7 .1 Inspektion und Wartung Außer der Sichtprüfung und dem Reinigen der AWG Zumischer sind keine turnusmäßigen Wartungsarbeiten notwendig. 7 .2 Reparatur Alle Reparaturen an den AWG Zumischern dürfen ausschließlich vom Kundendienst der AWG Fittings GmbH oder von autorisierten Fachwerk- stätten durchgeführt werden.
Seite 20
AWG | Armaturen | Zumischer FD Z2 und Z4 zuBEhör Zubehör Pos . Bezeichnung Artikel-Nr . Ansaugschlauch D – DN 19, Länge 1,5 m 60220600 Pos . Bezeichnung Artikel-Nr . Ansaugschlauch 38 – DN 38, Länge 2 m 62090393 Ansaugschlauch 2x38 – DN 38, Länge 4 m 62090493 Übergangsstück 38 –...
Seite 21
AWG | Fittings | Inductors FD Z2 and Z4 FOREWORD Applicable standards and regulations The design and construction of the AWG Inductors FD Z2 and Z4 was carried out in accordance with the relevant provisions laid down by these directives and the harmonised standards: >...
Seite 23
AWG | Fittings | Inductors FD Z2 and Z4 Introduction This manual contains important information regarding your personal safety. This manual must be read and understood by all persons who handle or use the device during any phase of its life cycle.
Seite 24
AWG | Fittings | Inductors FD Z2 and Z4 General information IMPORTANT Blue signal bar and the signal word IMPORTANT Instructions on how to avoid damage to property. These instructions are not related to potential physical injuries. INFORMATION This info box contains general information and tips for using the device.
Seite 25
AWG | Fittings | Inductors FD Z2 and Z4 Safety information The AWG Inductors FD Z2 and Z4 are in line with the state of the art as well as the recognised safety regulations. The safety and health protection requirements have been met. Nevertheless, their use may give rise to hazards for the user or third parties or cause damage to the device itself or other material assets.
Seite 26
AWG | Fittings | Inductors FD Z2 and Z4 2 .3 Qualifications of the operators Persons handling or using an AWG Inductor FD Z2 or Z4 must be tech- nically qualified and trained. They must be aware of all risks involved in handling the device.
Seite 27
3 .1 Function The AWG Inductors are used to feed liquid foam concentrates into a hose line. The inductors are intended for connection to foam branch pipes that are used to generate low or medium expansion foam in accordance with DIN EN 16712-3.
Seite 28
AWG | Fittings | Inductors FD Z2 and Z4 3 .4 Characteristic values Flow rate at 5 bar 200 l/min 400 l/min Pressure loss 45 % – 50 % 45 % – 50 % (at 2-3 bar counter pressure) Max.
Seite 29
StoragE AWG | Fittings | Inductors FD Z2 and Z4 Versions ID No . Type Connection Dimensions [mm] Weight [kg] BSP G2" (male) 20232600 20232633 Storz 52 (C) 20231600 BSP G2" (male) 20231633 Storz 52 (C) 20232733 Storz 75 (B) This table lists the common Storz adapters.
Seite 30
AWG | Fittings | Inductors FD Z2 and Z4 The inductor is delivered ready to be connected and is immediately ready for use in an extinguishing system after connecting with a suitable adapter. No special commissioning is required before first use.
Seite 31
AWG | Fittings | Inductors FD Z2 and Z4 IMPORTANT Foaming agent product information Observe the information on health hazards and potential environmen- tal hazards (e.g. water hazard class) provided in the safety data sheet and other product information for the foam agent used.
Seite 32
AWG | Fittings | Inductors FD Z2 and Z4 Permanent installation We recommend installing a DN20 stop valve between the foam agent container and the adapter of the suction device. Mounting holes: 2 x Ø 11 mm, clearance 74 mm (Fig. 2/2).
Seite 33
AWG | Fittings | Inductors FD Z2 and Z4 Notes on the admixing rate The specified admixing rates are applicable for synclic foam agents or foam concentrates. The scale on the setting sleeve is calibrated for synthetic multi-grade foam agents.
Seite 34
AWG | Fittings | Inductors FD Z2 and Z4 Foam nozzle flow rate The connected consumer (foam nozzle or nozzle) must achieve a water flow rate of at least 200 (Z2) or 400 (Z4) litres per minute at 5 bar.
Seite 35
AWG | Fittings | Inductors FD Z2 and Z4 Rinsing and uncoupling the inductor 1. Shut off the water supply. 2. Interrupt the supply of foam agent. 3. Open the water supply and the hand lever at the foam nozzle.
Seite 36
Functional test 6 .1 Prerequisites All testing of the AWG Inductors FD Z2 and Z4 must be carried out in accordance with the manufacturer’s technical documentation and must be documented if necessary. The following inspections are defined for the inductors: –...
Seite 37
AWG | Fittings | Inductors FD Z2 and Z4 6 .2 Performing the inspection CAUTION Performing the inspection safely Some inspection steps are performed with pressurised systems. – Observe the safety regulations. – Wear personal protective equipment. – Do not put other persons in danger.
Seite 38
7 .2 Repair Any repair work on the AWG Inductors may only be performed by the AWG Fittings GmbH customer service or by an authorised specialist workshop. If you need technical support, please contact our Service Centre:...
Seite 39
AWG | Fittings | Inductors FD Z2 and Z4 Accessories Item Designation Article number Pick tube D – DN 19, length 1.5 m 60220600 Item Designation Article number Pick tube 38 – DN 38, length 2 m 62090393 Pick tube 2x38 – DN 38, length 4 m 62090493 Adapter 38 –...
