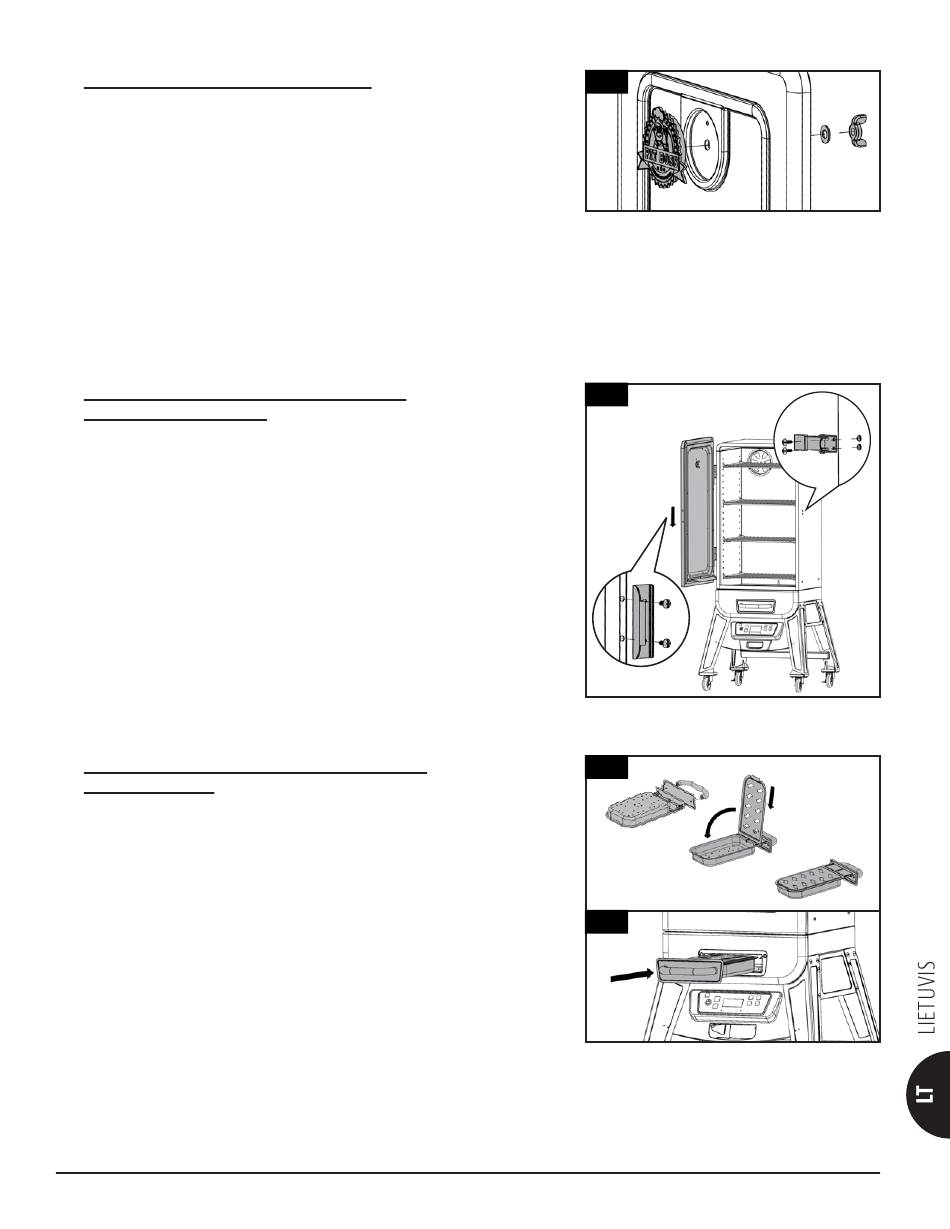

12. LOGOTIPO PLOKŠTELĖS TVIRTINIMAS
Reikalingos dalys:
1 x Logotipo plokštelė (#5)
1 x Korpuso durelės (#8)
Montavimas:
• Iš supakuotos logotipo plokštelės išimkite poveržlę ir sparnuotąją
veržlę.
• Įstatykite logotipo plokštelę į tvirtinimo angą korpuso durelių priekyje,
durelių viduje ant srieginio strypelio uždėkite poveržlę ir priveržkite
ranka, kad pritvirtintumėte.
PASTABA. Prie logotipo plokštelės pridedama viena poveržlė ir viena
sparnuotoji veržlė.
13. KORPUSO DURELIŲ RANKENOS, DURELIŲ
SKLĄSČIO TVIRTINIMAS
Reikalingos dalys:
1 x Korpuso durų rankena (#6)
1 x Korpuso durų skląsčio kabliukas (#7)
4 x #10–24x½"
Varžtas
Montavimas:
• Pirmiausia į pagrindinį korpusą vėl įstatykite korpuso duris,
sulygiuodami ir pritvirtindami abu durų vyrius. Įsitikinkite, kad korpuso
durys sumontuotos tinkamai, patikrindami, ar jos laisvai darinėjasi. Žr.
13A iliustraciją.
• Dviem varžtais pritvirtinkite korpuso durų rankeną priekinės korpuso
durų pusės viduryje. Tinkamą kryptį žr. 13B.
• Dviem varžtais pritvirtinkite korpuso durų skląstį prie išorinės
pagrindinio korpuso pusės. Žr. 13C iliustraciją.
14. MEDIENOS SKIEDRŲ PADĖKLO SURINKIMAS
IR MONTAVIMAS
Reikalingos dalys:
1 x Medienos skiedrų padėklo dangtis (#10)
1 x Medienos skiedrų padėklo komplektas (#11)
2 x #10–24x½"
Varžtas
Montavimas:
• Pirmiausia surinkite medienos skiedrų padėklo komplektą, apsauginę
plokštelę ir rankeną, pritvirtindami dviem varžtais. Tada medienos
skiedrų padėklo dangtį įkiškite į medienos skiedrų padėkle esančias
dangčio angas ir dangtį užverskite, kad jis užsidarytų. Žr. 14A iliustraciją.
• Surinktą medienos skiedrų padėklą įstumkite į angą, esančią virš
valdymo skydelio ties priekine prietaiso plokšte. Žr. 14B iliustraciją.
(#C)
(#C)
12
5
13
13A
6
13B
14A
10
11
14B
8
7
13C
