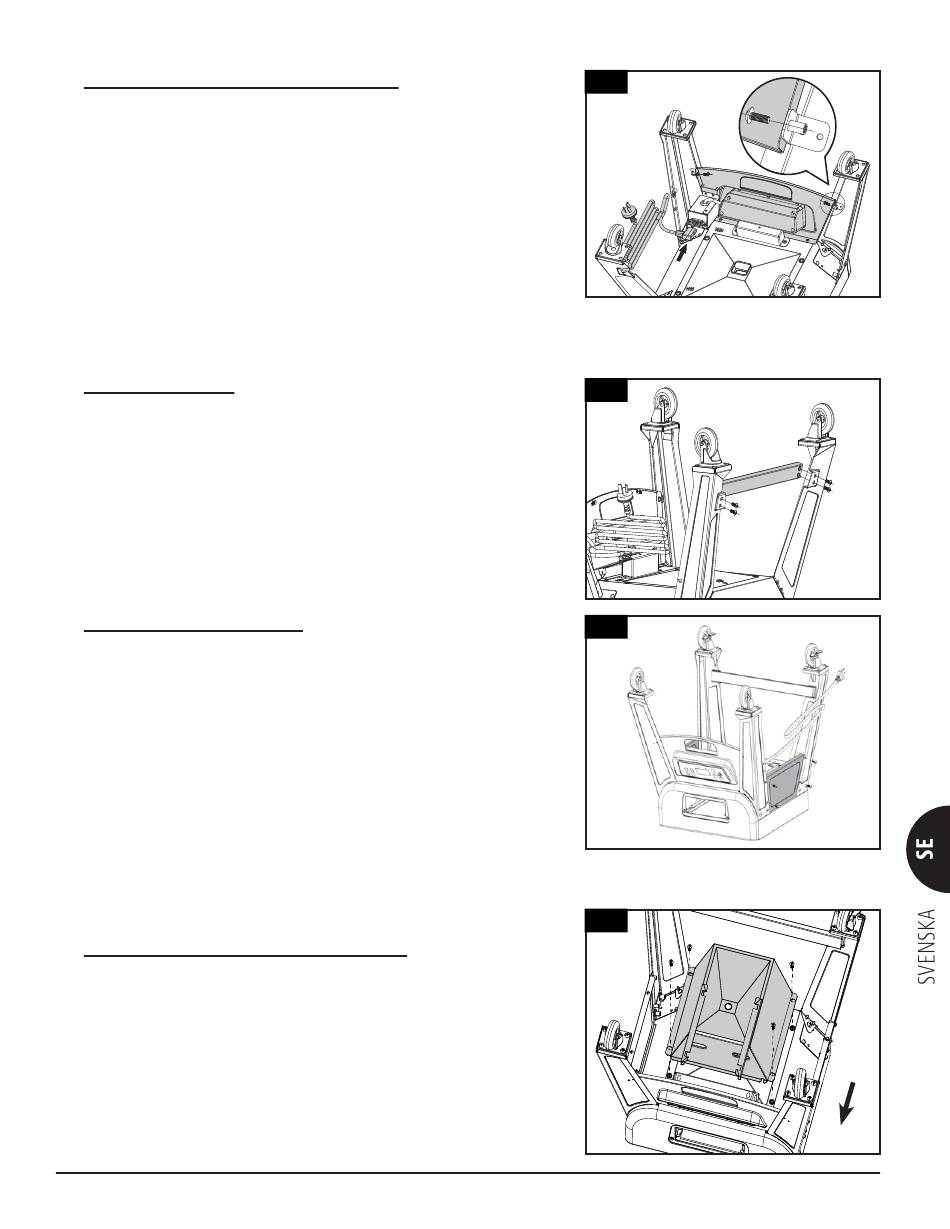

3. FÄSTA KONTROLLPANELEN I STÖDBENEN
Nödvändiga delar:
2 x #10–24x½" Skruv (#C)
1 x Nätkabel (#25)
Installation:
• Lossa de två skruvar som är placerade nära kontrollpanelen och
fäster frontpanelen i huvudskåpet. Använd nu två av de medföljande
skruvarna för att fästa frontpanelens sidor i de två stödbenen på
enhetens framsida. När du har dragit åt dessa skruvar ordentligt drar
du sedan även åt de båda skruvar du nyss lossat.
• Två nätsladdar medföljer. Installera den önskade nätsladden i
motsvarande spår längst ner.
4. FÄSTA STÖDSTAGET
Nödvändiga delar:
1 x Stödstag (#15)
4 x #10–24x½" Skruv (#C)
Installation:
• Montera stödstaget mellan enhetens bakre stödben. Fäst panelen
med två skruvar på varje sida. Se till att stödstaget är placerat
på huvudskåpets undersida och är vänt inåt. Illustrationen visar
stödstagets placering.
5. MONTERA STÖDPANELERNA
Nödvändiga delar:
2 x Stödpanel (#16)
8 x #10–24x½" Skruv (#C)
Installation:
• Montera en stödpanel mellan ett främre och bakre stödben på
enhetens sida. Fäst panelen med två skruvar på varje sida. Se till att
stödpanelens plana yta är vänd utåt. Montera den andra stödpanelen
på liknande sätt. Illustrationen visar stödpanelernas placering.
OBS! Den stödpanel som har två hål i nederkanten måste
monteras på den sida av enheten där strömkabeln kommer ut från
kontrollpanelen (vänster sida). Det här är viktigt inför några av de
kommande stegen.
6. MONTERA IHOP DEN NEDRE KAMMAREN
Nödvändiga delar:
1 x Monterad nedre kammare (#20)
4 x #10–24x½" Skruv (#C)
Installation:
• Fäst den monterade bottenkammaren botten av skåpets bas med
hjälp av fyra skruvar. Se till att spåren för fettfatet är riktade mot
enhetens framdel. Se illustration för korrekt placering av delarna.
3
4
15
5
6
20
16
FRÄMRE
