Pit Boss 10600 Handbuch Seite 170

Delenr. Beskrivelse
1 Tilberedningsrist (x4)
2 Støttebraketter for tilberedningsrist (x8)
3 Ventil (x2)
4 Bakhåndtak (x1)
5 Logoplaten (x1)
6 Cabinet Door Handle (x1)
7 Cabinet Door Latch (x1)
8 Ovnsdør (x1)
9 Hovedkabinett (x1)
10 Treflisskuffens lokk (x1)
11 Treflisskuff (x1)
12 Vannskål (x1)
13 Vannskålstøtte (x1)
14 Sokkel (x1)
15 Støttestang (x1)
16 Støttepanel (x2)
17 Steketermometer (x1)
18 Temperatursondebrakett (x1)
19 Brakett for strømledning (x1)
20 Bunnkammer (x1)
21 Støttebein (x4)
22 Styrehjul med lås (x2)
23 Styrehjul (x2)
24 Fettoppsamler (x1)
25 Strømledning (x2)
A ¼ – 20x⅝ "Skrue (x4)
B ¼–20x½ "Skrue (x28)
C # 10–24x½ "Skrue (x32)
D # 10–24 Låsemutter (x2)
E M5 låseskive (x2)
F # 5–32x½ "Skrue (x2)
G Reservedeler
MERK: På grunn av kontinuerlig produktutvikling kan delene endres uten forvarsel.
170

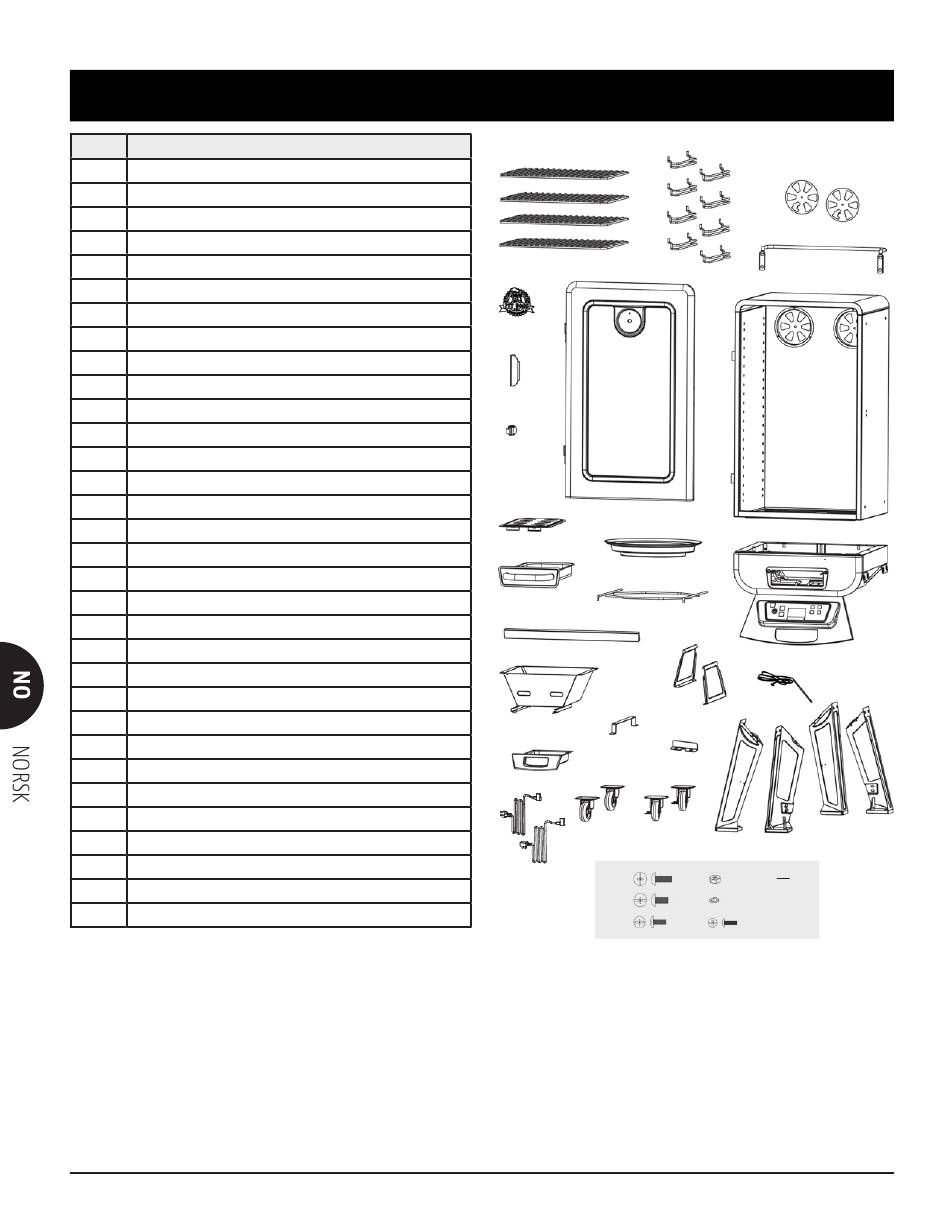

RESERVEDELER
1
8
5
6
7
10
11
15
20
24
25
2
4
9
12
13
14
16
16-1
19
16-2
18
22
23
21-1 21-2
A D G
B E
C F
3
17
21
21-3 21-4
