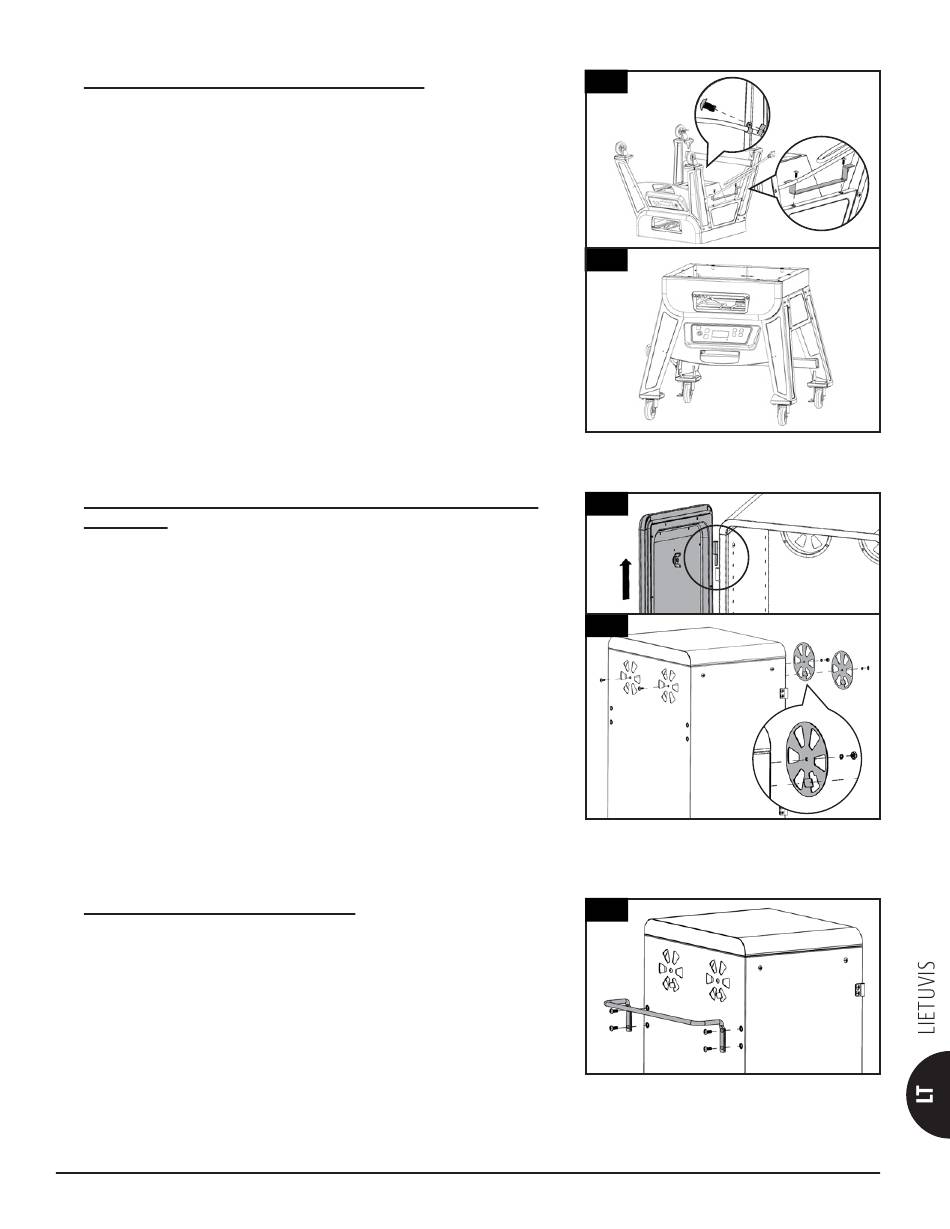

7. MAITINIMO LAIDO LAIKIKLIO MONTAVIMAS
Reikalingos dalys:
1
x
Maitinimo laido laikiklis (#19)
2
x
#10–24x½"
Varžtas
Montavimas:
•
Atlaisvinkite maitinimo laido spaustuko varžtą, esantį ant atraminės
kojos, ir nukreipkite maitinimo laidą pro maitinimo laido spaustuką,
kad pritvirtintumėte maitinimo laidą.
•
Suraskite abi angas atraminio laikiklio (kairiojo) apačioje. Dviem
varžtais pritvirtinkite maitinimo laido laikiklį prie atraminės plokštės,
kaip pavaizduota 7A iliustracijoje. Pritvirtinę suvyniokite maitinimo
laidą ant laikiklio, kol prietaisas nenaudojamas.
•
Toliau tęskite iki galo priverždami visus varžtus ant korpuso pagrindo,
tada atsargiai atverskite vežimėlį, kad ratai būtų apačioje. Žr. 7B
iliustraciją.
SVARBU: Įsitikinkite, kad visi korpuso pagrindo varžtai yra iki galo
priveržti, kad sraigtai neiškristų, kai įrenginys perkeliamas.
8. DŪMTRAUKIO SKLENDŽIŲ MONTAVIMAS PAGRINDINIAME
KORPUSE
Reikalingos dalys:
1
x
Pagrindinis korpusas (#9)
2
x
Dūmtraukio sklendės anga (#3)
2
x
#10–24x½"
Varžtas
2
x
#10-24 Užrakto veržlė (#D)
2
x
M5 Užrakinimo poveržlė (#E)
Montavimas:
•
Pirmiausia nuo vyrių nukelkite ir į šalį padėkite pagrindinio korpuso
dureles. Žr. 8A iliustraciją.
•
Iš pagrindinio korpuso išorės įdėkite po vieną varžtą į kiekvienos
dūmtraukio sklendės centrą. Tada įkiškite dūmtraukio sklendę į
pagrindinio korpuso vidų (iškili ąselė turi būti nukreipta į galą) ir
pritvirtinkite varžtu iš išorės, naudodami fiksavimo poveržlę ir
fiksavimo veržlę. Taip pat sumontuokite antrą dūmtraukio sklendę,
kaip parodyta 8B iliustracijoje.
9. GALINĖS RANKENOS MONTAVIMAS
Reikalingos dalys:
1
x
Galinė rankena (#4)
4
x
¼–20x⅝"
Varžtas
Montavimas:
•
Keturiais varžtais pritvirtinkite piltuvo rankeną prie piltuvo galinės
pusės. Tinkamą padėtį žr. iliustracijoje, kurioje rankena yra viršuje.
(#C)
(#C)
(#A)
7A
7B
8A
8
8B
9
4
19
9
3
3
263
