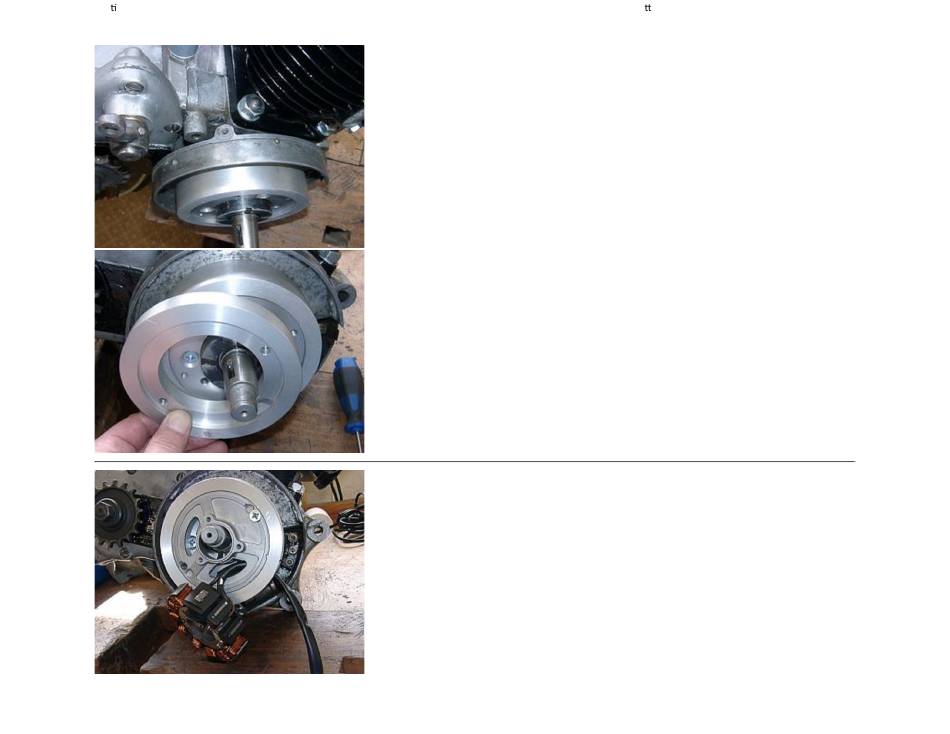

Stecken Sie jetzt die so vormontierte Grundplatte auf den Motor und
verschrauben Sie das ganze dort mit den 3 Senkkopfschrauben M6x40.
Der Adapter besteht aus 2 Teilen, dem unteren, der an dem Lima-Teller
verschraubt wurde und einem oberen, der dann die Grundplatte des neuen
Stators aufnehmen wird.
Um das obere Adapterteil aufschrauben zu können, muß die dort vormontierte
Statorspule etwas angehoben werden.
Lösen Sie dazu die 3, den Stator dort haltenden, Kreuzschlitzschrauben M4 und
ziehen Sie den Stator etwas von der Haltplatte ab (nicht das Kabel mit
durchziehen, nur etwas anheben um Zugang zu den Befestigungslöchern zu
bekommen).
Achtung: Die Platte im Bild ist nicht in korrekter Lage. Halteschrauben liegen
normal nahezu senkrecht wie in nachfolgendem Bild sichtbar.
Setzen Sie die obere Adapterplatte mit der Statorträgerplatte und den lose
daran hängenden Stator auf den unteren Adapter. Das Kabel zeigt dabei in
Fahrtrichtung.
Verschrauben Sie die Statorhalteplatte durch die obere Adapterplatte hindurch
