1.3.2 Abisolieren (Konfektionierung) der Signalleitungen

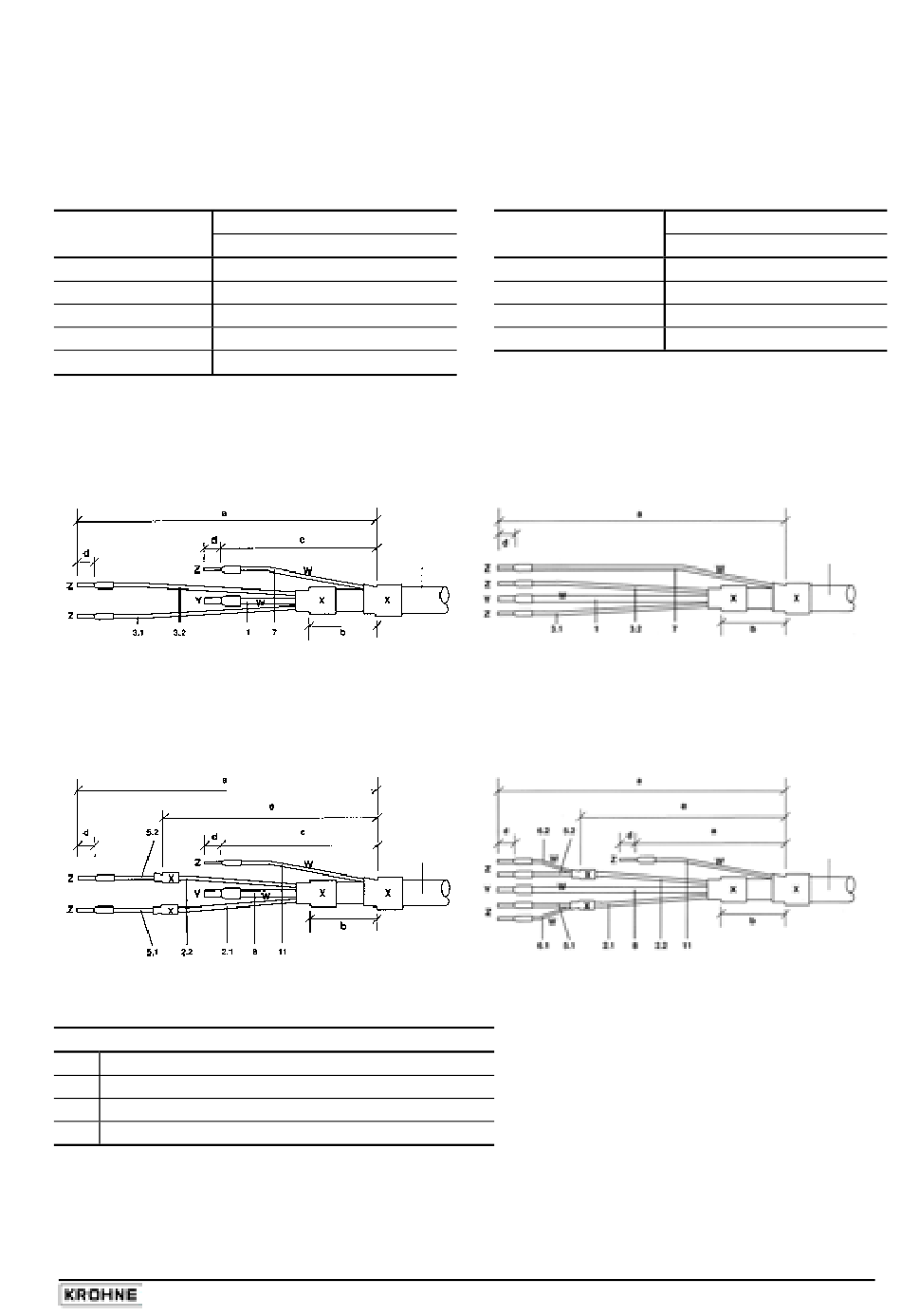

Bitte beachten: Die Zahlen an den Zeichnungen kennzeichnen die Kontaktlitzen der
Signalleitungen A und B, siehe Schnittzeichnungen in Kap. 1.3.1.
Messwertaufnehmer
Länge
a
b
c
d
e
Signalleitung A (Typ DS),
2-fach abgeschirmt
für Messwertaufnehmer
Signalleitung B (Typ BTS),
3-fach abgeschirmt (Bootstrap)
für Messwertaufnehmer
Bauseits bereitzustellende Materialien
W
Isolierschlauch (PVC), Ø 2.0-2.5 mm
X
Wärmeschrumpfschlauch oder Kabeltülle
Y
Aderhülse nach DIN 41 228: E 1.5-8
Z
Aderhülse nach DIN 41 228: E 0.5-8
05/2003
Messwertaufnehmer
mm
90
8
25
8
70
Biegeradius
≥ 50 mm
Biegeradius
≥ 50 mm
Messumformer
Länge
a
b
d
e
Signalleitung A (Typ DS),
2-fach abgeschirmt
für IFC 110 F Messumformer
Signalleitung B (Typ BTS),
3-fach abgeschirmt (Bootstrap)
für IFC 110 F Messumformer
IFC 110 F
Messumformer
mm
50
8
8
20
Biegeradius
≥ 50 mm
Biegeradius
≥ 50 mm
7
