4.2

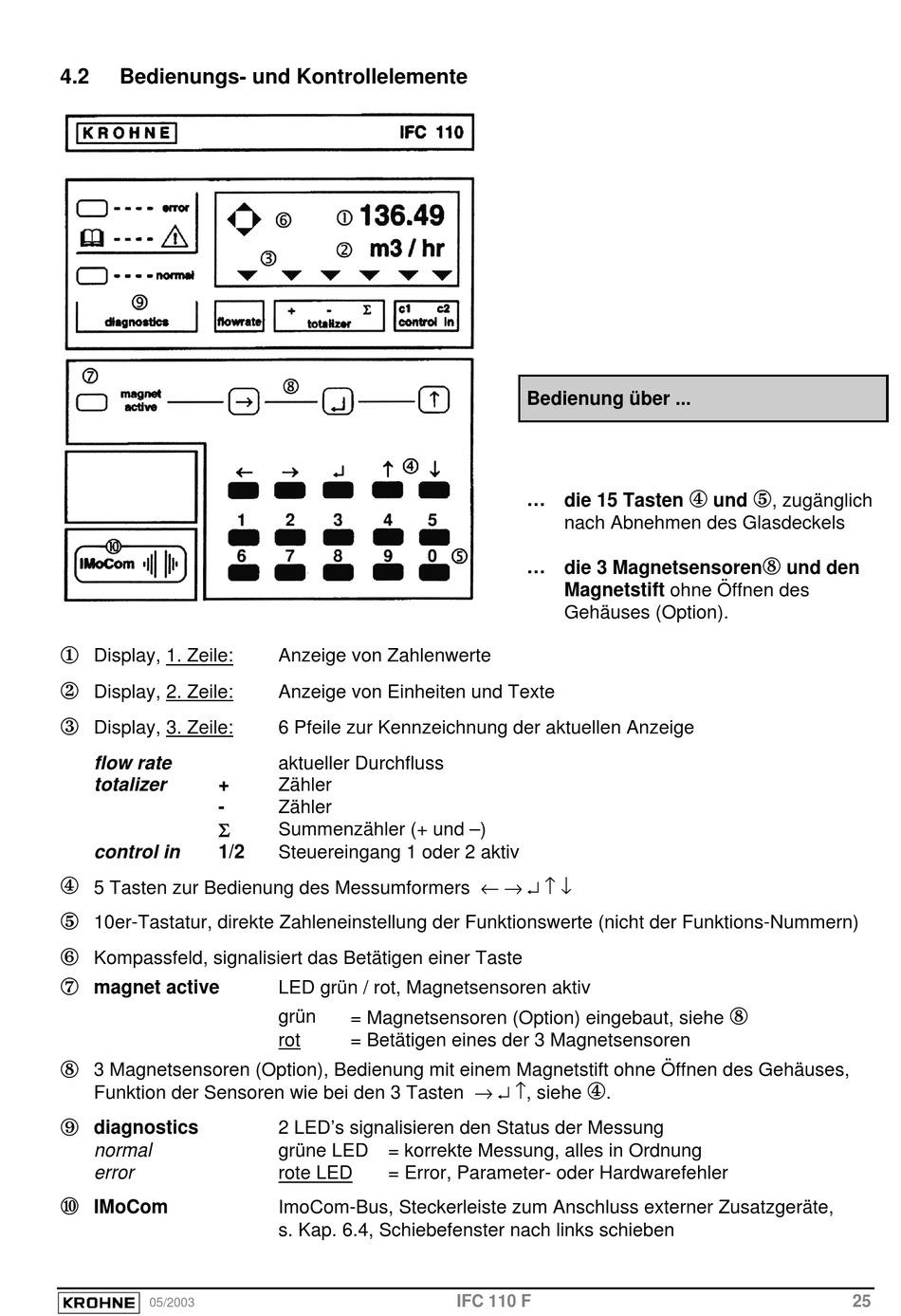

Bedienungs- und Kontrollelemente
{
Display, 1. Zeile:
|
Display, 2. Zeile:
}
Display, 3. Zeile:
flow rate
totalizer
+
-
Σ
control in
1/2
~
5 Tasten zur Bedienung des Messumformers ← → ↵ ↑ ↓
10er-Tastatur, direkte Zahleneinstellung der Funktionswerte (nicht der Funktions-Nummern)
€
Kompassfeld, signalisiert das Betätigen einer Taste
magnet active
‚
3 Magnetsensoren (Option), Bedienung mit einem Magnetstift ohne Öffnen des Gehäuses,
Funktion der Sensoren wie bei den 3 Tasten → ↵ ↑, siehe
ƒ
diagnostics
normal
error
„
IMoCom
05/2003
Anzeige von Zahlenwerte
Anzeige von Einheiten und Texte
6 Pfeile zur Kennzeichnung der aktuellen Anzeige
aktueller Durchfluss
Zähler
Zähler
Summenzähler (+ und –)
Steuereingang 1 oder 2 aktiv
LED grün / rot, Magnetsensoren aktiv
grün
= Magnetsensoren (Option) eingebaut, siehe
rot
= Betätigen eines der 3 Magnetsensoren
2 LED's signalisieren den Status der Messung
grüne LED = korrekte Messung, alles in Ordnung
rote LED
= Error, Parameter- oder Hardwarefehler
ImoCom-Bus, Steckerleiste zum Anschluss externer Zusatzgeräte,
s. Kap. 6.4, Schiebefenster nach links schieben
Bedienung über ...
... die 15 Tasten
nach Abnehmen des Glasdeckels
... die 3 Magnetsensoren
Magnetstift ohne Öffnen des
Gehäuses (Option).
~
.
IFC 110 F
~
und
, zugänglich
‚
und den
‚
25
