2.3
Pulsausgänge P und A1
2.3.1 Pulsausgang P für elektronische Zähler (EC)
•
Der Pulsausgang P ist galvanisch getrennt von allen anderen Kreisen.
•
Eingestellte Daten und Funktionen können Sie in das Formblatt in Kap. 3 eintragen.
Beachten Sie bitte auch Kap. 2.7 „Werkseitige Standard-Einstellungen".
•
Alle Betriebsdaten und Funktionen sind einstellbar, s. Kap. 4.4 und 5.7, Fkt. 1.05.
•
Betrieb aktiv:
Betrieb passiv:
•
Max. einstellbare Frequenz 10 kHz
•
Skalierung
•
Pulsbreite
•
Vor- / Rückwärtsmessung (V/R-Betrieb) möglich, s. Kap. 5.15.
•
Anschlussbilder s. Kap. 2.6
•

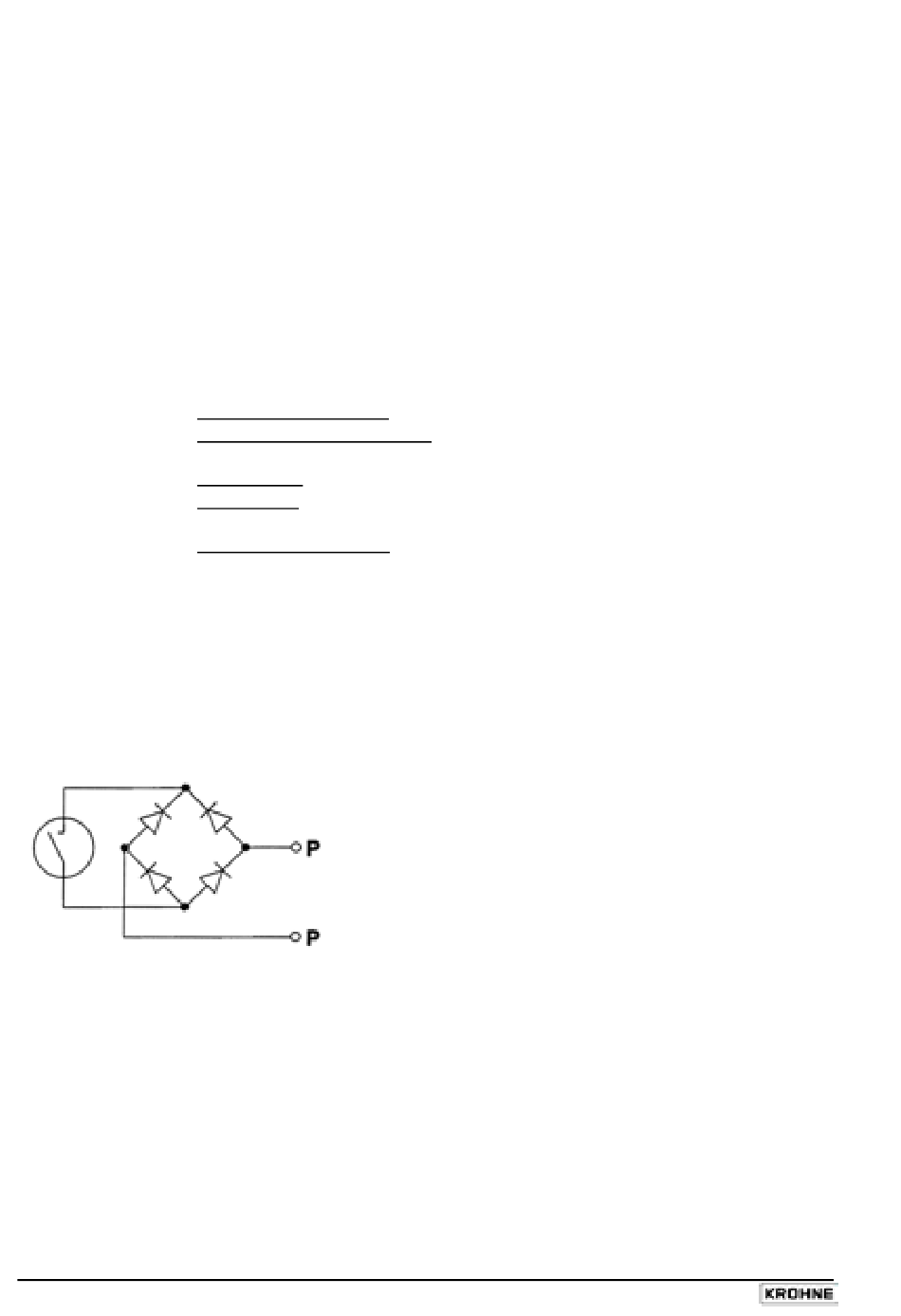

Prinzipbild Pulsausgang P für elektronische Zähler EC
Dieser Pulsausgang schaltet wie ein Relais-Kontakt Gleich- und Wechselspannungen.
16
Verwendung der internen Hilfsenergie, Anschlussklemmen E+ / E-
Externe Hilfsenergie erforderlich, U
in Pulse pro Zeiteinheit (z.B. 1000 Pulse / s bei Durchfluss Q
in Pulse pro Volumeneinheit (z.B. 100 Pulse/m³).
symmetrisch, Tastverhältnis 1:1, unabhängig von der Ausgangsfrequenz,
automatisch, mit optimaler Pulsbreite,
Tastverhältnis ca. 1:1 bei Q
Pulsbreite von 0,01-1 s beliebig einstellbar bei entsprechend niedriger
Ausgangsfrequenz.
≤ 32V DC/24V AC, I ≤ 30mA
ext
, oder
100%
IFC 110 F
oder
100%
05/2003
