ISOMETER® iso685-...-P

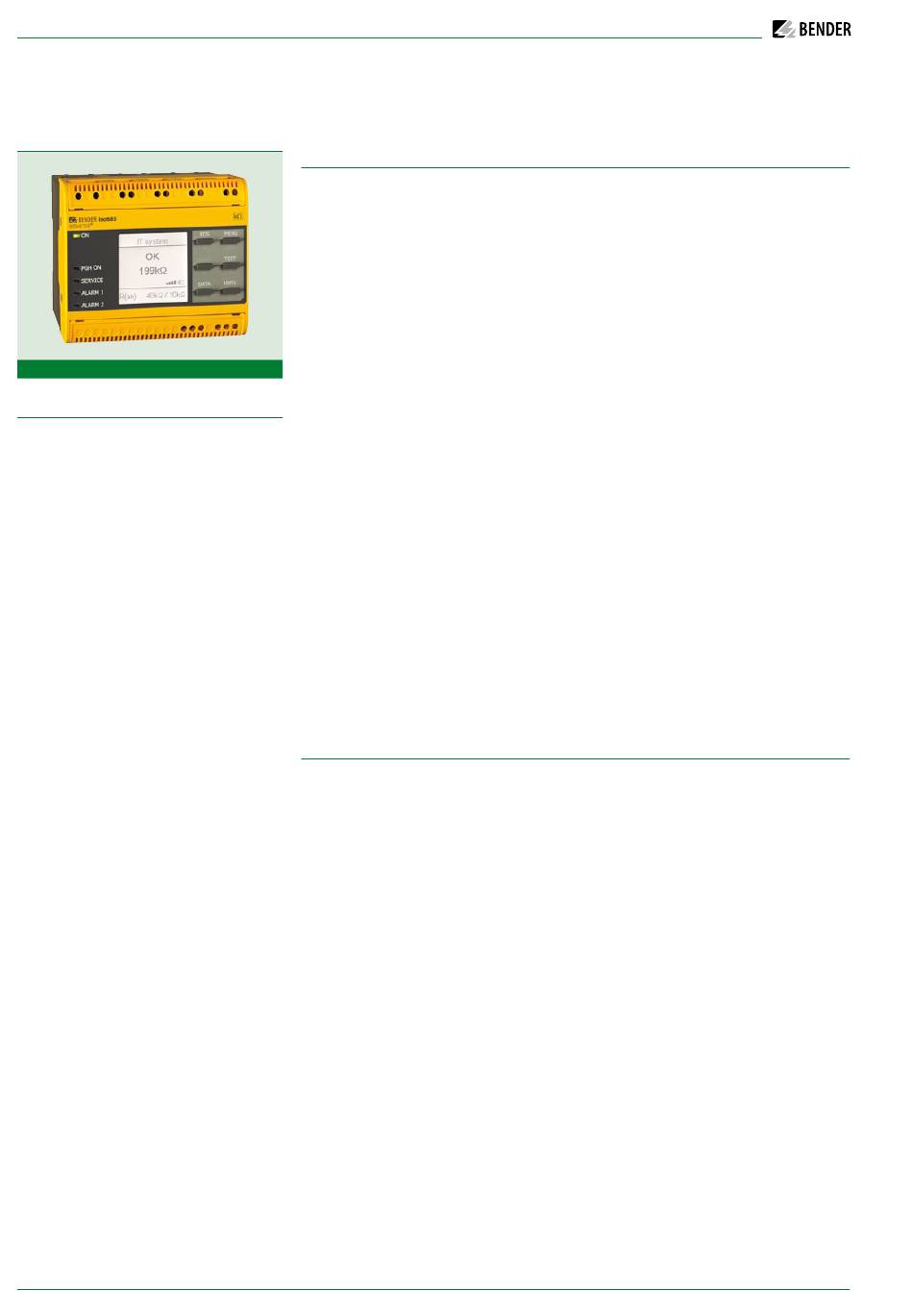

ISOMETER® iso685-D-P
Applikation
• AC-, DC- oder AC/DC-Haupt strom kreise
• AC/DC-Hauptstromkreise mit direkt
ange schlossenen Gleich strom-
komponenten wie Stromrichter,
Umrichter, geregelte Antriebe
• USV-Anlagen, Batterienetze
• Heizgeräte mit Phasenanschnitt-
steuerungen
• Anlagen mit Schaltnetzteilen
• IT-Systeme mit hohen Ableit kapazitäten
• Anlagen mit Isolationsfehlersuche
2
iso685-D-P_D00170_00_D_XXDE/06.2016
Isolationsüberwachungsgerät mit integriertem Prüfstromgenerator
für IT-Wechselspannungssysteme mit galvanisch verbundenen
Gleichrichtern und Umrichtern und für IT-Gleichspannungssysteme
Gerätemerkmale
• ISOMETER® für IT-Wechselspannungs systeme mit galvanisch verbundenen Gleichrichtern
oder Umrichtern und für IT-Gleichspannungssysteme (IT = ungeerdete Netze).
• Automatische Anpassung an die vorhandene Netzableitkapazität.
• Kombination von AMP
und weiterer profilabhängiger Messverfahren.
Plus
• Zwei getrennt einstellbare Ansprechwert-Bereiche von 1 kΩ...10 MΩ für Alarm 1 und
für Alarm 2.
• Hochauflösendes grafisches LC-Display zum einfachen Ablesen und Erfassen des
Gerätezustandes.
• Anschlussüberwachung (Überwachung der Messleitungen).
• Automatischer Geräteselbsttest.
• Grafische Darstellung des Isolationsverlaufes über die Zeit (isoGraph).
• Historienspeicher mit Echtzeituhr (3-Tage-Puffer) zur Speicherung von 1023 Alarm meldungen
mit Datum und Uhrzeit.
• Strom- oder Spannungsausgang 0(4)...20 mA, 0...400 μA, 0...10 V, 2...10 V (galvanisch
getrennt) analog zum gemessenen Isolationswert des Netzes.
• Frei programmierbare digitale Ein- und Ausgänge.
• Ferneinstellung bestimmter Parameter über das Internet (Option; COMTRAXX® Gateway).
• Weltweite Ferndiagnose über das Internet (nur durch den Bender-Service).
• RS-485/BS (Bender-Sensor-Bus) zum Datenaustausch mit anderen Bender-Komponenten.
• ISOnet: Interne Trennung des ISOMETER®s vom zu überwachenden IT-System (z. B. bei
Kopplung mehrerer IT-Systeme)
• BCOM, Modbus TCP und Webserver
• Prüfstrom-Generierung für die selektive Isolationsfehlersuche
• Anzeige der von EDS-Systemen selektiv lokalisierten Isolationsfehler
• Parametrierung von EDS-Systemen
• Kundenspezifische Texte für jeden Messkanal
Produktbeschreibung
Das ISOMETER® ist ein Isolationsüberwachungsgerät für IT-Systeme nach IEC 61557-8 und
IEC 61557-9. Es ist universell in AC-, 3(N)AC-, AC/DC- und DC-Systemen einsetzbar.
In AC-Systemen können auch umfangreiche gleichstromgespeiste Anlagenteile vorhanden
sein (z. B. Stromrichter, Umrichter, geregelte Antriebe).
In Verbindung mit den Isolationsfehlersuchgeräten der Serie EDS44x bzw. den dazuge-
hörigen Messstromwandlern kann mit dem iso685-D-P eine Einrichtung zur Isolations-
fehlersuche aufgebaut werden.
