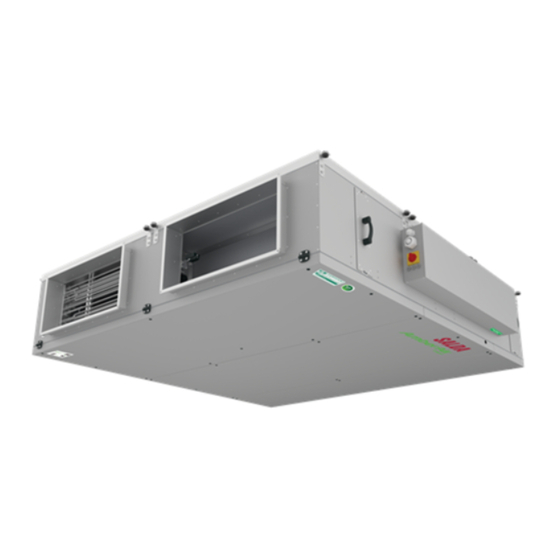

Salda AMBERAIR COMPACT CXP Montage-Und Installationsanleitung
Quelle: salda.lt, vetter-lufttechnik.de
Vorschau ausblenden
Andere Handbücher für AMBERAIR COMPACT CXP:
- Montage-und installationsanleitung (36 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Salda AMBERAIR COMPACT CXP
Inhaltszusammenfassung für Salda AMBERAIR COMPACT CXP
- Seite 1 AMBERAIR COMPACT CXP MONTAGE UND INSTALLATIONSANLEITUNG...
- Seite 2 8.6. ANSCHLUSS VON FERNBEDIENTEIL ODER MODBUS 8.7. WASSERHEIZREGISTER UMWÄLZPUMPE UND VENTILANTRIEB 8.8. VORHEIZREGISTER UND KÜHLREGISTER 8.9. VERDRAHTUNGSPLÄNE UND ABKÜRZUNGEN IN VERDRAHTUNGSPLÄNEN 9. MÖGLICHE FEHLER UND DEREN BEHEBUNG 10. ECODESIGN DATENBLATT 11. KONFORMITÄTSERKLÄRUNG 12. GARANTIE 12.1. BEFRISTETER GARANTIESCHEIN | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 3 (rechte Seite) schluss (linke Seite) Die Geräte sind nach EG-Richtlinien geprüft und hergestellt. SALDA ist assoziiertes Mitglied der Eurovent Organisation (Europas Industrieverband für Raum- klima (HVAC), Prozesskühlung, und Lebensmittel-Kühlketten-Technologien) VDI 6022 AmberAir Compact SD50+ Geräte sind nach VDI 6022 Teil 1 Richtlinie konzipiert (Hygieneanfor- derungen für Belüftungs- und Klimageräte / -systeme)
- Seite 4 Gefahr: Dämpfe Das Salda Antifrost System nutzt Ungleichgewicht von Luftströmen und kann einen Unterdruck in den Räumen verursachen. Besondere Vorsicht ist geboten bei gleichzeitiger Verwendung in Räumen mit anderen Heizgeräten, die von der Raumluft abhängen. Zu diesen Geräten gehören Gas-, Öl-, Holz- oder Kohlekessel und Heizungen, Feuerstätten, oder andere Wasserheizungen, Gasherde, Herde...
- Seite 5 Wasserheizregister: HW1 (niedrige Leistung), HW2 (mittlere Leistung), HW3 (hohe Leistung, nur für vertikal), HW4 (extra hohe Leistung, nur für auf die Wartungsseite des Geräts. Wasserkühlregister: HW1 (niedrige Leistung), HW2 (mittlere Leistung). Mehr Leistung durch Zubehör erreichbar. Nicht geeignet für Schwimmbäder Saunen, sowie ähnliche Räumlichkeiten. 4.2. ABMESSUNGEN UND GEWICHT AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 6 0,38/2,5 0,76/3,8 Drehzahl [min 3370 3530 Streuerungsspannung [VDC] 0-10 0-10 Schutzklasse IP54 IP54 Integriertes elektrisches Nachheizregister Power [kW] Gehäuseisolierung [mm] 30/50 30/50 [mm] ePM1-70, 645x256x90 ePM10-55, 894x279x46 LxWxH) [mm] ePM1-70, 645x256x90 ePM1-70, 894x279x46 LxWxH) | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 7 LxWxH) Gemäß EN 13141-7 Akustische Daten: Siehe Produktseite auf www.salda.lt In allen CX P Geräten ist eine Steuerplatine mit einem kompletten Satz von MCB-Reglern integriert. Eine Liste mit auswählbaren Ventilatoren und Elektroheizregistern ist oben aufgeführt. Mehr Details zum Gerät sowie den Nicht für Installation in Wohnräumen geeignet: Zusätzliche Schalldämmung benötigt...
- Seite 8 4.6. BESCHREIBUNG DER KOMPONENTEN | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 9 Das Produkt ist schwer. Seien Sie bei Transport und Installation sehr vorsichtig. AMBERAIR COMAPCT [mm] [mm] [mm] 1 CX P 1707 1000 1900 2 CX P 2166 1200 2050 3 CX P 2398 1200 2164 4 CX P 2578 1200 2464 L1>L2 AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 10 • Achten Sie nach dem Auspacken auf mögliche Transportschäden. Die Montage/Installation von beschädigten Geräten ist verboten! • Achten Sie vor der Installation darauf, dass der Gesamte Zubehör im Lieferumfang enthalten ist. Jegliche Abweichung vom bestellten Equipment ist dem Anbieter zu melden. Ventilatoren, diese sind nur für Transportzwecke bestimmt. | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 11 Netzwerk Stouch oder ST-SA-Fernbedienteil DX cooler Wasserheizregister Wasservorheizregister Wasserkühlregister Wasserheizregister Thermostat Kühlregister Funktionsumschaltthermostat Wasserheizregister Umwälzpumpe Wasservorheizregister Umwälzpumpe Wasserkühlregister Umwälzpumpe Wasserkühlregister Ventilantrieb Wasservorheizregister Ventilstellmotor DX-Kühler Ventilstellmotor Wasserheizregister Ventilstellmotor Wasserheizregister Temperatursensor Wasservorheizregister Temperatursensor Wasserkühlregister Temperatursensor Wärmetauscher AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 12 • Die Installation des Grundrahmens ist auf S. 23 Dargestellt. • AmberAir Compact 1 CX P wird neigungsfrei unter Zuhilfenahme einer Wasserwaage aufgestellt. • AmberAir Compact 2-4 CX P wird mit einer Neigung von 0.5-1 aufgestellt. Abbildung 5.5.1.1 AmberAir Compact CX P Montage | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 13 • Bei Verwendung der Rails sollten die Scharniere von den Abdeckungen entfernt werden, nachdem die Abdeckungen wie unten dargestellt fest- geschraubt wurden. Die Schrauben sind im Zubehör enthalten. 30 mm 50 mm 50 mm 30 mm AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 14 • Das Kondensatablaufsystem darf nicht in Räumen mit einer Temperatur unter 0 °C installiert werden! • Andernfalls muss der Kondensatablauf isoliert werden und mit Schlauchheizung und Thermostat versehen werden. • Der Siphon (4) muss unterhalb von Gerät liegen. AmberAir Compact 1 CX P AmberAir Compact 2-4 CX P | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 15 Abbildung 5.9.2. Geräte mit 3N~ 400VAC Abbildung 5.9.3. Geräte mit 3~ 230VAC Stromversorgun Stromversorgun Stromversorgung • Bringen Sie die Abdeckung des Schaltkastens wieder an. Der Hersteller übernimmt keine Haftung für Sach- und Personenschäden bei Nichteinhaltung der oben aufgeführten Punkte. AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 16 • alle Schutzelemente der elektrischen Geräte ordnungsgemäß angeschlossen sind und funktionieren (wenn zusätzliche verwendet werden), • Kabel und Leitungen allen geltenden Sicherheits- und Funktionsanforderungen, Durchmessern, etc., entsprechen, • Erdungs- und Schutzsysteme ordnungsgemäß installiert sind, • | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 17 Wasser Reinigen gut aus Kondensatwanne abläuft. 6.3. ÖFFUNG DER ABDECKUNG nach vollständigem Stillstand der Ventilatoren (ca. 2 min.). Es muss sichergestellt werden, dass der Hauptschalter nicht von dritten wieder eingeschaltet werden kann. AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 18 • Ist das Gerät mit Grundrahmen auf dem Boden installiert, wo wird das Gerät von oben gewartet. Die Abdeckungen werden durch lösen der Schrauben mit einem Innensechskantschlüssel gelöst • die mittlere Abdeckung Nr. 3 abzuschrauben und vorsichtig zu entfernen. | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 19 Aktualisieren Sie den Filtertimer im Bedienteil, nachdem Sie die Filter gewechselt haben. Es ist strengstens VERBOTEN, das Gerät ohne Filter zu betreiben! Es wird empfohlen, die Filter alle 3 - 4 Monate oder entsprechend der Filtertimeranzeige im Bedienteil oder laut GLT zu wechseln. AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 20 Meldung im Bedienteil. zen des Ventilators. Abbildung 6.5.1. AmbertAir Compact 1 CX P - Deckenmontage Abbildung 6.5.2. Die Ventilatoren werden bei Boden- und Deckenmontage auf gleiche Art gewartet. Abbildung 6.5.3. AmberAir Compact 2-4 CX P | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 21 "RESET" - Knopf (am Heizregister) mit einem Schraubendreher oder einem ählichen Gegenstand. • Heizregister sind mit 2 Schutzeinrichtungen ausgestattet:Ein ""automatischer"" (selbst zurücksetzender) Schutzmechanismus, der bei +50°C aktiviert wird. Ein ""manueller"" (manuell zurücksetzender), welcher bei +100°C aktiviert wird. AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 22 • Trennen Sie alle Kabelanschlüsse und Stecker von der Steuerung. Lösen Sie alle Befestigungsschrauben der Platine. • Entnehmen Sie die Platine. • Führen Sie die Schritte zum Wiedereinbau in umgekehrter Reihenfolge vor. Achtes Sie auf korrekte Verbindung der Kabel/Stecker und der Platine. | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 23 GLT über Modbus TCP/IP GLT über BACnet TCP/IP 7.2. GERÄTEFUNKTIONEN Alle MCB Steuerungen laufen mit der selben Software mit allen Funktionen enthalten. Den vollen Funktionsumfang und deren Beschreibungen WAY über WEB Anwendung sowie SALDA AIR APP. AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 24 8.1. BRAND- UND FEUERSTÄTTENSCHUTZ Brandschutz und Feuerstättenschutz müssen NC Signale sein (normally closed), Werksseitig sind Drahtbrücken installiert. AmberAir Compact CXP Geräte können mit Brandschutzklappen in Zu- und Abluft ausgestattet werden. Die Klappen werden mit Stellmotoren 8.2. EXTERNE CO /RH SENSOREN AmberAir Compact CXP Geräte haben einen Eingang für CO...
- Seite 25 WASSERHEIZREGISTER UMWÄLZPUMPE UND VENTILANTRIEB Umwälzpumpe und Ventilantrieb für Wasserheizregister können nur an dafür bestimmte Geräte (W-Version) angeschlossen werden. Verdrahtungsplan Der Ventilantrieb wird mit 0-10 VDC Signal gesteuert. Die Umwälzpumpe wird mit An/Aus Signal gesteuert. AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 26 8.8. VORHEIZREGISTER UND KÜHLREGISTER AmberAir Compact CXP Geräte sind mit einem externen Elektro- oder Wasservorheizregister ausgestattet. Der automatische und manuelle Schutz muss bei Verwendung mit MCB EX1 von Elektroheizregister mit X21 Kontakten verbunden werden. Andernfalls werden dort Drahtbrücken installiert. Das Wasserheizregister verfügt über eine Umwälzpumpe, Ventilantrieb und Temperatursensor. Es kann nur ein Vorheizregister an das Gerät angeschlossen werden.
- Seite 27 EX1 V1.0 EX1 V1.0 EX1 V1.0 EX2 V1.0 0-10 VDC 24VDC -M16 Externes Wasservorheizregister - N2 - N2 - N2 EX1 V1.0 EX1 V1.0 EX1 V1.0 EX2 V1.0 0-10 VDC 24VDC -M14 Externes Wasserkühlregister AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 28 - N2 - N2 EX1 V1.0 EX1 V1.0 EX2 V1.0 EX2 V1.0 Jumper* 0-10 VDC 24VDC Externer DX-Kühler | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 29 Motorisierte Luftklappen EX1 V1.0 EX1 V1.0 -Transmitter2 oder RH Sensoren AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 30 -STOP -FPP Jumper* Jumper* 24VDC 24VDC max. 50mA max. 50mA 1.2W 1.2W *Die Drahtbrücken (Jumper) sind vom Hersteller installiert. Alle externen elektrischen Anschlüsse müssen muss in Übereinstimmung mit geltenden Gesetzen und Sicherheitsvorschriften ausgeführt werden | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 31 Unpassende Zeit im Filtertimer, Defekter Filter sind verstopft und im Bedienteil er- schmutzung zurückzusetzen. Austausch des Druckschalter, oder falsch eingestallter scheint keine Meldung. Filterdruckschalters oder passender Druck des Druck des Druckschalters. Filterdruckschalters ist einzustellen. AMBERAIR COMPACT CXP v2021.2 DE |...
- Seite 32 10. ECODESIGN DATENBLATT | DE AMBERAIR COMPACT CXP v2021.2...
- Seite 33 EN 61000-6-3:2021 - Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnormen - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe. Sollten Änderungen an den Produkten vorgenommen werden, gilt diese Erklärung nicht mehr. Qualität: Die Tätigkeit von Salda UAB entspricht dem internationalen Standard des Qualitätsmanagements ISO 9001:2015. Datum 2022-01-03...
- Seite 34 3.4. wenn das Gerät nicht für seinen ursprünglichen Zweck verwendet wurde. 3.5. Die Gesellschaft SALDA UAB ist nicht verantwortlich für mögliche Sach- oder Personenschäden, wenn das Lüftungsgerät ohne Steuerung gefertigt wird und eine Steuerung vom Kunden oder Dritten installiert wird. Die Herstellergarantie erstreckt sich nicht auf Geräte, die durch die Installation einer Steuerung beschädigt werden.
- Seite 35 AMBERAIR COMPACT CXP v2021.2...
- Seite 36 WARTUNGSPROTOKOLL Produktbezeichnung* Seriennummer* Installationsschema Intervall Datum Ventilatoren reinigen einmal jährlich** Wärmetauscher reinigen einmal jährlich** Filterwechsel Alle 3-4 Monate** * - siehe Produktetikett ** - Mindestens Ragainės g. 100 +370 41 540 415 Šiauliai LT-78109, LITHUANIA office@salda.lt...
