- Seite 1 RIRS 400-700 V EKO 3.0 MONTAGE UND INSTALLATIONSANLEITUNG...
- Seite 2 1. INHALTSVERZEICHNIS 1. INHALTSVERZEICHNIS 2. SYMBOLE UND KENNZEICHNUNGEN 3. SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN 4. INFORMATIONEN ÜBER DAS PRODUKT 4.1. BESCHREIBUNG 4.2. ABMESSUNGEN UND GEWICHT 4.3. TECHNISCHE DATEN 4.4. ZULÄSSIGE BETRIEBSBEDINGUNGEN 4.5. STANDARDLIEFERUMFANG 4.6. BESCHREIBUNG DER KOMPONENTEN 5. INSTALLATION 5.1. WARENANNAHME 5.2. TRANSPORT UND LAGERUNG 5.3.
- Seite 3 2. SYMBOLE UND KENNZEICHNUNGEN Warnung - Vorsicht geboten Zusätzliche Informationen Kleben Sie das Typenschild auf das Gerät (an einer leicht zugänglichen Stelle) oder auf die gestrichelte Stelle des Technischen Handbuchs, um Überblick über wichtige Informationen des Geräts zu erhalten. Abbildung 2.1 Aufkleber mit technischen Kennzeichnungen 1- Logo;...
- Seite 4 3. SICHERHEITSHINWEISE UND VORSICHTSMASSNAHMEN Lesen Sie vor Installation und Benutzung der Geräte die Bedienungsanleitung aufmerksam durch. Installation, Anschluss und Wartung sind von geschultem Fachpersonal nach lokalen Bestimmungen und Gesetzen durchzuführen. Das Unternehmen übernimmt keine Haftung für Verletzungen oder Sachschäden, die bei Nichteinhaltung der Sicherheitshinweise oder bei Modi- Wichtigte Sicherheitsregeln Gefahr •...

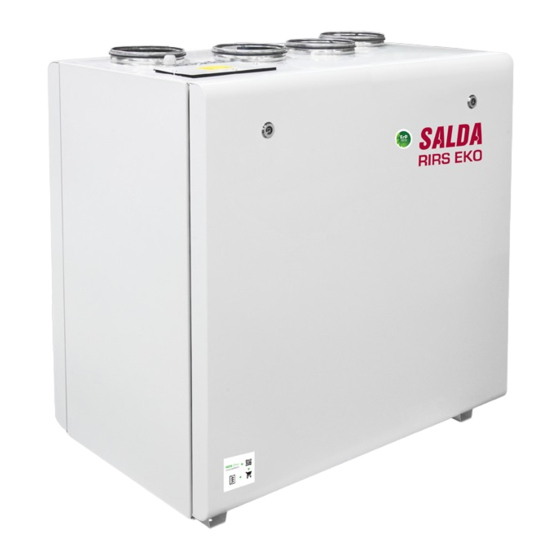

- Seite 5 4. INFORMATIONEN ÜBER DAS PRODUKT 4.1. BESCHREIBUNG RIRS V EKO 3.0 sind Lüftungsgeräte für den Wohnbereich mit einem Rotorwärmetauscher mit hohem Wirkungsgrad (bis zu 75%). Das Gerät sorgt für Belüftung im Gebäude und nimmt Wärme aus der Abluft. Das Lüftungsgerät erfüllt die Anforerungen nach ErP 2018. Das Gerät wird mit einem separaten Fernbedienfeld oder MB-Gateway per PC gesteuert.
- Seite 6 55% [mm] ePM1 70% ePM1 70% ePM1 70% ePM1 70% Schutzklasse des Geräts IP-34 IP-34 IP-34 IP-34 Akustische Daten: Siehe Produktseite auf www.salda.lt Nicht für Installation in Wohnräumen geeignet: Zusätzliche Schalldämmung benötigt | DE RIRS 400-700 V EKO 3.0 v2023.1...
- Seite 7 4.4. ZULÄSSIGE BETRIEBSBEDINGUNGEN RIRS EKO 3.0 400 VE 400 VW 700 VE 700 VW Minimale Außenlufttemperatur Minimale Ablufttemperatur 60 % 60 % 60 % 60 % Minimale Raumlufttemperatur Installationsort Innenbereich Innenbereich Innenbereich Innenbereich 4.5. STANDARDLIEFERUMFANG RIRS EKO 3.0 400 VE 400 VW 700 VE 700 VW...
- Seite 8 5. INSTALLATION 5.1. WARENANNAHME Jedes Gerät wird vor dem Transport gründlich geprüft. Bei der Warenannahme wird empfohlen, das Gerät auf Transportschäden zu überprüfen. Wenn ein Schaden am Gerät festgestellt wird, wenden Sie sich sofort an einen Vertreter des Transportunternehmens. Bitte informieren Sie einen Vertreter des Herstellers, wenn eine Abweichung von der Bestellung festgestellt wird.
- Seite 9 • Entfernen Sie die Schutzfolien vom Gerät • Entfernen Sie das Verpackungsband, das die Kantenschützer hält. • Entfernen Sie die Kantenschützer • Achten Sie nach dem Auspacken auf mögliche Transportschäden. Die Montage/Installation von beschädigten Geräten ist verboten! • Achten Sie vor der Installation darauf, dass das gesamte Zubehör im Lieferumfang enthalten ist. Jegliche Abweichung vom bestellten Equipment ist dem Anbieter zu melden.
- Seite 10 LISTE DER KOMPONENTEN Zuluftventilator Abluftventilator Fortlufttemperatursensor Zulufttemperatursensor Abluft Temperatur und Feuchtigkeitssensor Sensor Computer Elektro(nach)heizregister* Außenluftklappe Stellmotor Fortluftklappe Stellmotor Außenluft Temperatursensor Belüftete Räume MB-Gateway Netzwerkmodul Netzwerk Rotorwärmetauscher DX-Kühler Wasserheizregister* Wasserheizregister Thermostat* Wasserheizregister Umwälzpumpe* Wasserkühlregister Ventilantrieb Wasserheizregister Ventilantrieb Wasserheizregister Temperatursensor* Rotorantrieb * Bauteil/Möglichkeiten für Anschluss sind von der Ausführung abhängig. MÖGLICHE PCB EIN-/AUSGÄNGE Feueralarm Betriebsanzeige...
- Seite 11 5.5.1. PLATZANFORDERUNGEN FÜR MONTAGE 1,5xL Abbildung 5.5.1.1 5.5.2. BODENMONTAGE • Das Gerät darf nur horizontal installiert werden. • Montieren Sie die Gerätefüße • Die Geräte sind aus mehreren Einheiten aufgebaut. • Neigungsfrei nivellieren bzw. ausrichten. • 5.6. ANSCHLUSS DER LUFTKANÄLE •...
- Seite 12 5.8. EMPFEHLUNGEN ZUR INBETRIEBNAHME 5.8.1. SYSTEMSCHUTZ Die Steuerung des Geräts ist mit folgenden Überstromsicherungen ausgestattet: RIRS EKO 3.0 400 VE 400 VW 700 VE 700 VW F1 (Q1) 10 A 16 A 6,3 A 10 A RIRS EKO 3.0 400 VE 400 VW 700 VE 700 VW...
- Seite 13 6. WARTUNG 6.1. SICHERHEITSEINWEISUNG Sicherungsautomaten, diesen ebenfalls trennen. Es ist darauf zu achten, dass er nicht von Dritten eingeschaltet wird (gegen Wiedereinschalten sichern!)) und bis zum vollständigen Stillstand der Ventilatoren abwarten (ca. 2 Minuten). 6.2. ALLGEMEINE EMPFEHLUNGEN ZUR WARTUNG DES LÜFTUNGSSYSTEMS Um ein ordnungsgemäß...
- Seite 14 6.4. FILTERWARTUNG Verschmutzungen erhöhen den Luftstromwiderstand der Filter, dadurch wird der Luftstrom in die Räumlichkeiten verringert. Die Pfeile auf den Filtern müssen mit der Luftstromrichtung übereinstimmen. Nach dem Filterwechsel den Filter Timer aktualisieren. Die Beschreibung zum aktualisieren ist in der Anleitung der Fernbedie- Es ist strengstens VERBOTEN, das Gerät ohne Filter zu betreiben! Wechseln Sie die Filter alle 3 - 4 Monate oder entsprechend der Filtertimeranzeige der Fernbedienung.
- Seite 15 • Es dürfen keine Hochdruckreiniger, Scheuermittel, scharfe Gegenstände oder ätzende Lösungsmittel, die das Gehäuse und das Laufrad zer- kratzen oder beschädigen könnten verwendet werden. • Tauchen Sie den Motor bei der Reinigung nicht in Flüssigkeit. Achten Sie darauf, dass die Ausgleichsgewichte des Laufrades nicht bewegt werden.
- Seite 16 GLT über BACnet TCP/IP 7.2. GERÄTEFUNKTIONEN Steuerungsfunktionen der PRV Steuerung und des Geräts hängen von folgenden Faktoren ab: GATEWAY über WEB Anwendung sowie SALDA AIR APP. Für Anleitungen zur Bedienung, siehe Anleitungen für jeweiliges Bedienteil. | DE RIRS 400-700 V EKO 3.0 v2023.1...
- Seite 17 8. ANSCHLUSS VON ZUBEHÖR 8.1. BRANDSCHUTZ SIGNALEINGANG (BRANDSCHUTZEINGANG (NC)) Der Kontakt des Brandschutzes muss normal geschlossen sein (NC). Bis die Brandschutzanlage angeschlossen ist, ist werksseitig eine Steck- brücke installiert. 8.2. EXTERNE CO / DRUCKSENSOREN / Drucksensoren (0-10VDC) Anschluss der Sensoren: Die Sensoren sind für die folgenden 3 Funktionen bestimmt: Zuluftdruck, Abluftdruck und Abluft CO Der Zuluftdruck wird im Zuluftkanal, bezogen auf die Umgebung des Geräts, gemessen.
- Seite 18 8.4. KONZENTRATION NACH PETTENKOFER LIMIT 8.5. ANSCHLUSS VON AUSSEN- UND FORTLUFTKLAPPEN RIRS V EKO 3.0 kann mit Außen- und Abluftklappen ausgestattet werden. Die Klappen können mit auf/zu-Stellmotoren oder Federrückstellung- Stellmotoren angetrieben werden. Verdrahtungsplan RIRS VE EKO 3.0 Ausgangs X16:19 schließen die Klappen. Verdrahtungsplan RIRS VW EKO 3.0 Aktivierung des Ausgangs X16:19 schließen die Klappen.
- Seite 19 8.6. ANSCHLUSS VON FERNBEDIENTEIL ODER MODBUS 8.7. WASSERHEIZREGISTER UMWÄLZPUMPE UND VENTILANTRIEB Die Umwälzpumpe des Wasserheizregisters und der Ventilantrieb kann nur bei Geräten mit Wasserheizregister angeschlossen werden (RIRS VW EKO 3.0 Geräte) Verdrahtungsplan Der Ventilantrieb wird mit 0-10VDC Signal gesteuert. Die Umwälzpumpe wird mit AN/AUS Signal gesteuert. RIRS 400-700 V EKO 3.0 v2023.1 DE |...
- Seite 20 8.8. EMPFOHLENE ANSCHLUSSPLÄNE FÜR INTERNE UND EXTERNE KOMPONENTEN RIRS VE EKO 3.0 | DE RIRS 400-700 V EKO 3.0 v2023.1...
- Seite 21 RIRS VW EKO 3.0 RIRS 400-700 V EKO 3.0 v2023.1 DE |...
- Seite 22 9. MÖGLICHE FEHLER UND DEREN BEHEBUNG FEHLER MÖGLICHE URSACHE ERKLÄRUNG / STÖRUNGSBESEITIGUNG Überprüfen, ob das Gerät an das Stromnetz Keine Spannungsversorgung angeschlossen ist. Nur einschalten, wenn der Zustand des Ge- Das Gerät funktioniert nicht Schutzeinrichtung ist aus oder ein FI-Schutz- schalter ist aktiviert (falls vom Anwender Ins- prüft wurde.
- Seite 23 /s ] 0,07 [ Pa ] [ W/(m /h) ] 0,23 [ % ] [ % ] Vorhandensein und Beschreibung visueller Filterwarnung Timer für Lüftungsgerät ErP Konformität 2018 Internetadresse für Demontageanleitungen www.salda.lt RIRS 400-700 V EKO 3.0 v2023.1 DE |...
- Seite 24 /s ] 0,15 [ Pa ] [ W/(m /h) ] 0,27 [ % ] [ % ] Vorhandensein und Beschreibung visueller Filterwarnung Timer für Lüftungsgerät ErP Konformität 2018 Internetadresse für Demontageanleitungen www.salda.lt | DE RIRS 400-700 V EKO 3.0 v2023.1...
- Seite 25 LST EN 61000-6-4:2007/A11:2011 – Elektromagnetische Verträglichkeit (EMV). Teil 6-4: Fachgrundnormen - Störaussendung für Industriebereiche. Sollten Änderungen an den Produkten vorgenommen werden, gilt diese Erklärung nicht mehr. Qualität: Die Tätigkeit von Salda UAB entspricht dem internationalen Standard des Qualitätsmanagements ISO 9001:2015. Datum...
- Seite 26 3.4. Wenn das Gerät nicht für seinen ursprünglichen Zweck verwendet wurde. 3.5. Die Gesellschaft SALDA UAB ist nicht verantwortlich für mögliche Sach- oder Personenschäden, wenn das Lüftungsgerät ohne Steuerung gefertigt wird und eine Steuerung vom Kunden oder Dritten installiert wird. Die Herstellergarantie erstreckt sich nicht auf Geräte, die durch die Installation einer Steuerung beschädigt werden.
- Seite 27 RIRS 400-700 V EKO 3.0 v2023.1...
- Seite 28 Intervall Datum Ventilatoren reinigen Einmal jährlich** Wärmetauscher reinigen Einmal jährlich** Filterwechsel Alle 3-4 Monate** * - Siehe Produktetikett ** - Mindestens HINWEIS: Der Käufer ist verpflichtet, das “Wartungsprotokoll“ auszufüllen. Ragainės g. 100 +370 41 540 415 Šiauliai LT-78109, LITHUANIA office@salda.lt...
