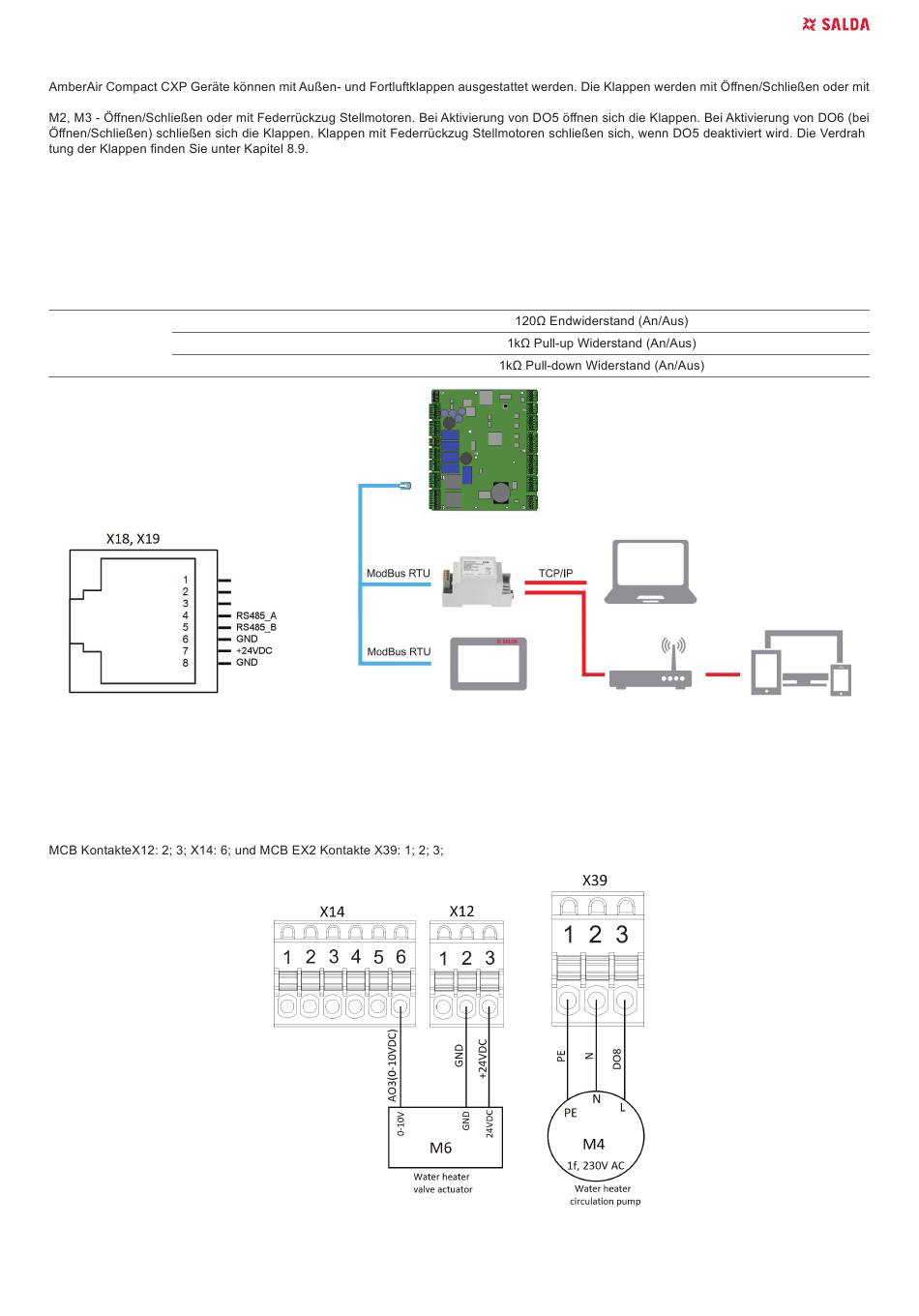

Salda AMBERAIR COMPACT CXP Montage-Und Installationsanleitung Seite 25

8.5. ANSCHLUSS VON AUSSEN- UND FORTLUFTKLAPPEN
Federrückzug Stellmotoren angetrieben.
8.6. ANSCHLUSS VON FERNBEDIENTEIL ODER MODBUS
X18 Verbindung zu Bedienteil.
X19 Verbindung zu GLT.
S1 DIP-Schalter für X19.
Schalter
S1
8.7. WASSERHEIZREGISTER UMWÄLZPUMPE UND VENTILANTRIEB
Umwälzpumpe und Ventilantrieb für Wasserheizregister können nur an dafür bestimmte Geräte (W-Version) angeschlossen werden.
Verdrahtungsplan
Der Ventilantrieb wird mit 0-10 VDC Signal gesteuert. Die Umwälzpumpe wird mit An/Aus Signal gesteuert.
AMBERAIR COMPACT CXP v2021.2
Position
1
2
3
Zweck
-
DE | 25
