den Steckschlüssel SW19 (auf die abge-
flachten Stellen) und ziehen Sie die Hülse
fest. Dann ziehen Sie das Mundstück mit
dem Steckschlüssel SW11 fest.

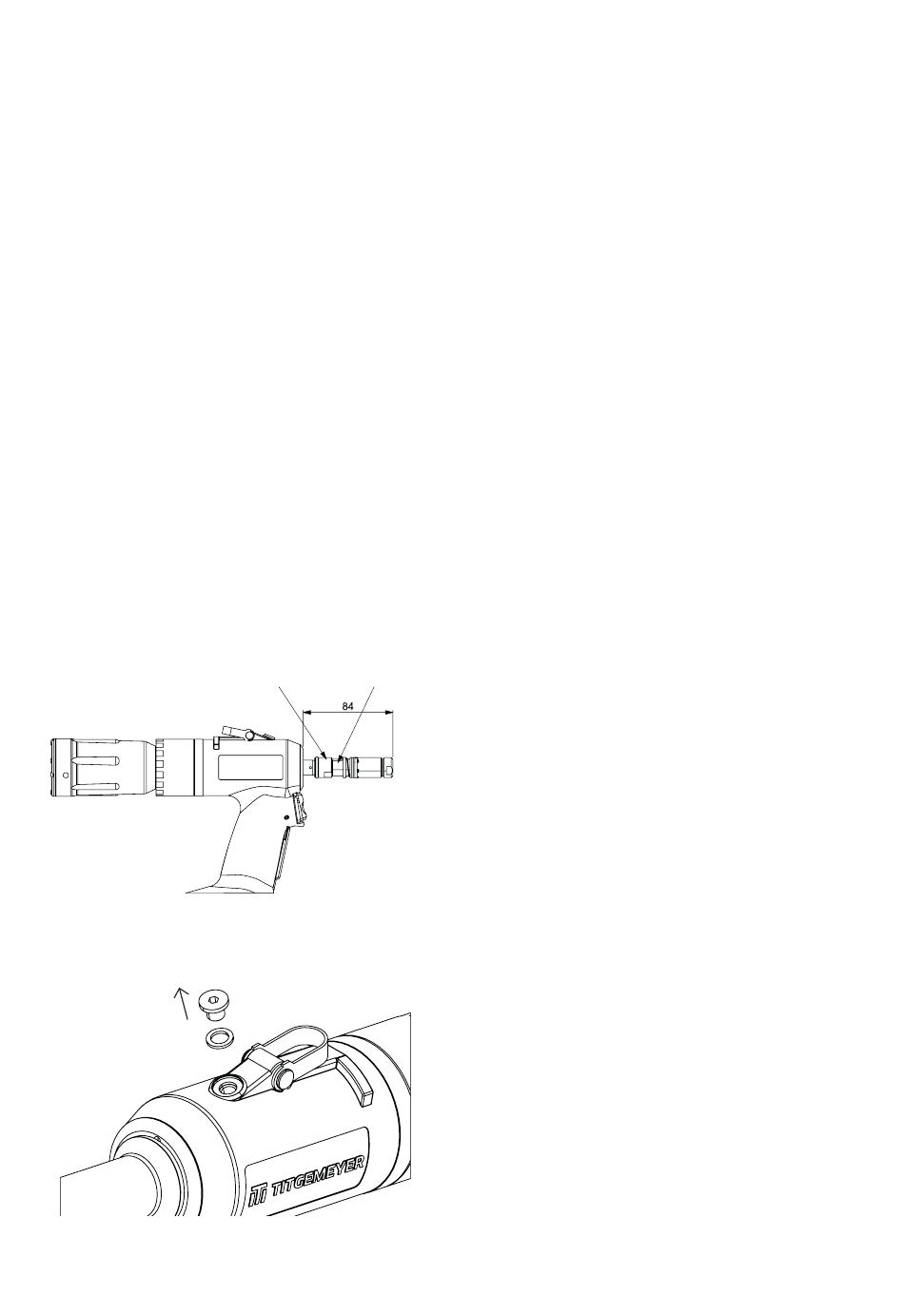

Abstand vom Klemmbackengehäuse
zum Gehäuse – Maß X
Damit die Klemmbacken den Nietdorn
sicher greifen und der Nietdorn sich gut
und ohne zu verkanten in das Werkzeug
einführen lässt, muss das Abstandsmaß
X korrekt eingestellt sein. Werkseitig ist
dieses Maß auf X=84 mm (Grundeinste-
llung) voreingestellt.
Falls nötig, können Sie dieses Maß
Kontermutter
Abstandsmaß X, Grundeinstellung
Öl-Einfüllschraube abnehmen
14
mithilfe des Abstandshalters und der
Kontermutter verändern (Steckschlüssel
SW15 und SW12). Bei Verwendung von
Standard-Mundstück und -Zugkopf darf
das Abstandsmaß X höchstens 86 mm
betragen. Das Abstandsmaß X ist durch
das Gewinde auf dem Kolben festgelegt.
Mit einem größeren Abstandsmaß X las-
sen sich die Klemmbacken weiter öffnen,
falls einmal ein Nietdorn in den Spann-
backen feststeckt. Bei einem kleineren
X- Maß können die Klemmbacken den
Nietdorn fester greifen. Das ist von Vor-
teil, wenn der Nietdorn kurz ist und die
Klemmbacken ihn nur am hinteren Ende
fassen. Um Schäden vorzubeugen, sollten
Sie immer sicherstellen, dass der Zugkopf
nicht an die vordere Hülse stößt.
Abstandshalter
Öl nachfüllen
— Bei Hubverlust muss Öl nachgefüllt
— Achten Sie beim Nachfüllen darauf,
— Trennen Sie das Werkzeug von der
— Schrauben Sie das Mundstück ab
— Lösen Sie die Zylinderschraube oben
— Füllen Sie die Ölspritze mit dem empfo-
werden.
dass kein Schmutz in das Hydrauli-
ksystem gelangt.
Druckluftversorgung.
(siehe „Klemmbacken reinigen oder
austauschen").
am Griff des Werkzeugs mit dem
Innensechskantschlüssel SW3.
hlenen Hydrauliköl (Kapitel 19, Technische
Daten). Setzen Sie die Spritze auf die
