ULTIMATE SPEED ULGD 5.0 E4 Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für ULGD 5.0 E4:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 96

Quicklinks

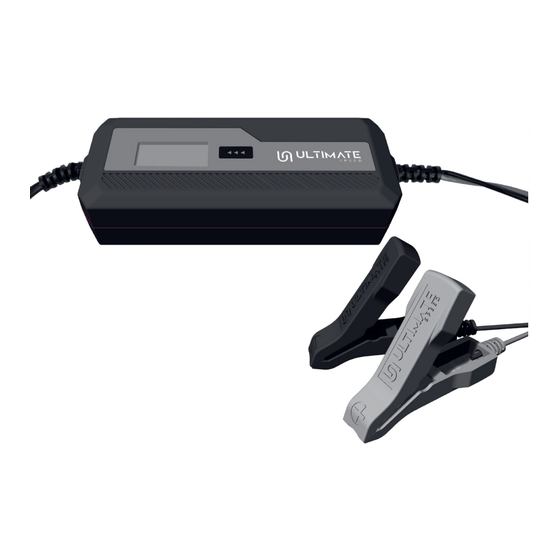

CAR & MOTORCYCLE BATTERY CHARGER
ULGD 5.0 E4
GB
CAR & MOTORCYCLE BATTERY CHARGER
Translation of the original instructions
HU
AKKUMULÁTORTÖLTŐ
Az eredeti használati utasítás fordítása
SI
POLNILNIK ZA AKUMULATORJE
MOTORNIH VOZIL
Prevod originalnega navodila za uporabo
CZ
NABÍJEČKA AUTOBATERIÍ
Originální návod k obsluze
SK
NABÍJAČKA AUTOBATÉRIÍ
Originálny návod na obsluhu
DE
AT
CH
KFZ-BATTERIELADEGERÄT
Originalbetriebsanleitung
451289_2401
IAN
HU
SI
CZ
SK
Inhaltsverzeichnis
loading

Verwandte Anleitungen für ULTIMATE SPEED ULGD 5.0 E4

Inhaltszusammenfassung für ULTIMATE SPEED ULGD 5.0 E4

  • Seite 2 Before reading, unfold the page containing the illustrations and familiarise yourself with all functions of the device. Olvasás előtt hajtsa ki az ábrát tartalmazó oldalt, és ezután ismerje meg a készülék mindegyik funkcióját. Pred branjem odprite stran s slikami in se nato seznanite z vsemi funkcijami naprave.
  • Seite 3 7.5-10.5 10.5-12.8 14.1 14.4 14.4 12.8...

  • Seite 96: Tabelle Der Verwendeten Piktogramme

    Tabelle der verwendeten Piktogramme ......Seite 96 Einleitung ................Seite 97 Bestimmungsgemäße Verwendung ........Seite 97 Lieferumfang ..............Seite 98 Ausstattung ...............Seite 98 Technische Daten ...............Seite 99 Ladekennlinie ..............Seite 99 Sicherheitshinweise ............Seite 99 Spezifische Sicherheitshinweise ........Seite 106 Vor der Inbetriebnahme ..........Seite 106 Inbetriebnahme ..............Seite 106 Anschließen ..............Seite 106 Trennen ................Seite 107 Standby / Batteriespannung messen ........Seite 107...

  • Seite 97: Einleitung

    NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN! z Bestimmungsgemäße Verwendung Das Ultimate Speed ULGD 5.0 E4 ist ein mehrstufiges Kfz-Batterieladege- rät, das zur Aufladung und Erhaltungsladung von 6 V- (3 Zellen) oder 12 V- (6 Zellen) Blei-Akkus (Batterien wartungsfrei (MF), offen) mit Elektrolyt- Lösung (WET), mit Elektrolyt absorbierenden Matten (AGM), mit gelför-...

  • Seite 98: Lieferumfang

    abgedeckt und fallen nicht in den Haftungsbereich des Herstellers. Das Gerät ist nicht für den gewerblichen Einsatz und nur zur Verwendung in Innenräumen bestimmt. Bei gewerblichem Einsatz erlischt die Garantie. Inbetriebnahme nur durch unterwiesene Personen. HINWEIS: Mit dem Kfz - Batterieladegerät können keine Elektrofahrzeuge mit ein- gebautem Akku geladen werden.

  • Seite 99: Technische Daten

    Bedienungsanleitung genannte Kfz-Batterielade- gerät. z Technische Daten Modell: ULGD 5.0 E4 Bemessungsspannung: 230 V~ 50 Hz Bemessungsaufnahmestrom: 0,8 A Bemessungsausgangsgleich- / 12 V spannung: Bemessungsausgangsgleich- 0,8 A / 5,0 A strom: Umgebungstemperatur: -20 °C bis 50 °C Gehäuseschutzart:...
  • Seite 100 TUNG SORGFÄLTIG DURCH. SIE IST BE- STANDTEIL DES GERÄTES UND MUSS JEDERZEIT VERFÜGBAR SEIN! NICHT IN DIE HÄNDE VON KINDERN KOMMEN LASSEN! Das Ladegerät ist nur für den Betrieb im Innen- „ bereich geeignet! Hinweis für Finnland: Das Ladegerät darf nicht im Freien oder in Berei- chen verwendet werden, in denen die Tempe- ratur gleich der Außentemperatur ist! GEFAHR!
  • Seite 101 Schließen Sie das Kfz - Batterieladegerät erst „ danach an das Versorgungsnetz an. Trennen Sie das Kfz - Batterieladegerät nach „ dem Laden vom Versorgungs netz. Entfernen Sie erst danach die Anschlussklem- „ me von der Karosserie. Entfernen Sie im An- schluss daran die Anschlussklemme von der Batterie.

  • Seite 102: Explosions- Und Brandgefahr

    ist eine explosionsfähige Mischung von gas- förmigem Wasserstoff und Sauerstoff. Beim Kontakt mit offenem Feuer (Flammen, Glut oder Funken) erfolgt die so genannte Knall- gasreaktion! Führen Sie den Auflade- und Erhaltungsladevorgang in einem witterungs- geschützten Raum mit guter Belüftung durch. Stellen Sie sicher, dass beim Auflade- und Er- haltungsladevorgang kein offenes Licht (Flam- men, Glut oder Funken) vorhanden ist!
  • Seite 103 an den Plus - Pol der Batterie! Stellen Sie vor dem Netzstrom anschluss si- „ cher, dass der Netzstrom vorschriftsmäßig mit 230 V~ 50 Hz, einer 16 A - Sicherung und einem FI - Schalter (Fehlerstromschutzschalter) ausgestattet ist! Andernfalls kann das Gerät beschädigt werden.

  • Seite 104: Sicherheit Von Personen

    über die Einhaltung der elektrischen Sicherheit und Wartung anhand der Originalbetriebs- anleitung des Fahrzeugs! Andernfalls besteht eine Verletzungsgefahr und / oder die Ge- fahr, dass Sachschäden entstehen. Trennen Sie das Kfz - Batterieladegerät auch „ aus Umweltschutzgründen bei Nichtgebrauch vom Netzstrom! Bedenken Sie, dass auch der Standby - Betrieb Strom verbraucht.

  • Seite 105: Elektrische Sicherheit

    So vermeiden Sie Geräteschäden und eventuell daraus resultierende Personenschäden: Arbeiten mit dem Gerät: Prüfen Sie das Gerät vor Inbetriebnahme auf „ Beschädigungen und benutzen Sie es nur in einwandfreiem Zustand. Netzstecker und Anschlussklemmen dürfen „ nicht nass werden. Setzen Sie das Gerät we- der Regen noch feuchter Witterung aus.

  • Seite 106: Spezifische Sicherheitshinweise

    fort den Stecker aus der Steckdose. z Spezifische Sicherheitshinweise Eine leicht erhöhte Temperatur beim Laden ist „ keine Fehlfunktion, sondern völlig normal. Halten Sie das Kfz-Batterieladegerät „ Feuchtigkeit und hohen Temperaturen sowie Feuer fern. Bewahren Sie das Kfz-Batterieladegerät „ einem trockenen Ort auf und schützen Sie die- ses vor Feuchtigkeit und Korrosion.

  • Seite 107: Trennen

    Trennen Sie vor dem Auflade- und Erhaltungs ladevorgang, bei einer „ ständig im Fahrzeug angeschlossenen Batterie, zuerst das Mi- nus - Pol - Anschlusskabel (schwarz) des Fahrzeugs vom Minus - Pol der Batterie. Der Minus - Pol der Batterie ist in der Regel mit der Karosse- rie des Fahrzeugs verbunden.

  • Seite 108: Programme Auswählen

    Das Gerät führt eine Kontrollmessung mit gepulstem Ladestrom durch. Im Display wird so lange angezeigt: Werden nach Abschluss der Kontrollmessung nicht mehr als 10,5 V er- reicht, ist die 12 V-Batterie defekt. Werden während der Kontrollmessung mehr als 10,5 V erreicht, liegt eine 12 V-Batterie vor.

  • Seite 109: Erhaltungsladung

    Programm 2 , „12 V“, (14,4 V / 0,8 A) Zum Laden von 12 V-Batterien mit einer Kapazität geringer als 14 Ah: Drücken Sie die Programmwahltaste , um Programm 2 zu wählen. Das Symbol wird im LED-Display angezeigt. Während des Ladevor- gangs blinkt die Ladeanzeige und zeigt, wie weit der Ladevorgang fortgeschritten ist (1–4 Balken).

  • Seite 110: Wartung Und Pflege

    z Wartung und Pflege Ziehen Sie das Netzkabel immer aus der Steckdose, bevor Sie „ Arbeiten am Kfz - Batterieladegerät durchführen. Das Gerät ist wartungsfrei. Schalten Sie das Gerät aus. Reinigen Sie „ die Metall- und Kunststoff oberflächen des Gerätes mit einem trocke- nen Tuch.

  • Seite 111: Eu-Konformitätserklärung

    Katharina-Loth-Str. 15 DE-66386 St. Ingbert erklären in alleiniger Verantwortung, dass das Produkt Kfz - Batterieladegerät Herstellungsjahr: 2024/ 41 IAN: 451289_2401 Modell: ULGD 5.0 E4 Modellnummer: 2712 den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien Niederspannungsrichtlinie 2014/35/EU Elektromagnetische Verträglichkeit 2014/30/EU...

  • Seite 112: Hinweise Zu Garantie Und Serviceabwicklung

    St. Ingbert, 01.12.2023 Dr. Christian Weyler - Qualitätssicherung - z Hinweise zu Garantie und Serviceabwicklung Garantie C.M.C GmbH Holding Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu.

  • Seite 113: Abwicklung Im Garantiefall

    Für eine sachgemäße Benutzung des Produkts sind allein die in der Originalbetriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Originalbe- triebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden. Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt.
  • Seite 114 service.at@cmc-creative.de service.ch@cmc-creative.de Telefon: +49 (0) 6894/ 9989750 (Normaltarif aus dem dt. Festnetz) Fax: +49 (0) 6894/ 9989729 Sitz: Deutschland IAN 451289_2401 Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die oben benannte Servicestelle. Adresse: C. M. C. GmbH Holding Katharina - Loth - Str.
  • Seite 115 DE/AT/CH...
  • Seite 116 DE/AT/CH...
